柴油加氢进料泵运行规程

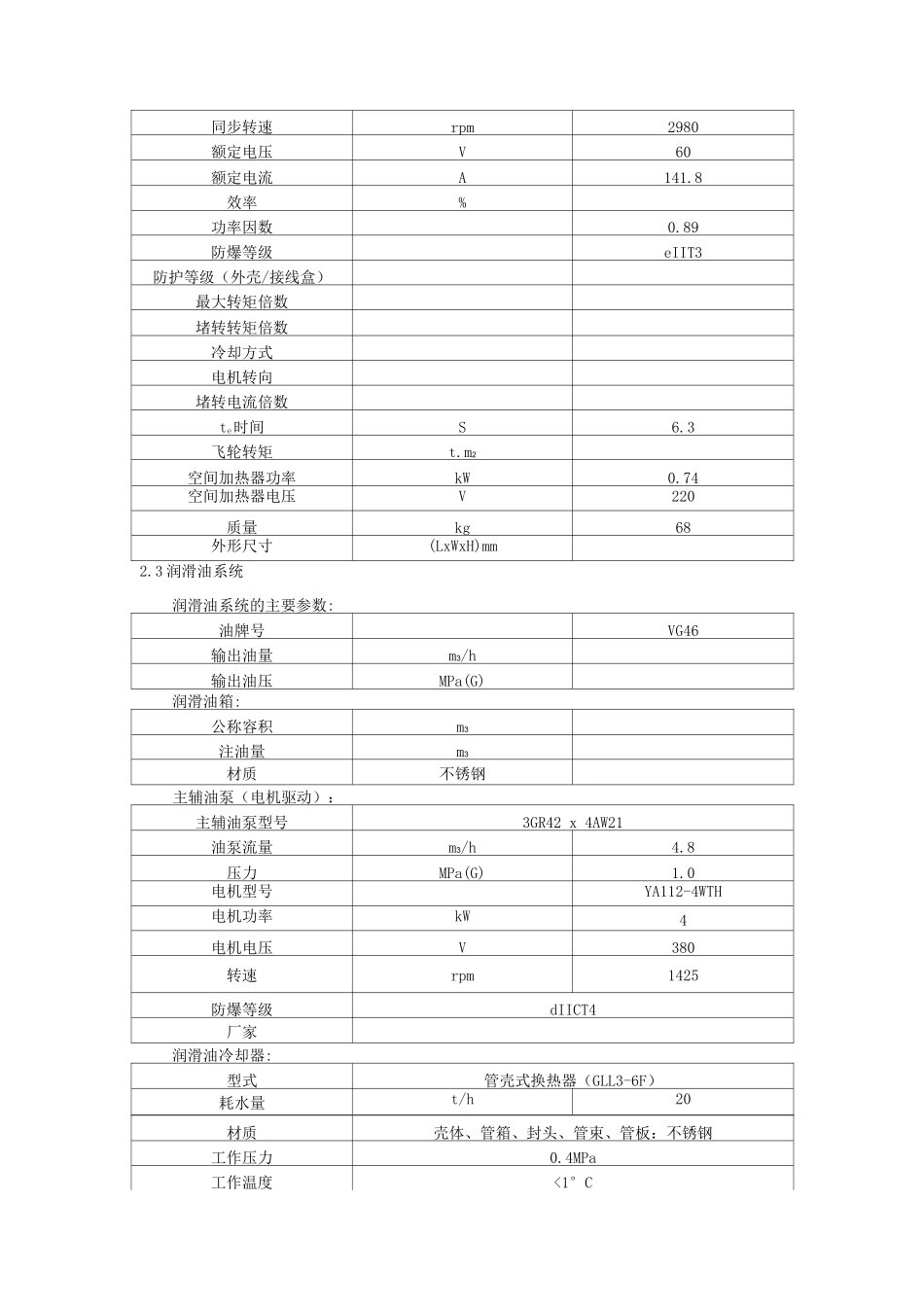

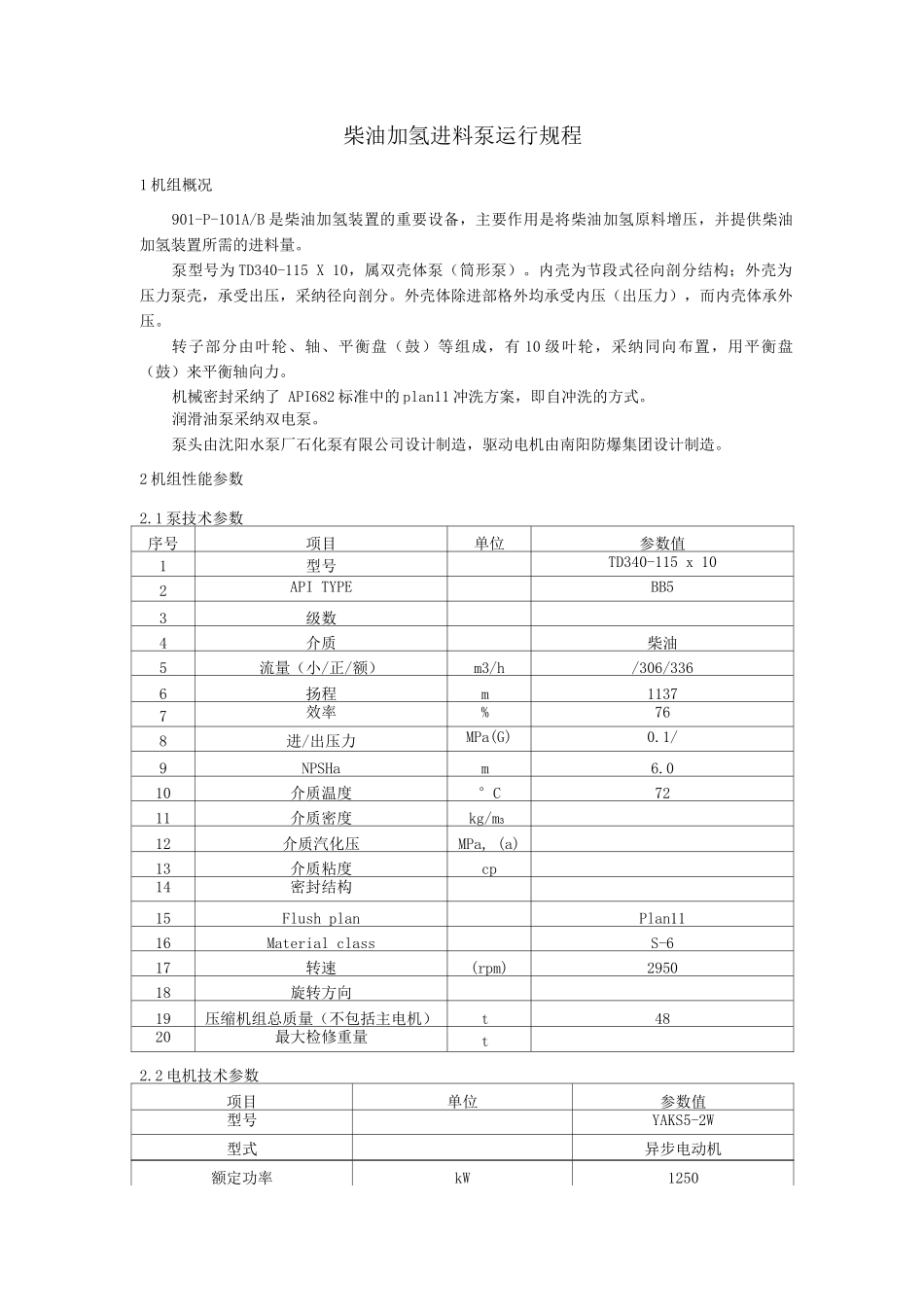

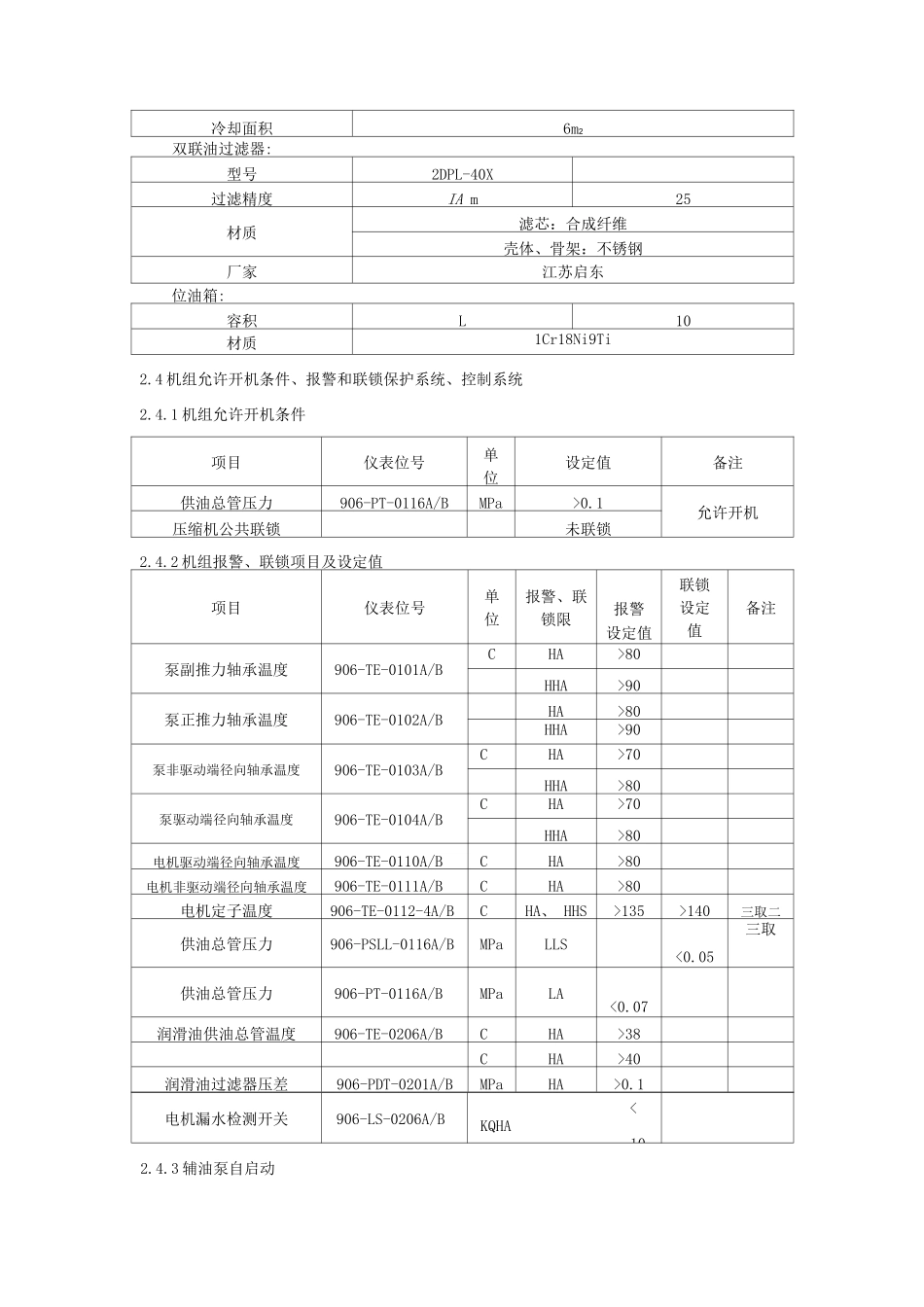

柴油加氢进料泵运行规程1 机组概况901-P-101A/B 是柴油加氢装置的重要设备，主要作用是将柴油加氢原料增压，并提供柴油加氢装置所需的进料量。泵型号为 TD340-115 X 10，属双壳体泵（筒形泵）。内壳为节段式径向剖分结构；外壳为压力泵壳，承受出压，采纳径向剖分。外壳体除进部格外均承受内压（出压力），而内壳体承外压。转子部分由叶轮、轴、平衡盘（鼓）等组成，有 10 级叶轮，采纳同向布置，用平衡盘（鼓）来平衡轴向力。机械密封采纳了 API682 标准中的 plan11 冲洗方案，即自冲洗的方式。润滑油泵采纳双电泵。泵头由沈阳水泵厂石化泵有限公司设计制造，驱动电机由南阳防爆集团设计制造。2 机组性能参数2.1 泵技术参数序号项目单位参数值1型号TD340-115 x 102API TYPEBB53级数4介质柴油5流量（小/正/额）m3/h/306/3366扬程m11377效率%768进/出压力MPa(G)0.1/9NPSHam6.010介质温度°C7211介质密度kg/m312介质汽化压MPa, (a)13介质粘度cp14密封结构15Flush planPlan1116Material classS-617转速(rpm)295018旋转方向19压缩机组总质量（不包括主电机）t4820最大检修重量t2.2 电机技术参数项目单位参数值型号YAKS5-2W型式异步电动机额定功率kW1250同步转速rpm2980额定电压V60额定电流A141.8效率%功率因数0.89防爆等级eIIT3防护等级（外壳/接线盒）最大转矩倍数堵转转矩倍数冷却方式电机转向堵转电流倍数te时间S6.3飞轮转矩t.m2空间加热器功率kW0.74空间加热器电压V220质量kg68外形尺寸(LxWxH)mm2.3 润滑油系统润滑油系统的主要参数:油牌号VG46输出油量m3/h输出油压MPa(G)润滑油箱:公称容积m3注油量m3材质不锈钢主辅油泵（电机驱动）：主辅油泵型号3GR42 x 4AW21油泵流量m3/h4.8压力MPa(G)1.0电机型号YA112-4WTH电机功率kW4电机电压V380转速rpm1425防爆等级dIICT4厂家润滑油冷却器:型式管壳式换热器（GLL3-6F）耗水量t/h20材质壳体、管箱、封头、管束、管板：不锈钢工作压力0.4MPa工作温度<1°C冷却面积6m2双联油过滤器:型号2DPL-40X过滤精度IA m25材质滤芯：合成纤维壳体、骨架：不锈钢厂家江苏启东位油箱:容积L10材质1Cr18Ni9Ti2.4 机组允许开机条件、报警和联锁保护系统、控制系统2.4.1 机组允许开机条件项目仪表位号单位设定值备注供油总管压力906-PT-0116A/BMPa>0.1允许开机压缩机公共联锁未联锁2.4.2 机组报警、联锁项目及设定值项目仪表位号单位报警、联锁限报警设定值联锁设定值备注泵副推力轴承温度906-TE-010...
