高考物理总复习 10.2变压器 电能的输送考题演练(含解析)试题VIP免费

高考物理总复习 10.2变压器 电能的输送考题演练(含解析)试题_第1页
1/7
高考物理总复习 10.2变压器 电能的输送考题演练(含解析)试题_第2页
2/7
高考物理总复习 10.2变压器 电能的输送考题演练(含解析)试题_第3页
3/7

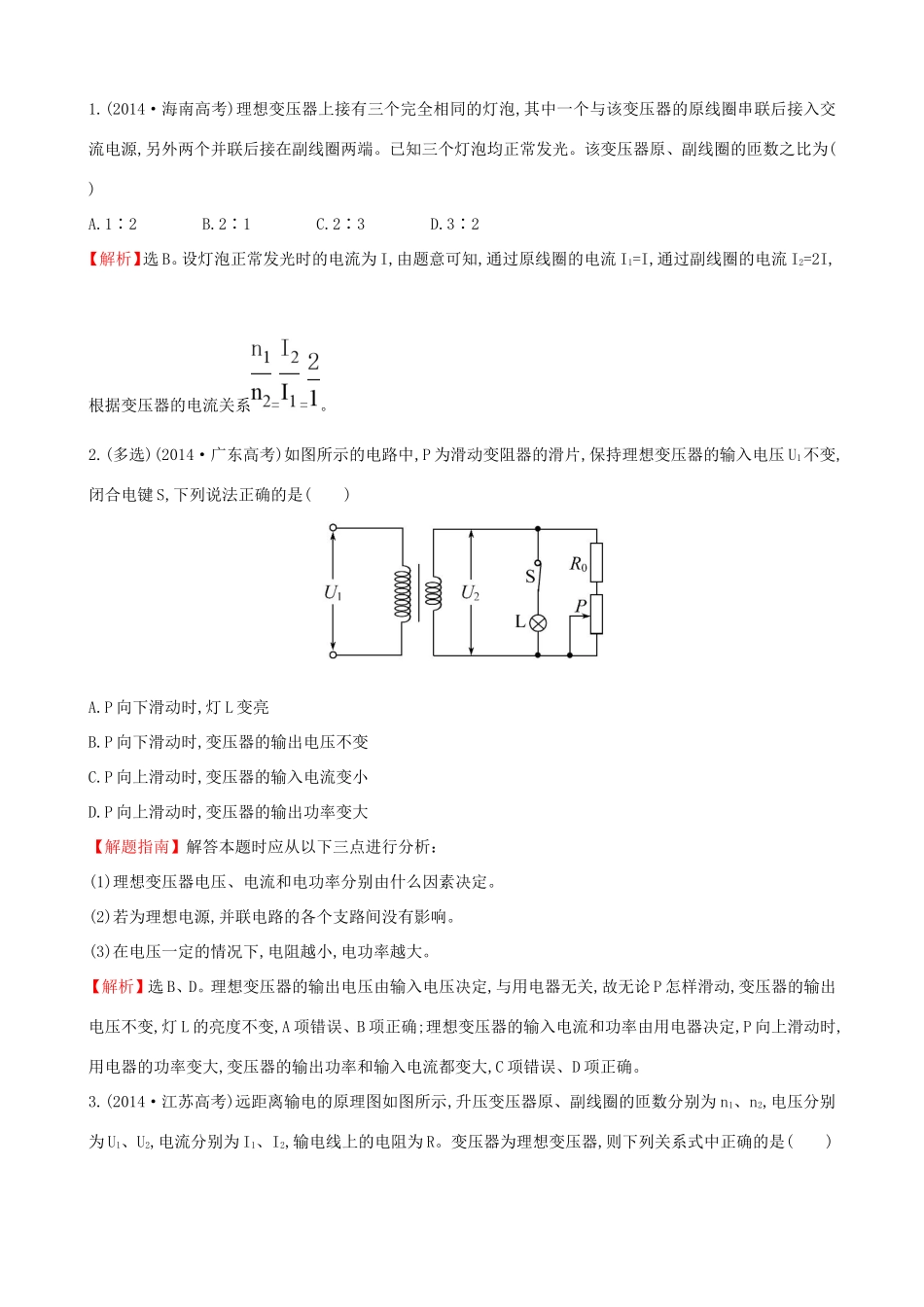

1.(2014·海南高考)理想变压器上接有三个完全相同的灯泡,其中一个与该变压器的原线圈串联后接入交流电源,另外两个并联后接在副线圈两端。已知三个灯泡均正常发光。该变压器原、副线圈的匝数之比为()A.1∶2B.2∶1C.2∶3D.3∶2【解析】选B。设灯泡正常发光时的电流为I,由题意可知,通过原线圈的电流I1=I,通过副线圈的电流I2=2I,根据变压器的电流关系==。2.(多选)(2014·广东高考)如图所示的电路中,P为滑动变阻器的滑片,保持理想变压器的输入电压U1不变,闭合电键S,下列说法正确的是()A.P向下滑动时,灯L变亮B.P向下滑动时,变压器的输出电压不变C.P向上滑动时,变压器的输入电流变小D.P向上滑动时,变压器的输出功率变大【解题指南】解答本题时应从以下三点进行分析:(1)理想变压器电压、电流和电功率分别由什么因素决定。(2)若为理想电源,并联电路的各个支路间没有影响。(3)在电压一定的情况下,电阻越小,电功率越大。【解析】选B、D。理想变压器的输出电压由输入电压决定,与用电器无关,故无论P怎样滑动,变压器的输出电压不变,灯L的亮度不变,A项错误、B项正确;理想变压器的输入电流和功率由用电器决定,P向上滑动时,用电器的功率变大,变压器的输出功率和输入电流都变大,C项错误、D项正确。3.(2014·江苏高考)远距离输电的原理图如图所示,升压变压器原、副线圈的匝数分别为n1、n2,电压分别为U1、U2,电流分别为I1、I2,输电线上的电阻为R。变压器为理想变压器,则下列关系式中正确的是()A.=B.I2=C.I1U1=RD.I1U1=I2U2【解题指南】解答本题应注意以下三点:(1)变压器的输入功率等于输出功率。(2)输电线的电阻消耗的功率P=R。(3)升压变压器输出端、导线和降压变压器输入端构成闭合电路。【解析】选D。对理想变压器来说,电流与匝数成反比,A项错误;输入功率等于输出功率,D项正确;对图中的中间电流,I2=,而U2>U导,所以B项错误;导线消耗的功率为P导=R,I1U1为升压变压器的输入功率,与输出功率相等,即I1U1=I2U2,所以C项错误。4.自耦变压器铁芯上只绕有一个线圈,原、副线圈都只取该线圈的某部分。一升压式自耦调压变压器的电路如图所示,其副线圈匝数可调。已知变压器线圈总匝数为1900匝,原线圈为1100匝,接在有效值为220V的交流电源上。当变压器输出电压调至最大时,负载R上的功率为2.0kW。设此时原线圈中电流有效值为I1,负载两端电压的有效值为U2,且变压器是理想的,则U2和I1分别约为()A.380V和5.3AB.380V和9.1AC.240V和5.3AD.240V和9.1A【解析】选B。由理想变压器原、副线圈中电压、电流及功率关系可得:=,=,U1I1=P2。所以,当变压器输出电压调至最大时,副线圈的匝数也最大,为n2=1900匝,负载R上的功率也最大,为2.0kW,则U2=U1=×220V=380V,I1==A=9.1A,故选项B正确。5.(多选)图甲是某燃气炉点火装置的原理图。转换器将直流电压转换为图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原、副线圈的匝数分别为n1、n2,为交流电压表。当变压器副线圈电压的瞬时值大于5000V时,就会在钢针和金属板间引发电火花进而点燃气体。以下判断正确的是()A.电压表的示数等于5VB.电压表的示数等于VC.实现点火的条件是>1000D.实现点火的条件是<1000【解析】选B、C。由u-t图像可知最大电压值为5V,故有效值为V,交流电压表测量的是有效值,A错,B对;由变压器电压与线圈匝数的关系可知,U2=U1=5,变压器副线圈电压的瞬时值大于5000V,即5>5000,所以>1000,C对,D错。6.(多选)(2015·银川模拟)如图所示,T为理想变压器,A1、A2为理想交流电流表,V1、V2为理想交流电压表,R1、R2为定值电阻,R3为光敏电阻(光照增强,电阻减小),原线圈两端接恒压正弦交流电源,当光照增强时()A.电压表V1示数变小B.电压表V2示数变大C.电流表A1示数变大D.电流表A2示数变大【解析】选C、D。变压器的输入电压一定,则输出电压不变,电压表V1的示数不变,故A错误;当入射光增强时,光敏电阻R3的阻值迅速减小,变压器的负载总阻值减小,则由P出==R总知,变压器的输出功率增加了,电流表A2的示数变大了,故D正确;由P入=UI1=P出知,电流表A1的示数变大,故C正确;变压器的输出电压不变,而R1两端的电压增加了,则电压表V2的示数变小,故B错误。7.(2015·潍坊模拟)如图所示,理想变压器...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高考物理总复习 10.2变压器 电能的输送考题演练(含解析)试题
