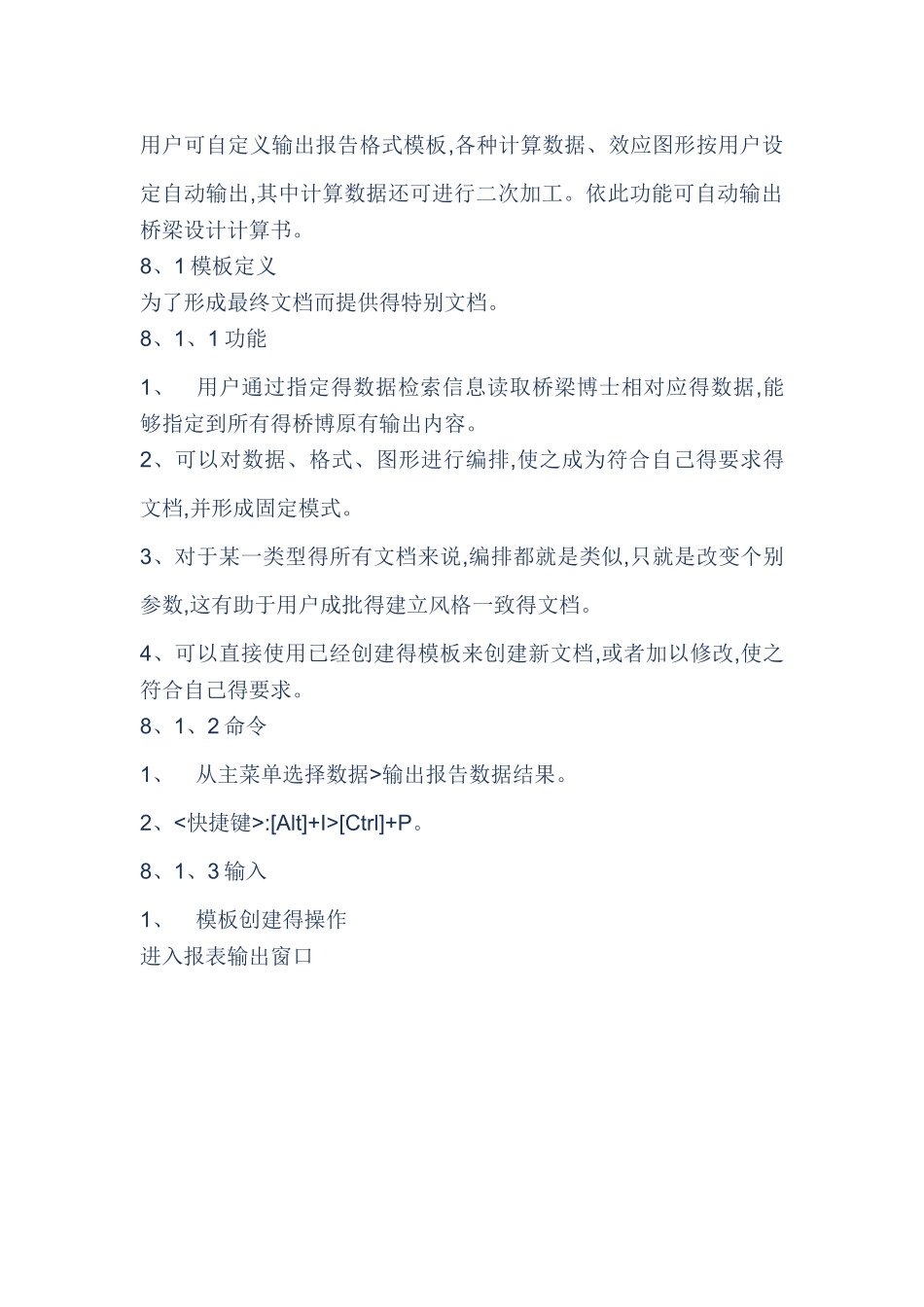

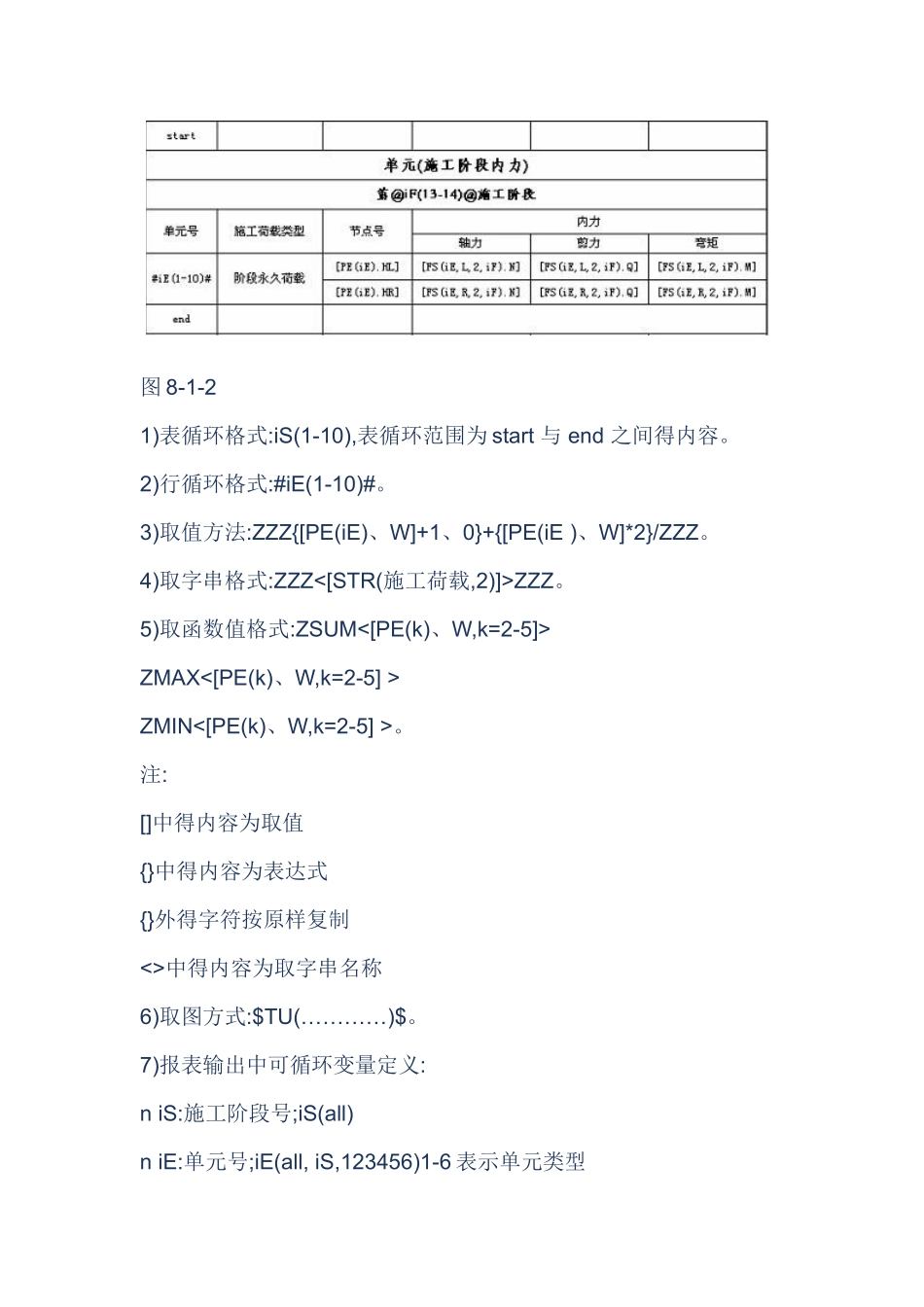

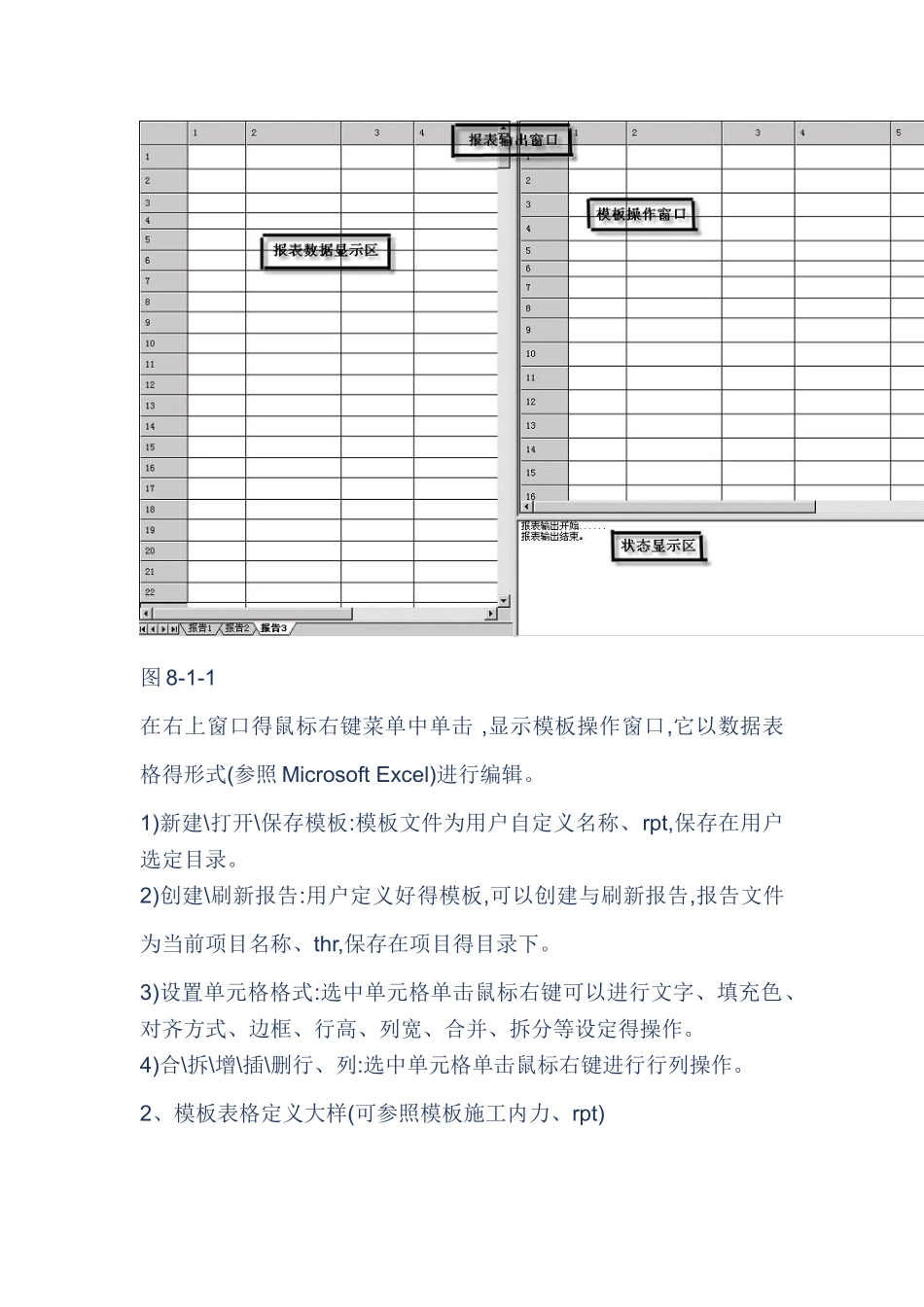

用户可自定义输出报告格式模板,各种计算数据、效应图形按用户设定自动输出,其中计算数据还可进行二次加工。依此功能可自动输出桥梁设计计算书。8、1 模板定义为了形成最终文档而提供得特别文档。8、1、1 功能1、 用户通过指定得数据检索信息读取桥梁博士相对应得数据,能够指定到所有得桥博原有输出内容。2、可以对数据、格式、图形进行编排,使之成为符合自己得要求得文档,并形成固定模式。3、对于某一类型得所有文档来说,编排都就是类似,只就是改变个别参数,这有助于用户成批得建立风格一致得文档。4、可以直接使用已经创建得模板来创建新文档,或者加以修改,使之符合自己得要求。8、1、2 命令1、 从主菜单选择数据>输出报告数据结果。2、<快捷键>:[Alt]+I>[Ctrl]+P。8、1、3 输入1、 模板创建得操作进入报表输出窗口 图 8-1-1在右上窗口得鼠标右键菜单中单击 ,显示模板操作窗口,它以数据表格得形式(参照 Microsoft Excel)进行编辑。1)新建\打开\保存模板:模板文件为用户自定义名称、rpt,保存在用户选定目录。2)创建\刷新报告:用户定义好得模板,可以创建与刷新报告,报告文件为当前项目名称、thr,保存在项目得目录下。3)设置单元格格式:选中单元格单击鼠标右键可以进行文字、填充色、对齐方式、边框、行高、列宽、合并、拆分等设定得操作。4)合\拆\增\插\删行、列:选中单元格单击鼠标右键进行行列操作。2、模板表格定义大样(可参照模板施工内力、rpt) 图 8-1-21)表循环格式:iS(1-10),表循环范围为 start 与 end 之间得内容。2)行循环格式:#iE(1-10)#。3)取值方法:ZZZ{[PE(iE)、W]+1、0}+{[PE(iE )、W]*2}/ZZZ。4)取字串格式:ZZZ<[STR(施工荷载,2)]>ZZZ。5)取函数值格式:ZSUM<[PE(k)、W,k=2-5]>ZMAX<[PE(k)、W,k=2-5] >ZMIN<[PE(k)、W,k=2-5] >。注:[]中得内容为取值{}中得内容为表达式{}外得字符按原样复制<>中得内容为取字串名称6)取图方式:$TU(…………)$。7)报表输出中可循环变量定义:n iS:施工阶段号;iS(all)n iE:单元号;iE(all, iS,123456)1-6 表示单元类型n iN:节点号;iN(all, iS)n iR:支承点号;iR(all, iS)n iZ:组合类型号;iZ(all)1-9n iT:钢束号 iT(all, iS)n iI: 影响线点号 iI(all)n iL:1-11,施工荷载 iL(all)n iU:1-105,使用阶段荷载 iU(all)n iF:用户自定义循环变量 1-10008)值取代设置:对于 start 与 end 之间得任意数据,可以在表循环前设置取代定义,如 zzz＝x,“zzz”为循环中得原有数...
