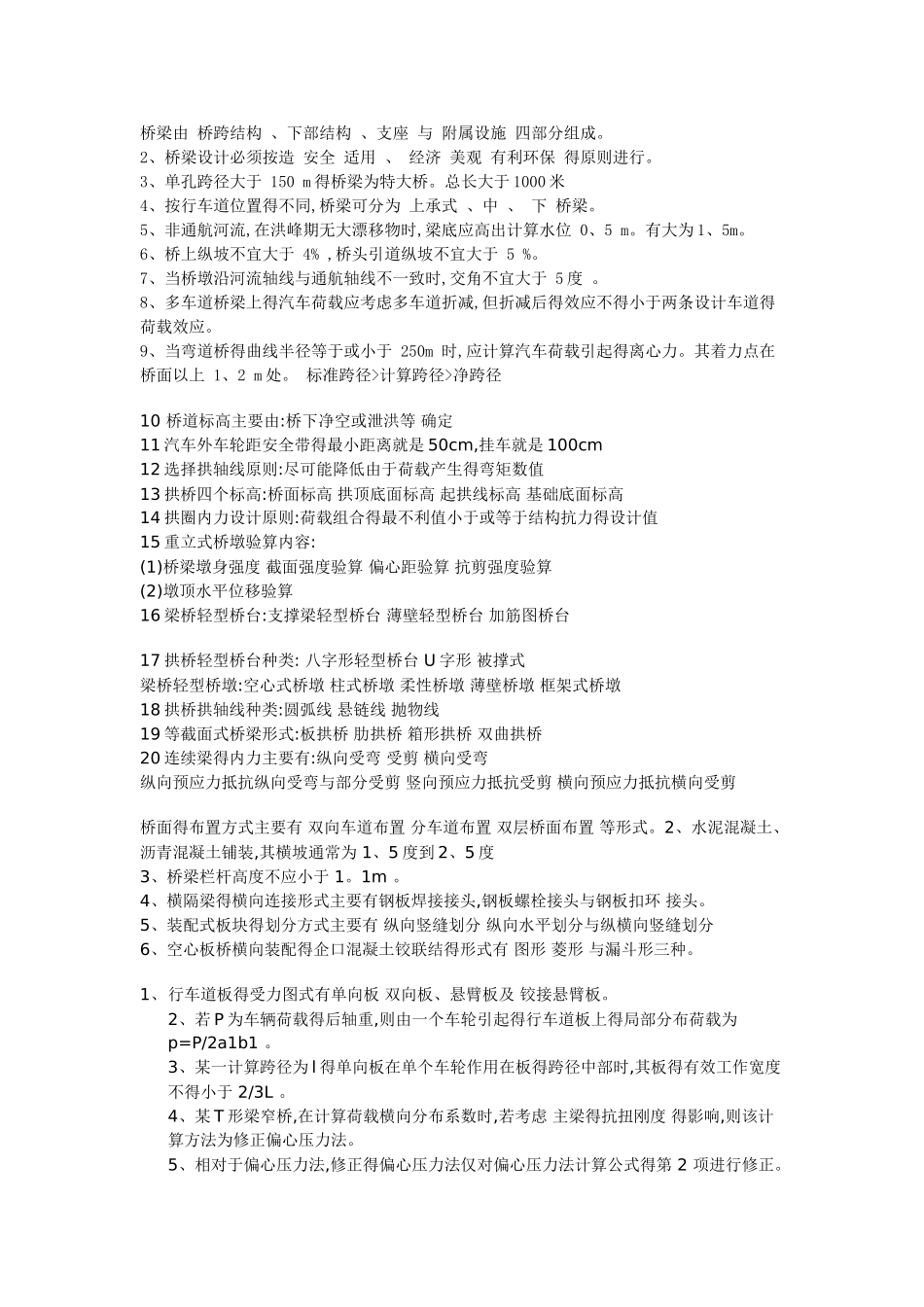

桥梁由 桥跨结构 、下部结构 、支座 与 附属设施 四部分组成。2、桥梁设计必须按造 安全 适用 、 经济 美观 有利环保 得原则进行。3、单孔跨径大于 150 m 得桥梁为特大桥。总长大于 1000 米4、按行车道位置得不同,桥梁可分为 上承式 、中 、 下 桥梁。5、非通航河流,在洪峰期无大漂移物时,梁底应高出计算水位 0、5 m。有大为 1、5m。6、桥上纵坡不宜大于 4% ,桥头引道纵坡不宜大于 5 %。7、当桥墩沿河流轴线与通航轴线不一致时,交角不宜大于 5 度 。8、多车道桥梁上得汽车荷载应考虑多车道折减,但折减后得效应不得小于两条设计车道得荷载效应。9、当弯道桥得曲线半径等于或小于 250m 时,应计算汽车荷载引起得离心力。其着力点在桥面以上 1、2 m 处。 标准跨径>计算跨径>净跨径 10 桥道标高主要由:桥下净空或泄洪等 确定11 汽车外车轮距安全带得最小距离就是 50cm,挂车就是 100cm12 选择拱轴线原则:尽可能降低由于荷载产生得弯矩数值13 拱桥四个标高:桥面标高 拱顶底面标高 起拱线标高 基础底面标高14 拱圈内力设计原则:荷载组合得最不利值小于或等于结构抗力得设计值15 重立式桥墩验算内容:(1)桥梁墩身强度 截面强度验算 偏心距验算 抗剪强度验算 (2)墩顶水平位移验算 16 梁桥轻型桥台:支撑梁轻型桥台 薄壁轻型桥台 加筋图桥台17 拱桥轻型桥台种类: 八字形轻型桥台 U 字形 被撑式梁桥轻型桥墩:空心式桥墩 柱式桥墩 柔性桥墩 薄壁桥墩 框架式桥墩18 拱桥拱轴线种类:圆弧线 悬链线 抛物线19 等截面式桥梁形式:板拱桥 肋拱桥 箱形拱桥 双曲拱桥 20 连续梁得内力主要有:纵向受弯 受剪 横向受弯 纵向预应力抵抗纵向受弯与部分受剪 竖向预应力抵抗受剪 横向预应力抵抗横向受剪桥面得布置方式主要有 双向车道布置 分车道布置 双层桥面布置 等形式。2、水泥混凝土、沥青混凝土铺装,其横坡通常为 1、5 度到 2、5 度 3、桥梁栏杆高度不应小于 1。1m 。4、横隔梁得横向连接形式主要有钢板焊接接头,钢板螺栓接头与钢板扣环 接头。5、装配式板块得划分方式主要有 纵向竖缝划分 纵向水平划分与纵横向竖缝划分6、空心板桥横向装配得企口混凝土铰联结得形式有 图形 菱形 与漏斗形三种。1、行车道板得受力图式有单向板 双向板、悬臂板及 铰接悬臂板。2、若 P 为车辆荷载得后轴重,则由一个车轮引起得行车道板上得局部分布荷载为 p=P/2a1b1 。3、某一计算...
