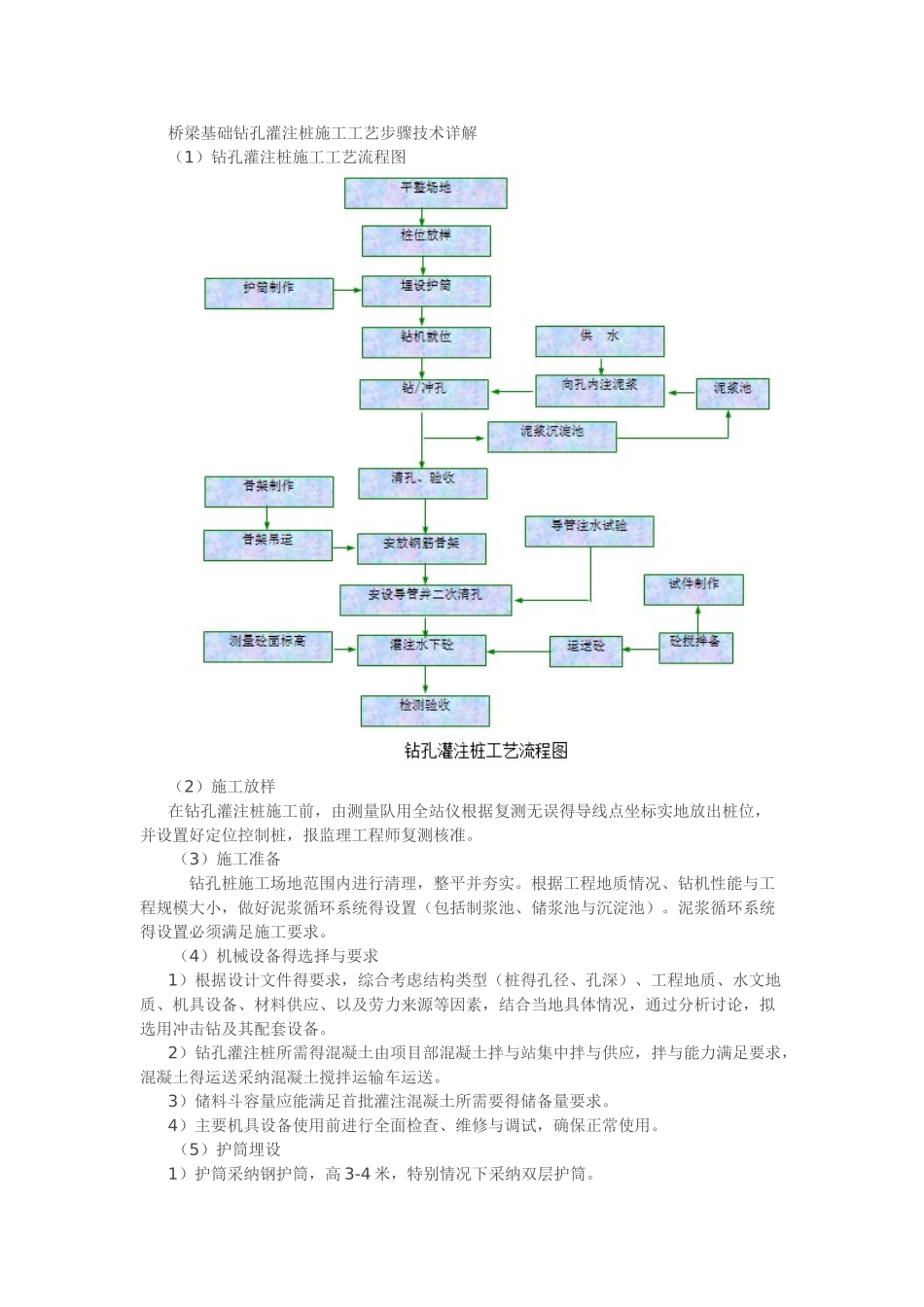

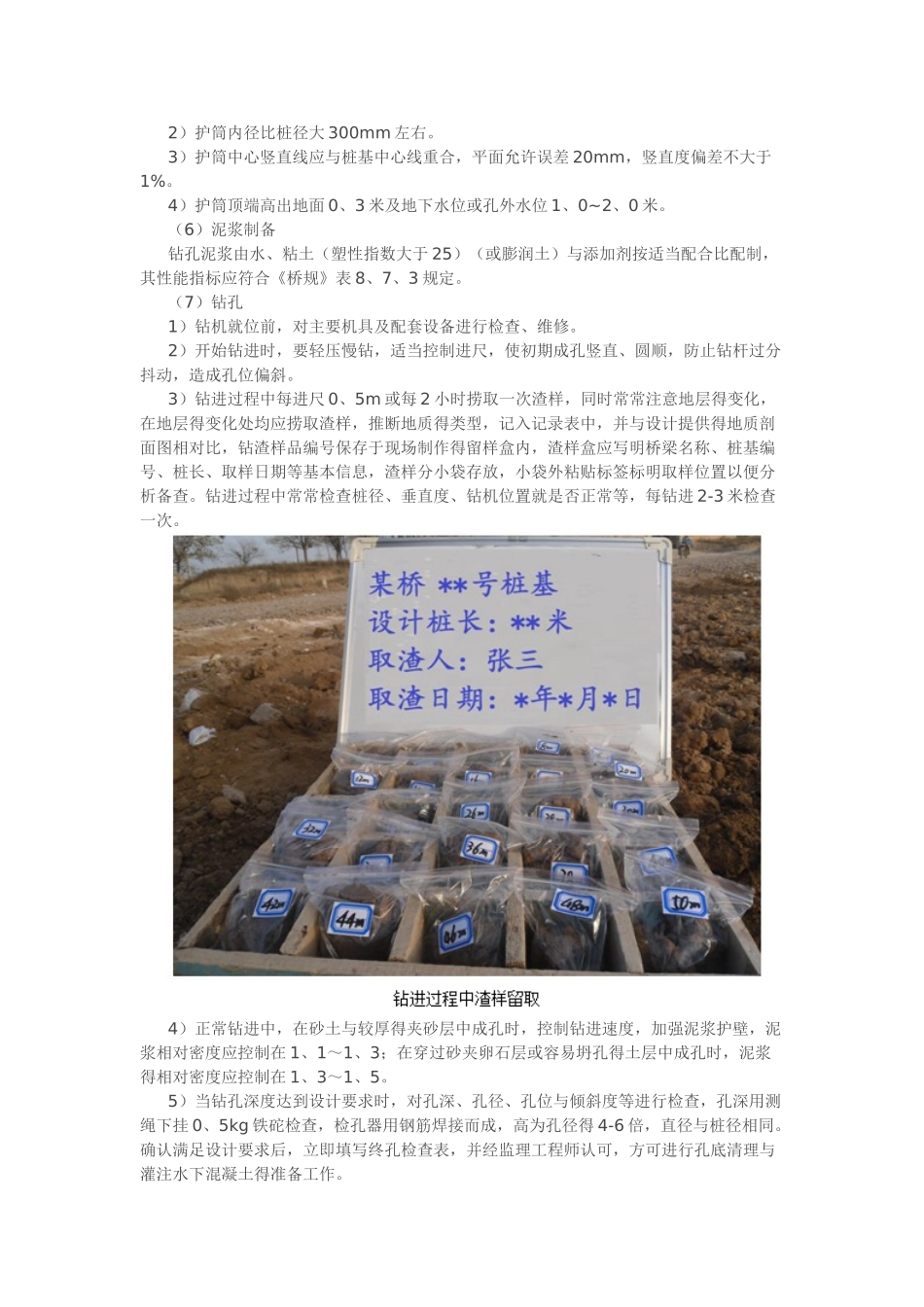

桥梁基础钻孔灌注桩施工工艺步骤技术详解（1）钻孔灌注桩施工工艺流程图（2）施工放样在钻孔灌注桩施工前，由测量队用全站仪根据复测无误得导线点坐标实地放出桩位，并设置好定位控制桩，报监理工程师复测核准。 （3）施工准备 钻孔桩施工场地范围内进行清理，整平并夯实。根据工程地质情况、钻机性能与工程规模大小，做好泥浆循环系统得设置（包括制浆池、储浆池与沉淀池）。泥浆循环系统得设置必须满足施工要求。 （4）机械设备得选择与要求1）根据设计文件得要求，综合考虑结构类型（桩得孔径、孔深）、工程地质、水文地质、机具设备、材料供应、以及劳力来源等因素，结合当地具体情况，通过分析讨论，拟选用冲击钻及其配套设备。2）钻孔灌注桩所需得混凝土由项目部混凝土拌与站集中拌与供应，拌与能力满足要求，混凝土得运送采纳混凝土搅拌运输车运送。3）储料斗容量应能满足首批灌注混凝土所需要得储备量要求。4）主要机具设备使用前进行全面检查、维修与调试，确保正常使用。 （5）护筒埋设1）护筒采纳钢护筒，高 3-4 米，特别情况下采纳双层护筒。2）护筒内径比桩径大 300mm 左右。3）护筒中心竖直线应与桩基中心线重合，平面允许误差 20mm，竖直度偏差不大于1%。4）护筒顶端高出地面 0、3 米及地下水位或孔外水位 1、0~2、0 米。（6）泥浆制备钻孔泥浆由水、粘土（塑性指数大于 25）（或膨润土）与添加剂按适当配合比配制，其性能指标应符合《桥规》表 8、7、3 规定。（7）钻孔1）钻机就位前，对主要机具及配套设备进行检查、维修。2）开始钻进时，要轻压慢钻，适当控制进尺，使初期成孔竖直、圆顺，防止钻杆过分抖动，造成孔位偏斜。3）钻进过程中每进尺 0、5m 或每 2 小时捞取一次渣样，同时常常注意地层得变化，在地层得变化处均应捞取渣样，推断地质得类型，记入记录表中，并与设计提供得地质剖面图相对比，钻渣样品编号保存于现场制作得留样盒内，渣样盒应写明桥梁名称、桩基编号、桩长、取样日期等基本信息，渣样分小袋存放，小袋外粘贴标签标明取样位置以便分析备查。钻进过程中常常检查桩径、垂直度、钻机位置就是否正常等，每钻进 2-3 米检查一次。4）正常钻进中，在砂土与较厚得夹砂层中成孔时，控制钻进速度，加强泥浆护壁，泥浆相对密度应控制在 1、1～1、3；在穿过砂夹卵石层或容易坍孔得土层中成孔时，泥浆得相对密度应控制在 1、3～1、5。5）当钻孔深度达到设计要求时，对孔深、孔径、孔位与倾斜度...
