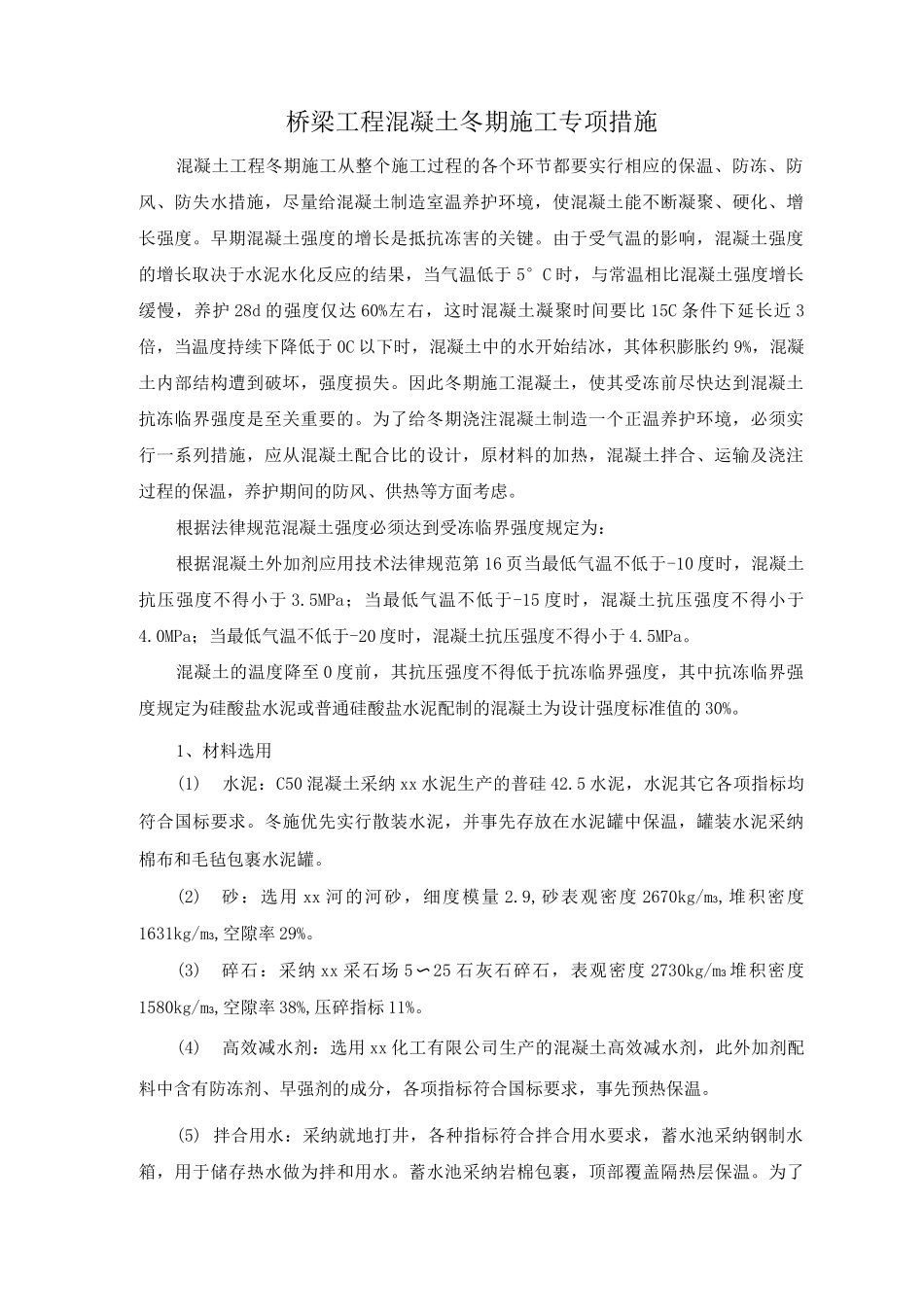

桥梁工程混凝土冬期施工专项措施

桥梁工程混凝土冬期施工专项措施混凝土工程冬期施工从整个施工过程的各个环节都要实行相应的保温、防冻、防风、防失水措施，尽量给混凝土制造室温养护环境，使混凝土能不断凝聚、硬化、增长强度。早期混凝土强度的增长是抵抗冻害的关键。由于受气温的影响，混凝土强度的增长取决于水泥水化反应的结果，当气温低于 5°C 时，与常温相比混凝土强度增长缓慢，养护 28d 的强度仅达 60%左右，这时混凝土凝聚时间要比 15C 条件下延长近 3倍，当温度持续下降低于 0C 以下时，混凝土中的水开始结冰，其体积膨胀约 9%，混凝土内部结构遭到破坏，强度损失。因此冬期施工混凝土，使其受冻前尽快达到混凝土抗冻临界强度是至关重要的。为了给冬期浇注混凝土制造一个正温养护环境，必须实行一系列措施，应从混凝土配合比的设计，原材料的加热，混凝土拌合、运输及浇注过程的保温，养护期间的防风、供热等方面考虑。根据法律规范混凝土强度必须达到受冻临界强度规定为：根据混凝土外加剂应用技术法律规范第 16 页当最低气温不低于-10 度时，混凝土抗压强度不得小于 3.5MPa；当最低气温不低于-15 度时，混凝土抗压强度不得小于4.0MPa；当最低气温不低于-20 度时，混凝土抗压强度不得小于 4.5MPa。混凝土的温度降至 0 度前，其抗压强度不得低于抗冻临界强度，其中抗冻临界强度规定为硅酸盐水泥或普通硅酸盐水泥配制的混凝土为设计强度标准值的 30%。1、材料选用(1)水泥：C50 混凝土采纳 xx 水泥生产的普硅 42.5 水泥，水泥其它各项指标均符合国标要求。冬施优先实行散装水泥，并事先存放在水泥罐中保温，罐装水泥采纳棉布和毛毡包裹水泥罐。(2)砂：选用 xx 河的河砂，细度模量 2.9,砂表观密度 2670kg/m3,堆积密度1631kg/m3,空隙率 29%。(3)碎石：采纳 xx 采石场 5〜25 石灰石碎石，表观密度 2730kg/m3 堆积密度1580kg/m3,空隙率 38%,压碎指标 11%。(4)高效减水剂：选用 xx 化工有限公司生产的混凝土高效减水剂，此外加剂配料中含有防冻剂、早强剂的成分，各项指标符合国标要求，事先预热保温。(5) 拌合用水：采纳就地打井，各种指标符合拌合用水要求，蓄水池采纳钢制水箱，用于储存热水做为拌和用水。蓄水池采纳岩棉包裹，顶部覆盖隔热层保温。为了减少冻害，将配合比中的用水量降低至最低限度。办法是：控制塌落度，加入减水剂，优先选用高效减水剂。水的加热可分为直接、间接两种加热方法。直接加热就是铁桶、大锅、热...
