桥预应力空心板梁张拉施工方案

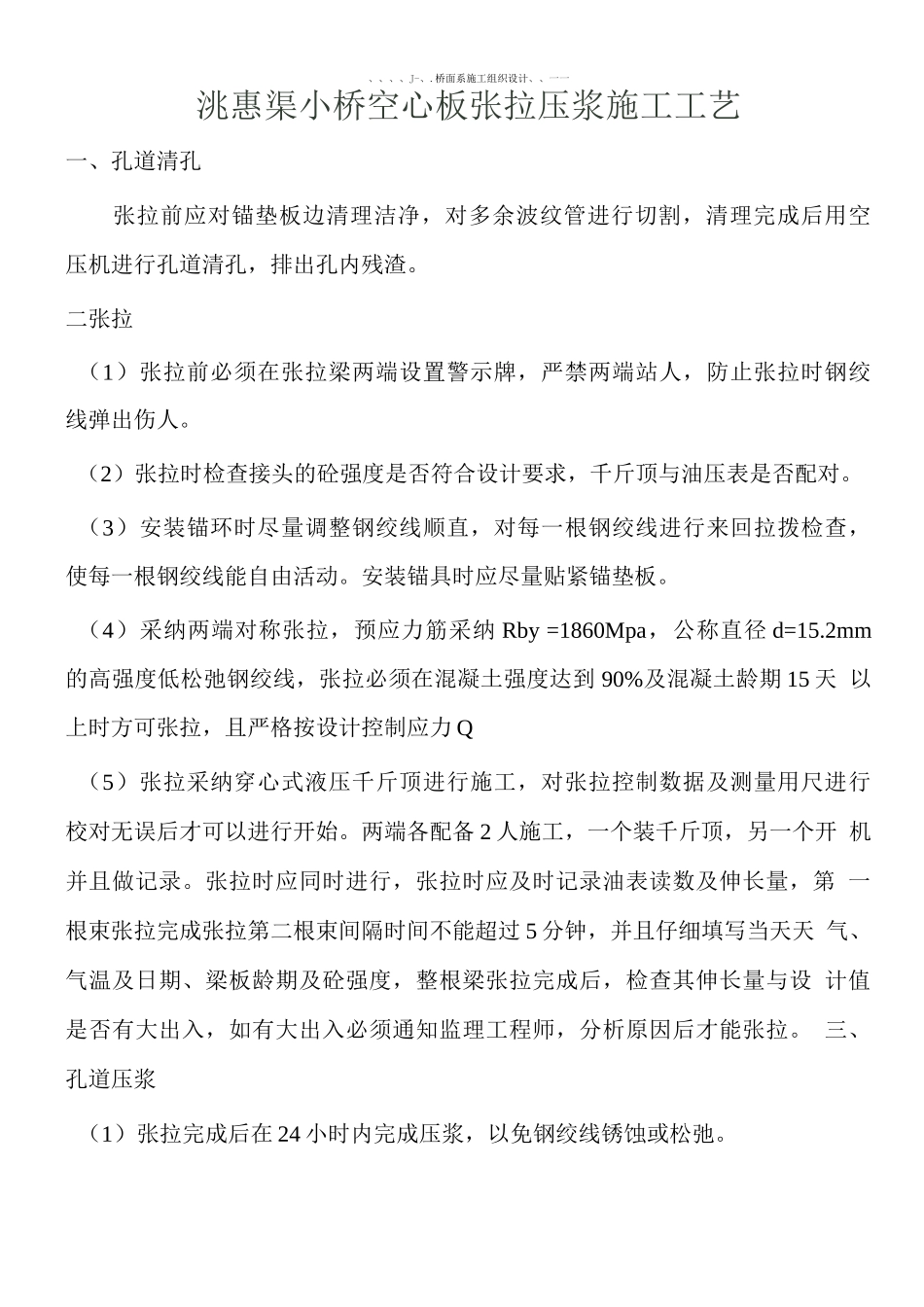

、、、、J-、.桥面系施工组织设计、、一一洮惠渠小桥空心板张拉压浆施工工艺一、孔道清孔张拉前应对锚垫板边清理洁净，对多余波纹管进行切割，清理完成后用空 压机进行孔道清孔，排出孔内残渣。二张拉（1）张拉前必须在张拉梁两端设置警示牌，严禁两端站人，防止张拉时钢绞 线弹出伤人。（2）张拉时检查接头的砼强度是否符合设计要求，千斤顶与油压表是否配对。（3）安装锚环时尽量调整钢绞线顺直，对每一根钢绞线进行来回拉拨检查， 使每一根钢绞线能自由活动。安装锚具时应尽量贴紧锚垫板。（4）采纳两端对称张拉，预应力筋采纳 Rby =1860Mpa，公称直径 d=15.2mm 的高强度低松弛钢绞线，张拉必须在混凝土强度达到 90%及混凝土龄期 15 天 以上时方可张拉，且严格按设计控制应力 Q（5）张拉采纳穿心式液压千斤顶进行施工，对张拉控制数据及测量用尺进行 校对无误后才可以进行开始。两端各配备 2 人施工，一个装千斤顶，另一个开 机并且做记录。张拉时应同时进行，张拉时应及时记录油表读数及伸长量，第 一根束张拉完成张拉第二根束间隔时间不能超过 5 分钟，并且仔细填写当天天 气、气温及日期、梁板龄期及砼强度，整根梁张拉完成后，检查其伸长量与设 计值是否有大出入，如有大出入必须通知监理工程师，分析原因后才能张拉。 三、孔道压浆（1）张拉完成后在 24 小时内完成压浆，以免钢绞线锈蚀或松弛。(2)为使孔道压浆流畅，并使浆液与孔壁良好结合，压浆前用压力水冲洗孔 道，应尽量冲洗直至排出水色清净为止。(4)压浆机械应用活塞式压浆泵，压浆的压力控制到 0.5〜0.7Mpa。(5)孔道压浆采纳标号 PII52.水泥，水灰比控制在 0.4〜0.45 之间，水泥浆 强度不小于 C50。(6 )水泥浆泌水率最大不超过 3%,水泥浆自调制灌入孔道的延续时间,不宜超 过 30 - 45mino水泥浆在使用前和压浆过程中应常常搅动。(7)压浆应缓慢均匀进行，比较集中和邻近的孔道，宜先连续压浆完成。(8)压浆温度不得低于 5G 否则应实行保温措施，当气温高于 35C 时，压 浆宜在夜间进行。(9)压浆时，操作工人应戴防护眼镜，以防水泥浆喷出时伤眼睛。压浆完成 后及时清理现场，对有水泥浆污染空心梁部位应清理洁净。钢绞线切割不准用 气焊切割，应用高速切割机进行切割。安全生产管理体系及保证措施我单位在施工中我们将仔细贯彻 ISO190 标准，在业主和监理的指 导下，严格按 ISO190 职业健康与安全体系文件运行，将职业健康与安 全...
