梁板制作专项施工方案

梁板制作专项施工方案_第1页
1/7
梁板制作专项施工方案_第2页
2/7
梁板制作专项施工方案_第3页
3/7

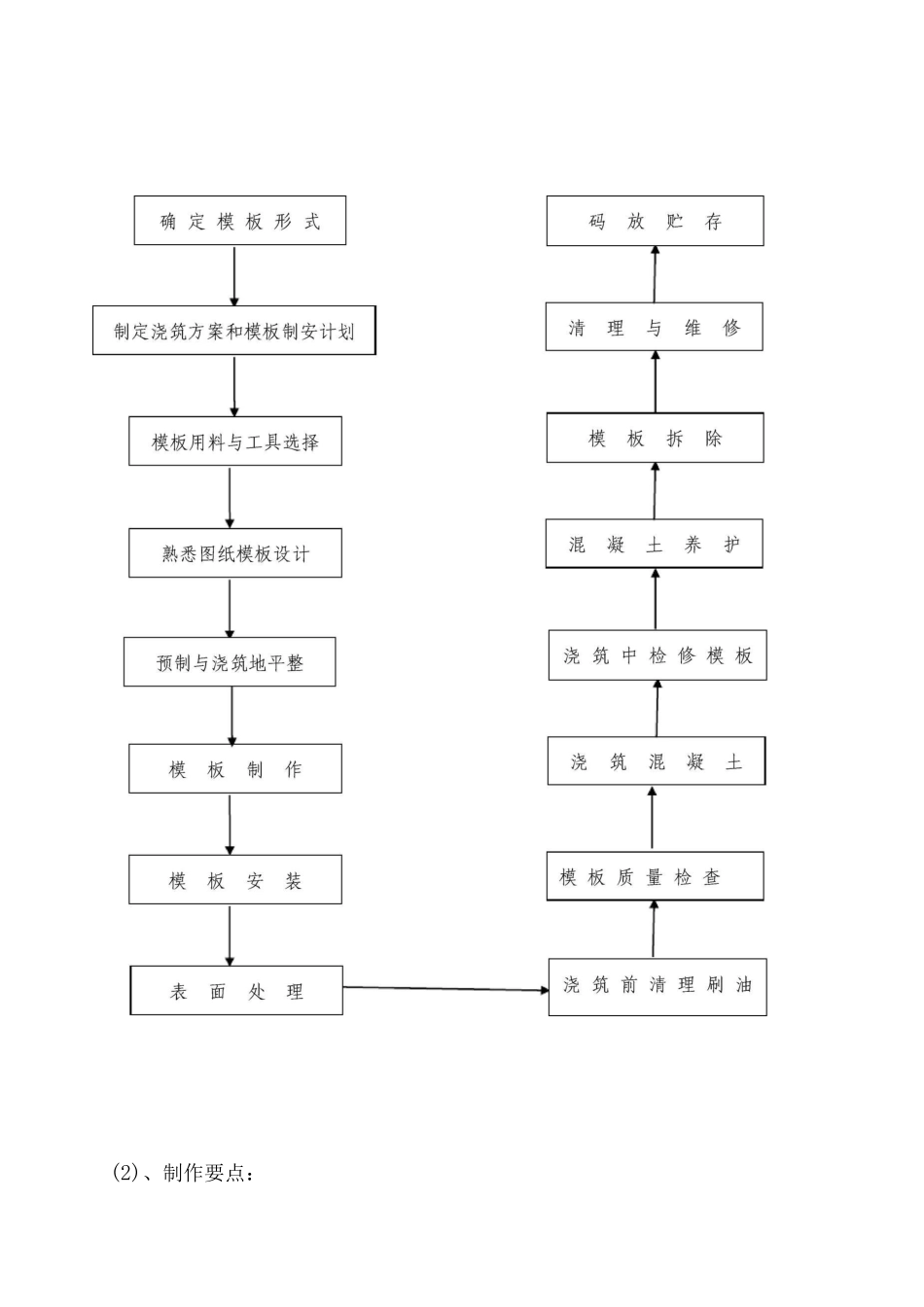

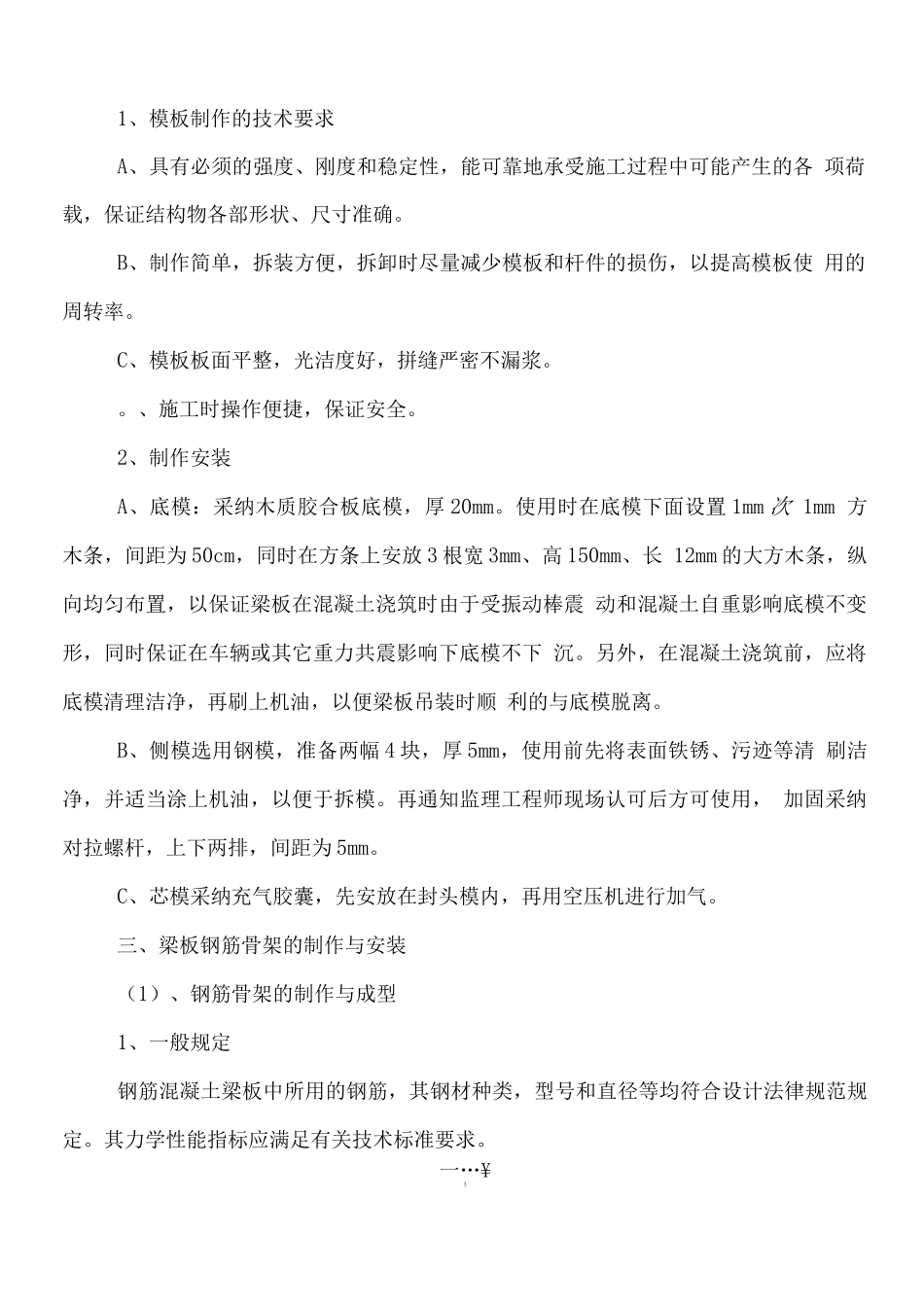

晚晴亭分离立交桥立柱施工总结、梁板制作专项施工方案一、工程概况:温州市西山西路西段改建工程共有桥梁 2 座,1 号桥以单跨 10 米布置,单跨标 准跨径为 10m,桥板为普通钢筋混凝土预制空心板。桥梁全长为 13.7m;共计边板 4 块、中板块 33 块。2 号桥以单跨 10 米布置,单跨标准跨径为普通钢筋混凝土预制 空心板,桥梁全长为 13.87m;共计边板 2 块、中板 28 块,共计桥梁板为 67 块。1 号桥梁中板长为 9.96m、宽为 99cm、高为 60cm ;边板长为 10m、宽为 99.5cm、高 为 60cm,梁板横断面倾斜角为 10°。 2 号桥梁中板长为 10m、宽为 99cm、高为 60cm ;边板长为9.96m、宽为 99.5cm、高为 60cm,梁板横断面倾斜角为 20°。为 了加强施工技术法律规范管理,统一指挥,确保工程质量,特编制梁板制作专项施工方 案。二、施工方法:(一)、预制场地的设置:预制场地应选择距离安装和使用地点近,运输方便,具有”三通一平”的地方。 经过对全线路况的察看和联系现场施工的实际情况考虑。我们将梁板预制场设置在 KO+020〜KO+080 段左半幅路基面上,整个预制场长约 60m,宽约 16m,并已经用挖 机清除废土,人工找平,压路机碾压密实。现已基本符合梁板预制对场地的要求。(二)、模板制作拼装:(1)、模板制作拼装工艺流程:(2)、制作要点:1、模板制作的技术要求A、具有必须的强度、刚度和稳定性,能可靠地承受施工过程中可能产生的各 项荷载,保证结构物各部形状、尺寸准确。B、制作简单,拆装方便,拆卸时尽量减少模板和杆件的损伤,以提高模板使 用的周转率。C、模板板面平整,光洁度好,拼缝严密不漏浆。。、施工时操作便捷,保证安全。2、制作安装A、底模:采纳木质胶合板底模,厚 20mm。使用时在底模下面设置 1mm 次 1mm 方木条,间距为 50cm,同时在方条上安放 3 根宽 3mm、高 150mm、长 12mm 的大方木条,纵向均匀布置,以保证梁板在混凝土浇筑时由于受振动棒震 动和混凝土自重影响底模不变形,同时保证在车辆或其它重力共震影响下底模不下 沉。另外,在混凝土浇筑前,应将底模清理洁净,再刷上机油,以便梁板吊装时顺 利的与底模脱离。B、侧模选用钢模,准备两幅 4 块,厚 5mm,使用前先将表面铁锈、污迹等清 刷洁净,并适当涂上机油,以便于拆模。再通知监理工程师现场认可后方可使用, 加固采纳对拉螺杆,上下两排,间距为 5mm。C、芯模采纳充气胶囊,先安放...
