梁板施工方案

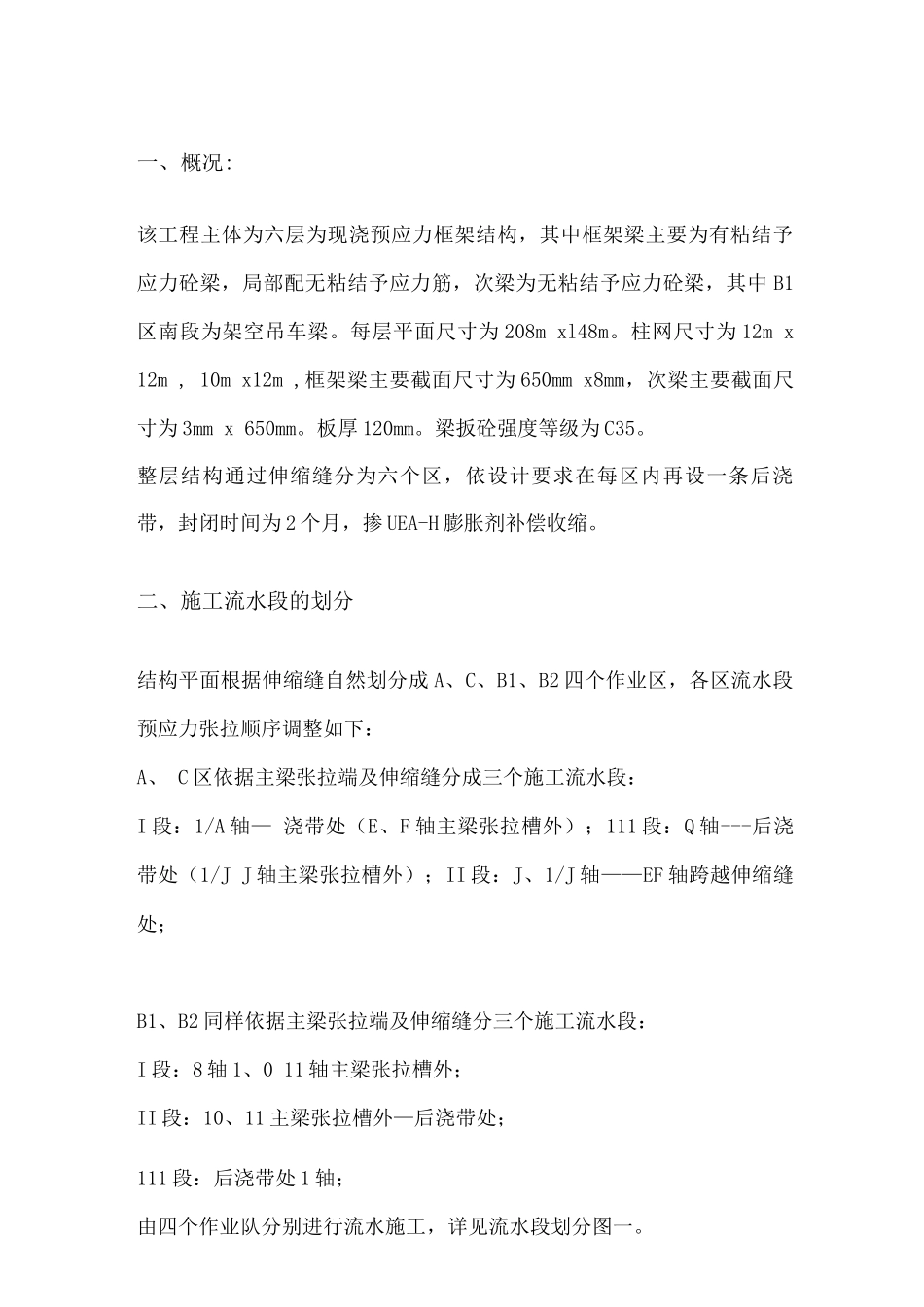

一、概况:该工程主体为六层为现浇预应力框架结构，其中框架梁主要为有粘结予应力砼梁，局部配无粘结予应力筋，次梁为无粘结予应力砼梁，其中 B1区南段为架空吊车梁。每层平面尺寸为 208m xl48m。柱网尺寸为 12m x 12m , 10m x12m ,框架梁主要截面尺寸为 650mm x8mm，次梁主要截面尺寸为 3mm x 650mm。板厚 120mm。梁扳砼强度等级为 C35。整层结构通过伸缩缝分为六个区，依设计要求在每区内再设一条后浇带，封闭时间为 2 个月，掺 UEA-H 膨胀剂补偿收缩。二、施工流水段的划分结构平面根据伸缩缝自然划分成 A、C、B1、B2 四个作业区，各区流水段预应力张拉顺序调整如下：A、 C 区依据主梁张拉端及伸缩缝分成三个施工流水段：I 段：1/A 轴— 浇带处（E、F 轴主梁张拉槽外）；111 段：Q 轴---后浇带处（1/J J 轴主梁张拉槽外）；II 段：J、1/J 轴——EF 轴跨越伸缩缝处；B1、B2 同样依据主梁张拉端及伸缩缝分三个施工流水段：I 段：8 轴 1、0 11 轴主梁张拉槽外；II 段：10、11 主梁张拉槽外—后浇带处；111 段：后浇带处 1 轴；由四个作业队分别进行流水施工，详见流水段划分图一。三、模板工程1）梁板模采纳 18 厚木胶合板。根据流水段施工的要求进行模板配置，进行流水施工，梁板模暂配一层半。具体配置如下：AC 区 I、III 段配置一层梁侧模及板模，梁底模配二层；II 段配置三层梁底及扳模，一层梁侧模。B1、B2 区 I、II 段配置一层梁侧模及板模，梁底模配二层；II 段配置三层梁底及扳模，一层梁侧模。总的模板配置拟配一层半，根据现场进度进行微调，但各区施工过程应注意按流水段划分顺序施工，加快模板周转速度。2）梁板模支撑系统详见《承重架施工方案》。在纵横梁予应力筋完全张拉完毕后即可拆除其余支撑及板模，但保留梁下晚拆支撑。考虑施工荷载大于设计荷载，上层砼浇注前在晚拆支撑间加密一根支撑，横杠相互拉结，并在主梁处加 12m 通高剪刀撑，加强整体性。未张拉次梁底支撑全部保留；悬挑梁砼强度达到 1%支撑再行拆除。注意《承重架施工方案》中规定拆除时间中强度的判定以试块强度及回弹仪测定为准。3）主、次梁支模立面详见《承重架方案附图》。4）梁板模分两次支设，先支梁底模，绑扎梁筋，再支梁侧模、板模。侧模待予应力筋放置后再封。5）模板施工注意事项：a.梁模板应起拱，首层起拱高度为 2L/10,考虑楼面做法较薄二层以上起拱高度为 L/10b. 模板支撑系统要保证...
