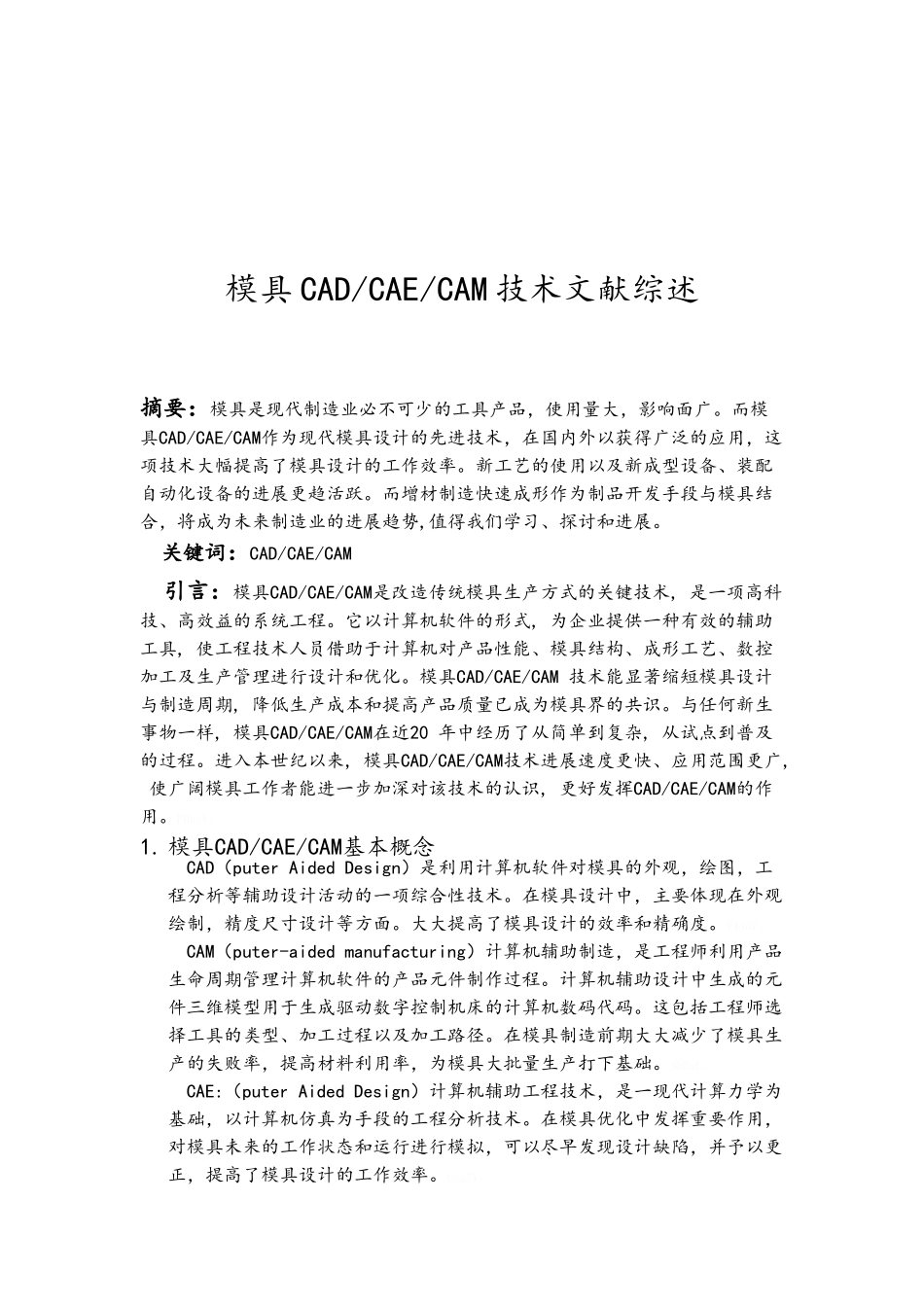

模具CAD文献综述

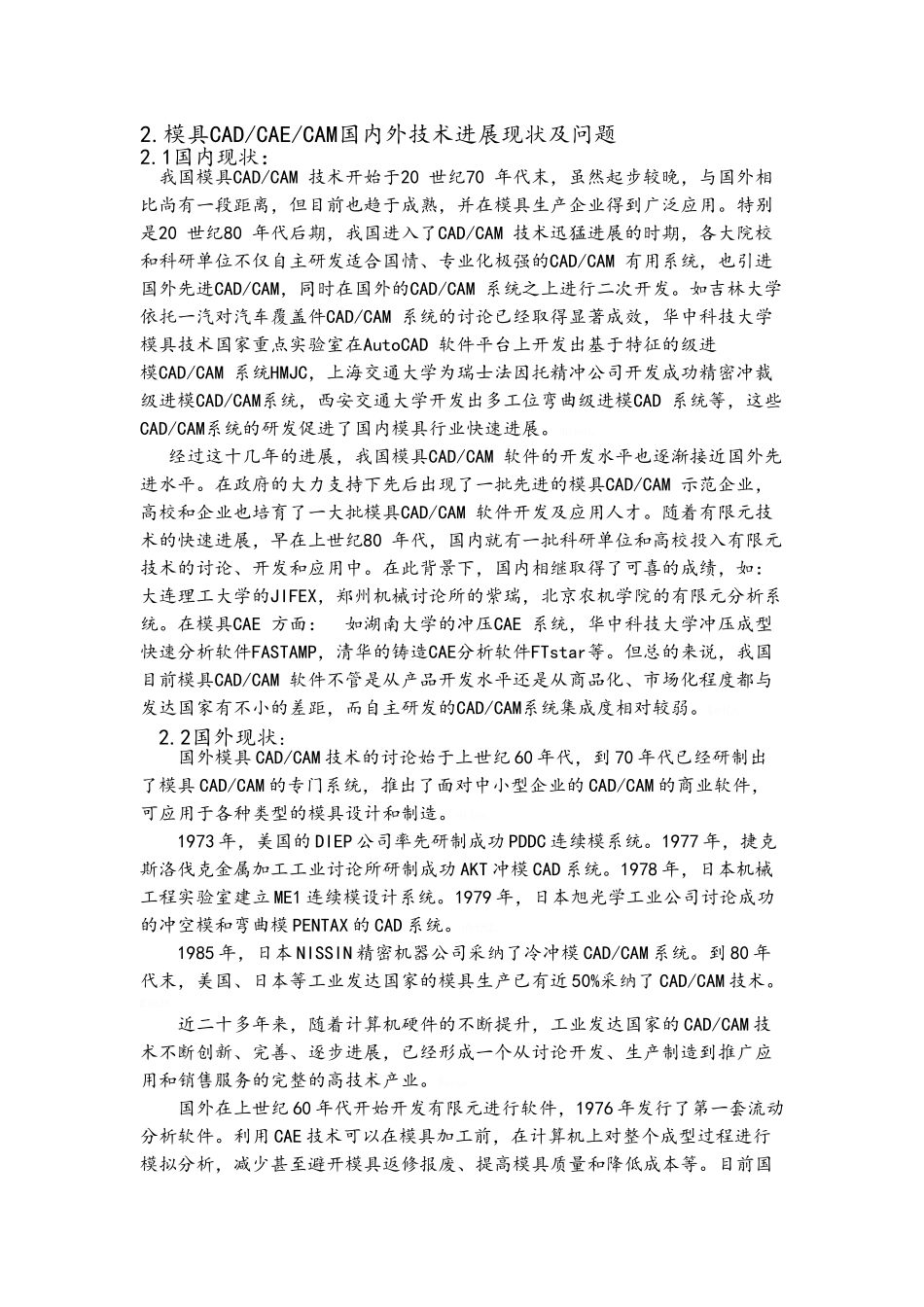

模具 CAD/CAE/CAM 技术文献综述摘要：模具是现代制造业必不可少的工具产品，使用量大，影响面广。而模具CAD/CAE/CAM作为现代模具设计的先进技术，在国内外以获得广泛的应用，这项技术大幅提高了模具设计的工作效率。新工艺的使用以及新成型设备、装配自动化设备的进展更趋活跃。而增材制造快速成形作为制品开发手段与模具结合，将成为未来制造业的进展趋势,值得我们学习、探讨和进展。关键词：CAD/CAE/CAM引言：模具CAD/CAE/CAM是改造传统模具生产方式的关键技术, 是一项高科技、高效益的系统工程。它以计算机软件的形式, 为企业提供一种有效的辅助工具, 使工程技术人员借助于计算机对产品性能、模具结构、成形工艺、数控加工及生产管理进行设计和优化。模具CAD/CAE/CAM 技术能显著缩短模具设计与制造周期, 降低生产成本和提高产品质量已成为模具界的共识。与任何新生事物一样, 模具CAD/CAE/CAM在近20 年中经历了从简单到复杂, 从试点到普及的过程。进入本世纪以来, 模具CAD/CAE/CAM技术进展速度更快、应用范围更广, 使广阔模具工作者能进一步加深对该技术的认识, 更好发挥CAD/CAE/CAM的作用。PHntV。1. 模具CAD/CAE/CAM基本概念CAD（puter Aided Design）是利用计算机软件对模具的外观，绘图，工程分析等辅助设计活动的一项综合性技术。在模具设计中，主要体现在外观绘制，精度尺寸设计等方面。大大提高了模具设计的效率和精确度。V4jo7。CAM（puter-aided manufacturing）计算机辅助制造，是工程师利用产品生命周期管理计算机软件的产品元件制作过程。计算机辅助设计中生成的元件三维模型用于生成驱动数字控制机床的计算机数码代码。这包括工程师选择工具的类型、加工过程以及加工路径。在模具制造前期大大减少了模具生产的失败率，提高材料利用率，为模具大批量生产打下基础。N8RsC。CAE:（puter Aided Design）计算机辅助工程技术，是一现代计算力学为基础，以计算机仿真为手段的工程分析技术。在模具优化中发挥重要作用，对模具未来的工作状态和运行进行模拟，可以尽早发现设计缺陷，并予以更正，提高了模具设计的工作效率。UsgTY。2.模具CAD/CAE/CAM国内外技术进展现状及问题2.1国内现状：我国模具CAD/CAM 技术开始于20 世纪70 年代末，虽然起步较晚，与国外相比尚有一段距离，但目前也趋于成熟，并在模具生产企业得到广泛应用。特别是20 世纪80 年代后期，我国进入了CAD/CAM 技术迅猛进展的时期，各大院校和科研单...
