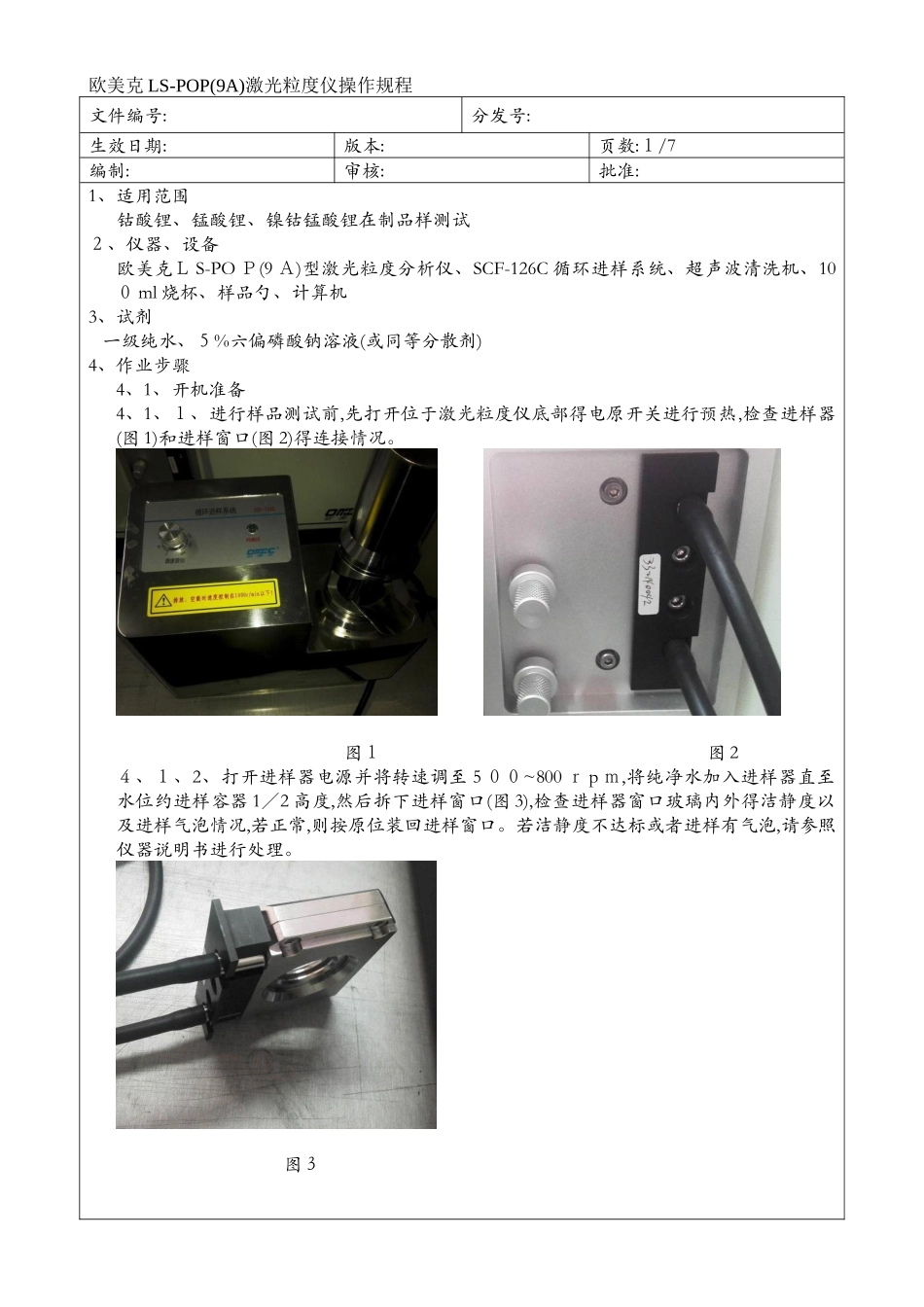

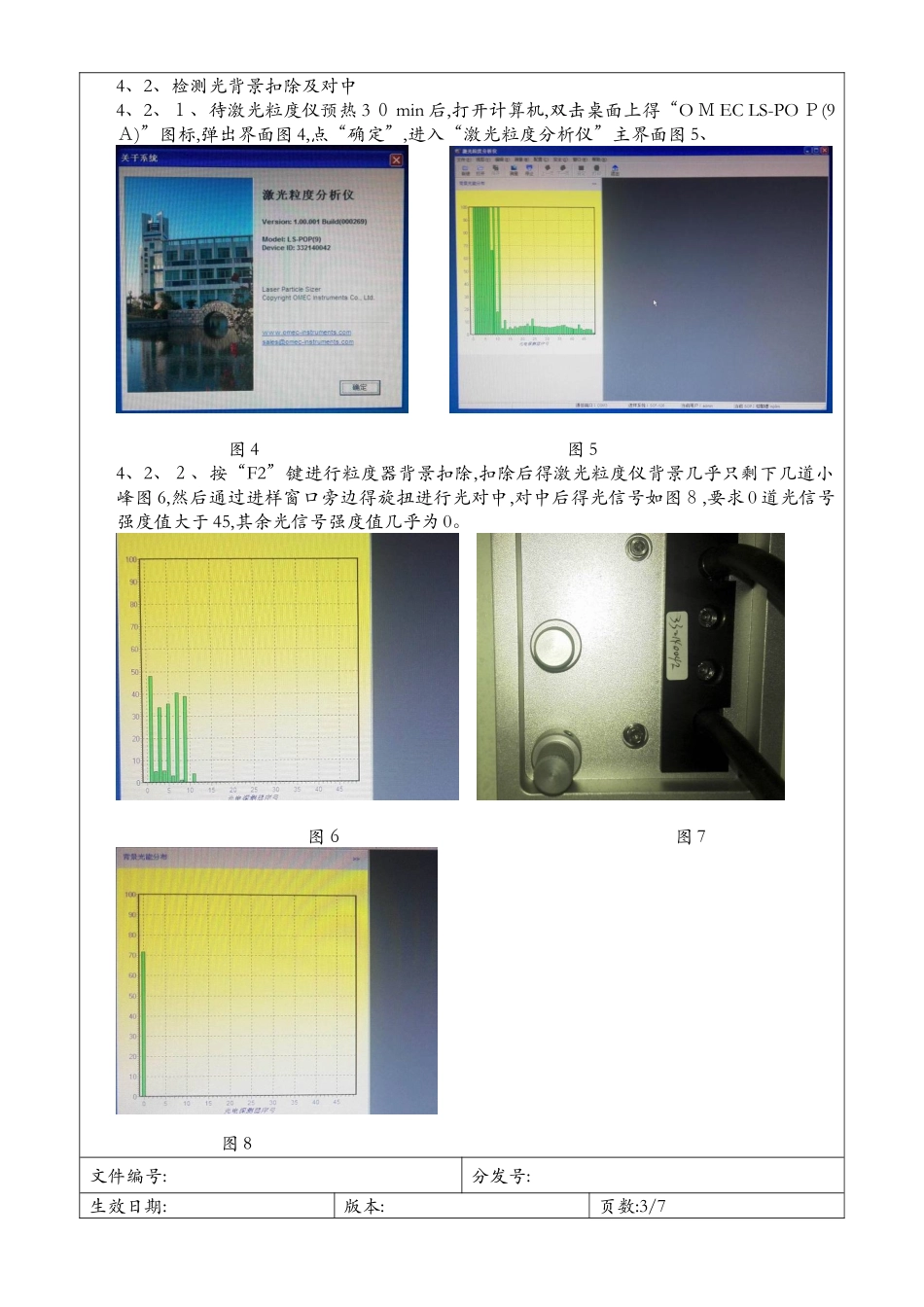

欧美克 LS-POP(9A)激光粒度仪操作规程文件编号:分发号:生效日期:版本:页数:１/7编制:审核:批准:1、适用范围 钴酸锂、锰酸锂、镍钴锰酸锂在制品样测试２、仪器、设备欧美克Ｌ S-PO Ｐ(9 Ａ)型激光粒度分析仪、SCF-126C 循环进样系统、超声波清洗机、10０ ml 烧杯、样品勺、计算机3、试剂 一级纯水、５%六偏磷酸钠溶液(或同等分散剂)4、作业步骤4、1、开机准备4、1、１、进行样品测试前,先打开位于激光粒度仪底部得电原开关进行预热,检查进样器(图 1)和进样窗口(图 2)得连接情况。 图１ 图 2４、１、2、打开进样器电源并将转速调至 5 ００~800 ｒ p ｍ,将纯净水加入进样器直至水位约进样容器 1／2 高度,然后拆下进样窗口(图 3),检查进样器窗口玻璃内外得洁静度以及进样气泡情况,若正常,则按原位装回进样窗口。若洁静度不达标或者进样有气泡,请参照仪器说明书进行处理。图３文件编号:分发号:生效日期:版本:页数:2/7编制:审核:批准:4、2、检测光背景扣除及对中4、2、１、待激光粒度仪预热 3 ０ min 后,打开计算机,双击桌面上得“O Ｍ EC LS-PO Ｐ(9Ａ)”图标,弹出界面图 4,点“确定”,进入“激光粒度分析仪”主界面图 5、 图 4 图 54、2、２、按“F2”键进行粒度器背景扣除,扣除后得激光粒度仪背景几乎只剩下几道小峰图 6,然后通过进样窗口旁边得旋扭进行光对中,对中后得光信号如图８,要求 0 道光信号强度值大于 45,其余光信号强度值几乎为 0。 图６ 图 7文件编号:分发号:生效日期:版本:页数:3/7图 8编制:审核:批准:４、3、测试参数设定及样品准备4、３、1、在“配置”菜单中选择“新建 S Ｏ P”图９,弹出参数设置对话框“样品”选项卡图１ 0,在样品标识中填入样品名称(石墨)和样品编号(1),材料参数中填写材料名称(石墨)、拆射率(2、40 ０+0、１ 0 ０ i)、其她参数使用默认值。 图９ 图１ 04、3、2、然后点击“测量”选项卡,弹出“测量”选项卡图 11,在进样器选择中选择进样器(ｃ ycle)、超声时间(18 ０),其余值使用默认参数; 图１１ 图 12４、３、3、点击“报告”选项卡,各选项值均设为默认值即可,点击“确定”按钮,此时弹出系统会自动弹出保存 SOP 参数对话框图１ 3,输入需保存得名称即可保存刚才设置得参数了。 文件编号:分发号:图1３生效日期:版本:页数:4/7编制:审核:批准:4、3、4、在清洗洁净得烧杯(100ml)中加入约 20ml 纯净水,滴入一滴分散剂并搅拌均匀,再用匙勺取 1~3g...
