武汉某医院病房楼防雷施工方案

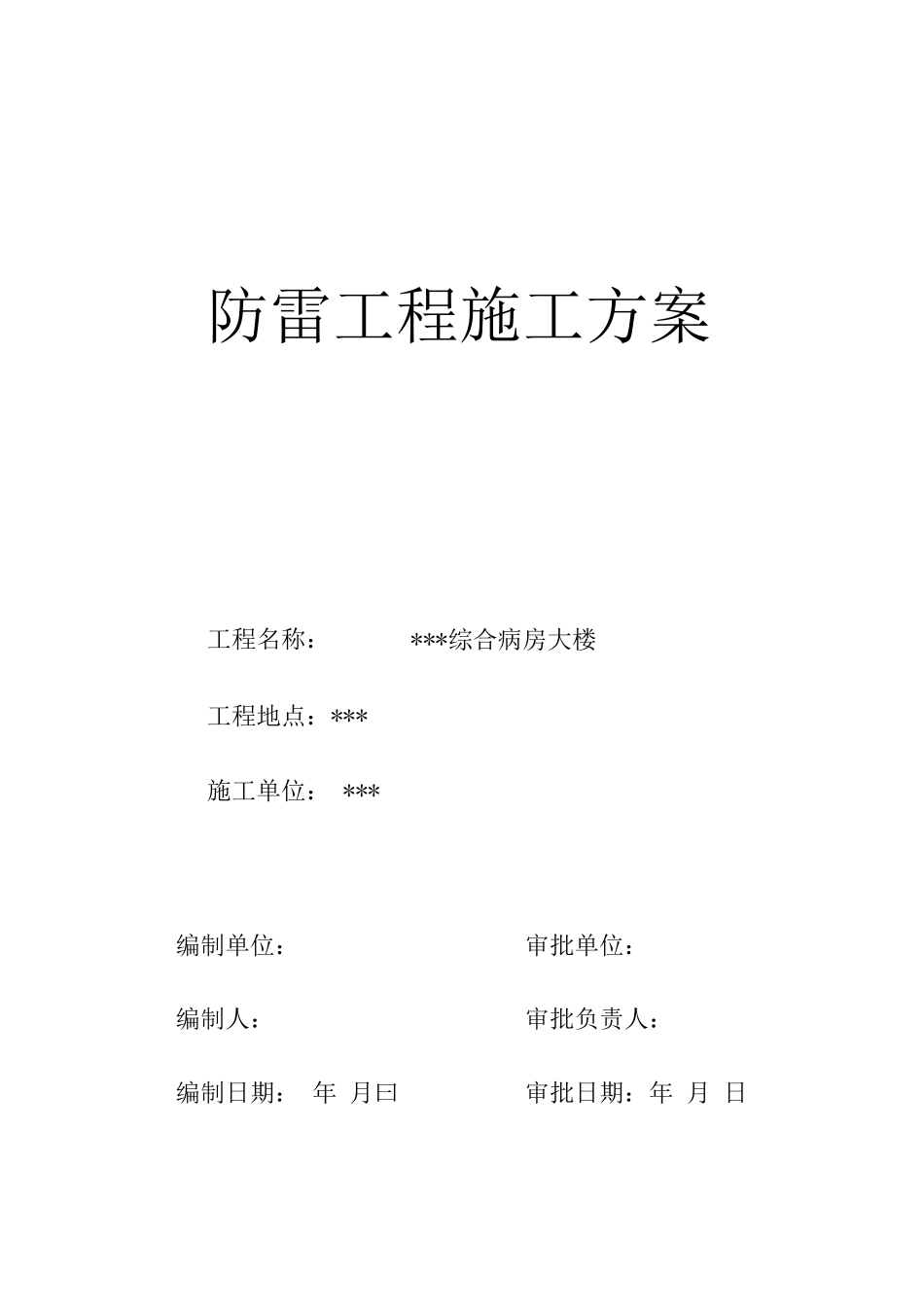

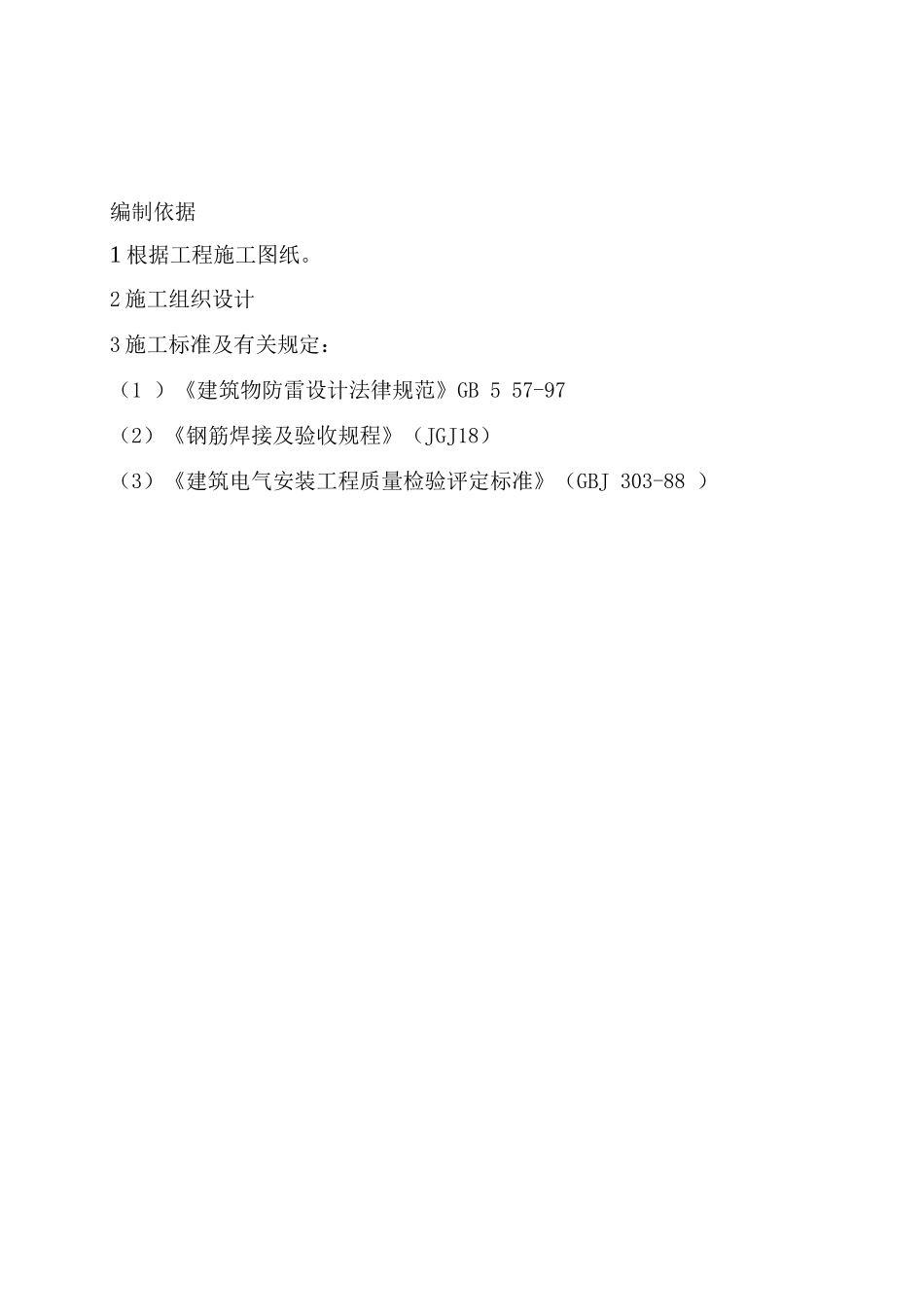

防雷工程施工方案工程名称：工程地点：***施工单位： ***编制单位：编制人：编制日期： 年 月曰审批单位：审批负责人：审批日期：年 月 日***综合病房大楼编制依据1 根据工程施工图纸。2 施工组织设计3 施工标准及有关规定：（1 ）《建筑物防雷设计法律规范》GB 5 57-97（2）《钢筋焊接及验收规程》（JGJ18）（3）《建筑电气安装工程质量检验评定标准》（GBJ 303-88 ）1 工程概况2 防雷施工准备3 防雷施工4 质量保证措施5 成品保护措施6 质量检验标准7 安全防护措施防雷工程施工方案1 工程概况***医院综合病房大楼位于武汉市***路交汇处，本大楼功 能齐全、硬件设施先进、集医疗为一体的综合病房大楼，为公 共建筑工程，全现浇钢筋混凝土框架剪力墙结构。建筑面积： 31 299m2 ,高度 42. 3m ,地下一层、地上十一层，总造价约 1.5 亿元。建设单位为***医院，设计单位为***设计院，*** 监理有限公司监理，***建筑工程监督站监督，***有限公司总 承包。防雷类别：二类防雷建筑防雷接地和保护接地、仪器接地合用同一接地体。2 防雷施工准备2.1 材料准备(1 )防雷连接线：10 镀锌圆钢(2 )保护接地线：40 x4镀锌扁钢(3)仪器接地线：ZRBV-1 x 50-VG25(4)电焊条：采纳 E43XXG 型 3. 2 优质焊条，凡在施工场地上 的电焊条要存放于干燥处，注意防潮。2.2 人员准备施工现场配备足够的经验丰富、责任心、强的工人 9 人， 其中电焊工 6 人，电工 3 人，并持证上岗，确保作业面有管 理旁站监控。2.3 机具准备电焊机六台，并保持良好的运行状态。2.4 技术准备组织管理人员及操作人员熟悉图纸、设计图纸会审记录、 施工方案等技术质量文件，作好有针对性的技术交底，使他 们清楚各自所做工作的技术要领和质量要求，防止施工过程 产生返工浪费现象。2.5 现场准备场地平整清洁、各种材料已到场。3 防雷施工3.1 操作工艺流程基础桩钢筋 T 地梁焊通 T 防雷引下线利用结构柱共 56 处 T 进出大楼的各种金属管道^自 8 层至屋顶层作均压环 -8 层及以上的所有外墙金属与均压环焊接 T 屋面避雷带施 工3.1.1 利用结构基础地梁下主筋全部焊通并与基础桩 钢筋焊通作接地极，防雷接地和保护接地、仪器接地合用一 接地体，接地电阻要求不大于 0. 5 Q ,如达不到则应增加人 工接地极满足之。采纳剥肋滚压直螺纹连接的钢筋在连接处 增加① 12 钢筋辅助连接。3.1.2 利用结构柱内二根直径大...
