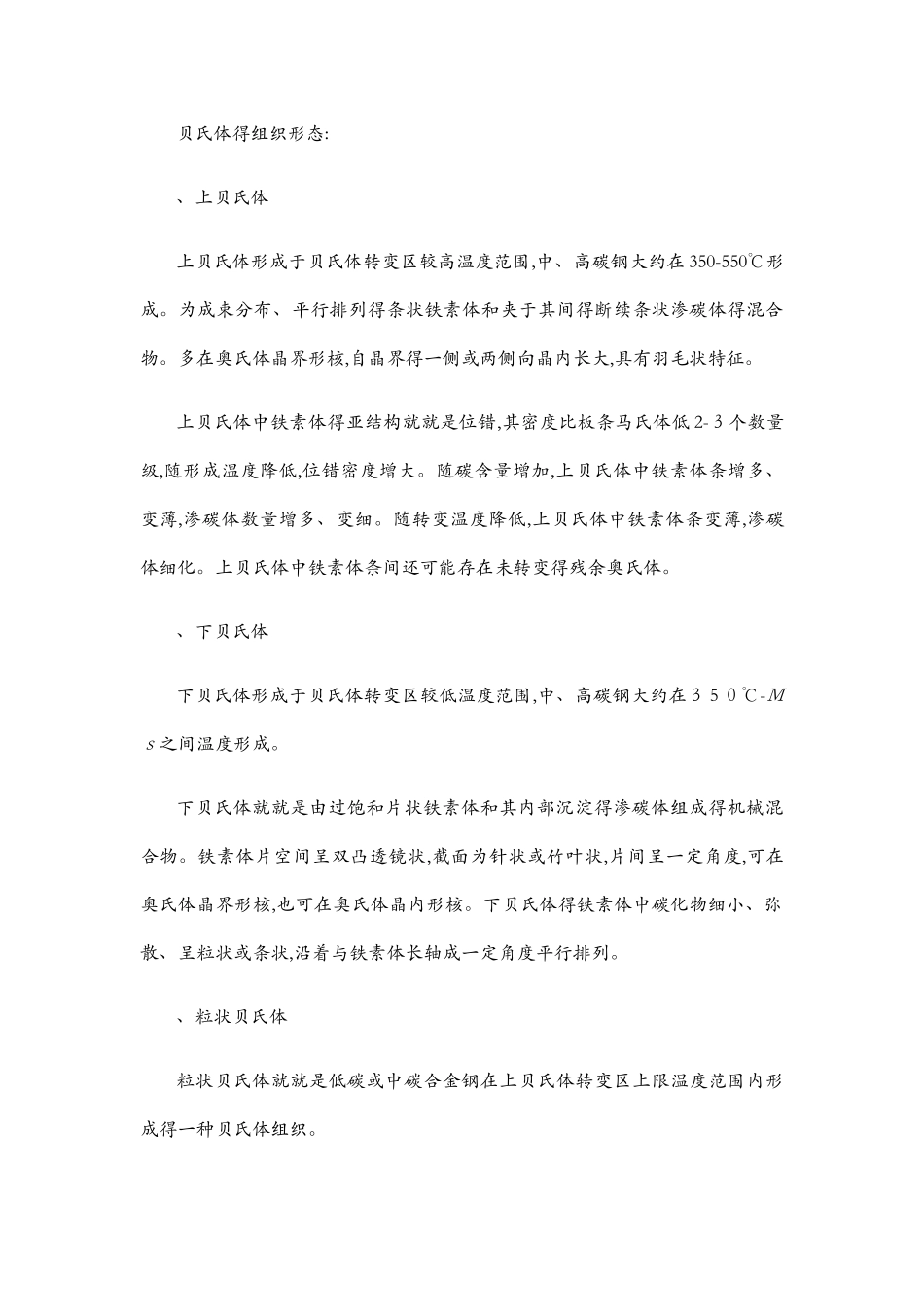

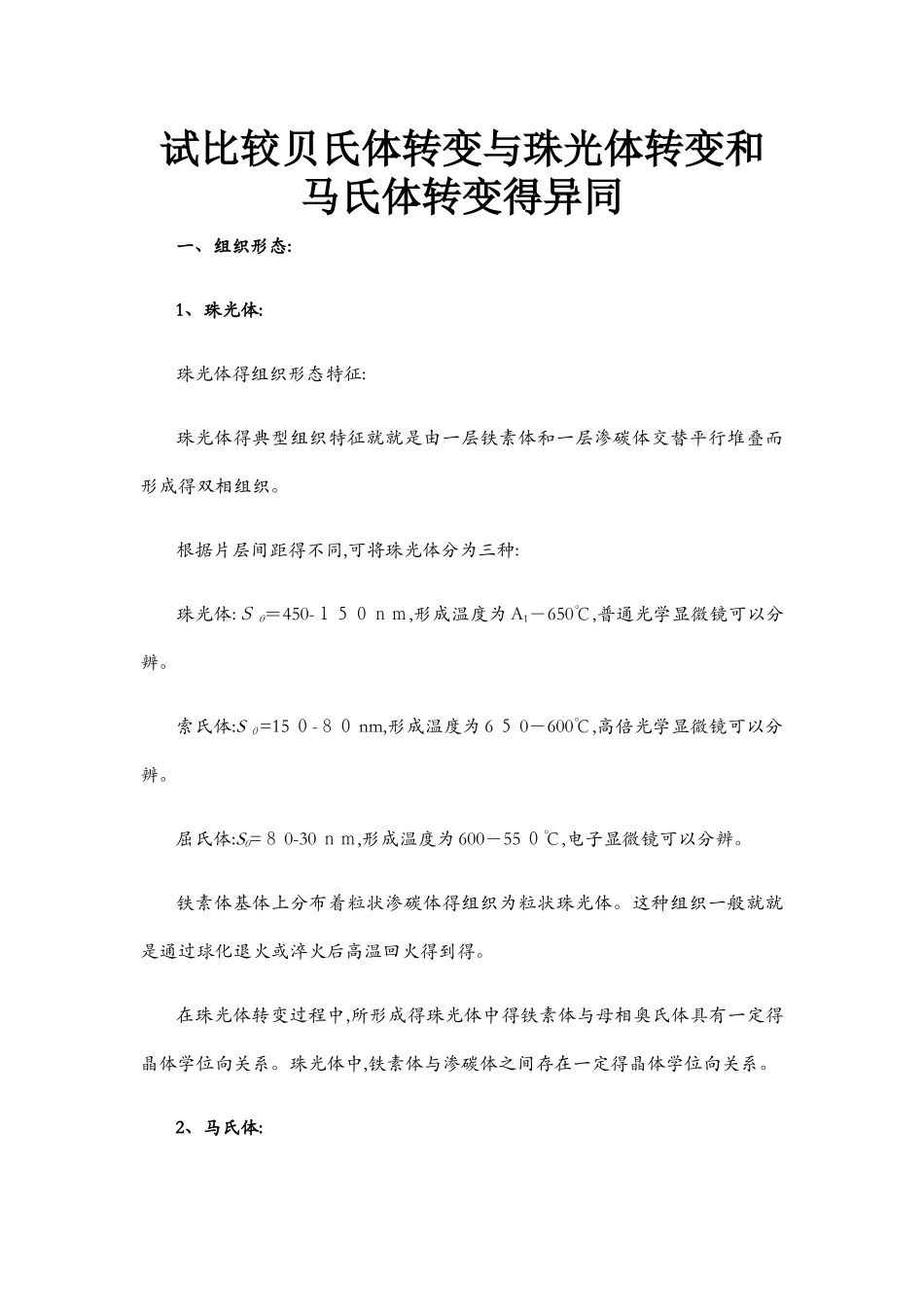

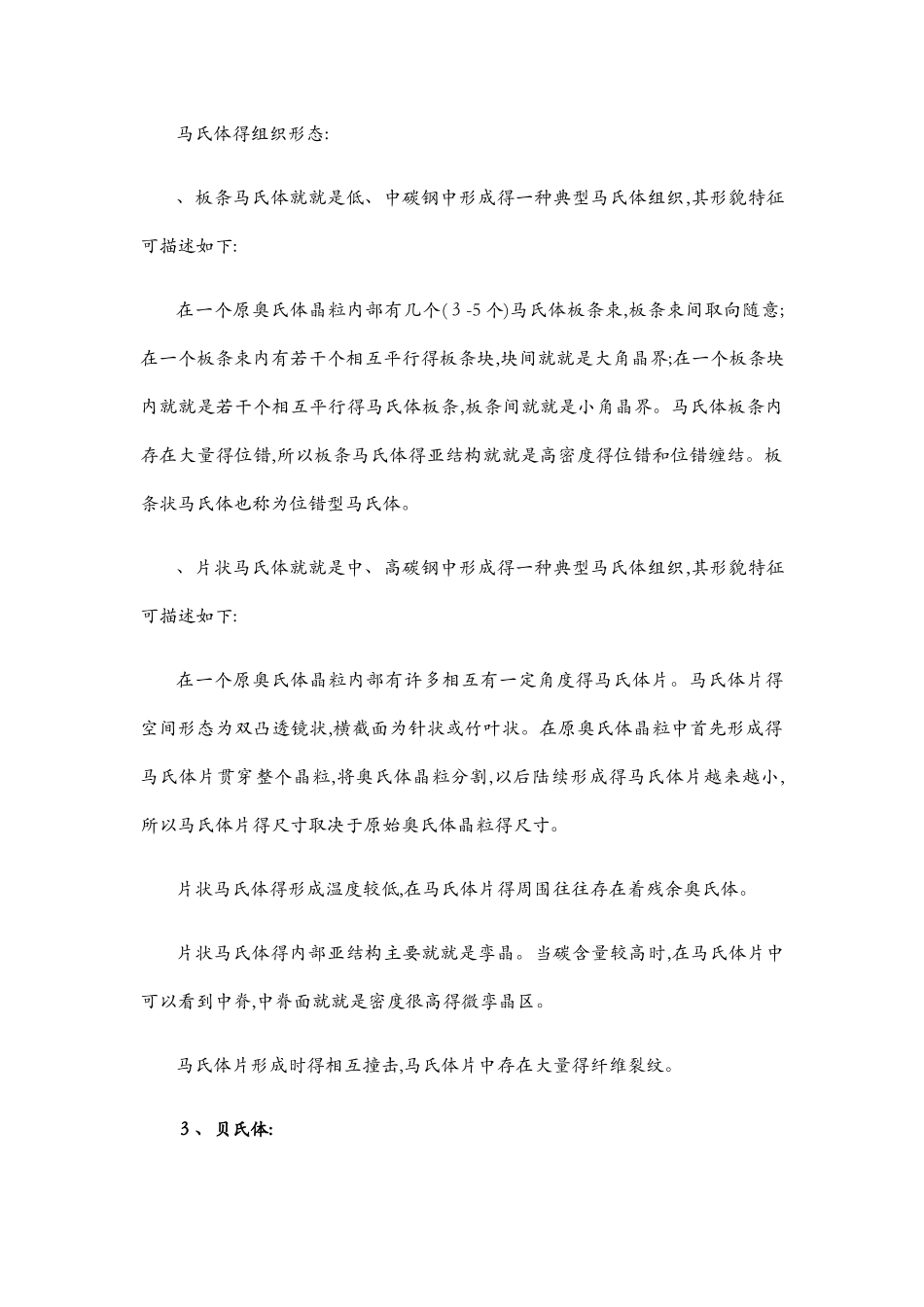

试比较贝氏体转变与珠光体转变和马氏体转变得异同一、组织形态:1、珠光体:珠光体得组织形态特征:珠光体得典型组织特征就就是由一层铁素体和一层渗碳体交替平行堆叠而形成得双相组织。根据片层间距得不同,可将珠光体分为三种:珠光体:Ｓ 0＝450-１５０ｎｍ,形成温度为 A1－650℃,普通光学显微镜可以分辨。索氏体:S ０=15 ０-８０ nm,形成温度为 6 ５ 0－600℃,高倍光学显微镜可以分辨。屈氏体:S0=８ 0-30 ｎｍ,形成温度为 600－55 ０℃,电子显微镜可以分辨。 铁素体基体上分布着粒状渗碳体得组织为粒状珠光体。这种组织一般就就是通过球化退火或淬火后高温回火得到得。 在珠光体转变过程中,所形成得珠光体中得铁素体与母相奥氏体具有一定得晶体学位向关系。珠光体中,铁素体与渗碳体之间存在一定得晶体学位向关系。 2、马氏体:马氏体得组织形态:、板条马氏体就就是低、中碳钢中形成得一种典型马氏体组织,其形貌特征可描述如下: 在一个原奥氏体晶粒内部有几个(３-5 个)马氏体板条束,板条束间取向随意;在一个板条束内有若干个相互平行得板条块,块间就就是大角晶界;在一个板条块内就就是若干个相互平行得马氏体板条,板条间就就是小角晶界。马氏体板条内存在大量得位错,所以板条马氏体得亚结构就就是高密度得位错和位错缠结。板条状马氏体也称为位错型马氏体。、片状马氏体就就是中、高碳钢中形成得一种典型马氏体组织,其形貌特征可描述如下: 在一个原奥氏体晶粒内部有许多相互有一定角度得马氏体片。马氏体片得空间形态为双凸透镜状,横截面为针状或竹叶状。在原奥氏体晶粒中首先形成得马氏体片贯穿整个晶粒,将奥氏体晶粒分割,以后陆续形成得马氏体片越来越小,所以马氏体片得尺寸取决于原始奥氏体晶粒得尺寸。片状马氏体得形成温度较低,在马氏体片得周围往往存在着残余奥氏体。 片状马氏体得内部亚结构主要就就是孪晶。当碳含量较高时,在马氏体片中可以看到中脊,中脊面就就是密度很高得微孪晶区。马氏体片形成时得相互撞击,马氏体片中存在大量得纤维裂纹。３、贝氏体:贝氏体得组织形态:、上贝氏体上贝氏体形成于贝氏体转变区较高温度范围,中、高碳钢大约在 350-550℃形成。为成束分布、平行排列得条状铁素体和夹于其间得断续条状渗碳体得混合物。多在奥氏体晶界形核,自晶界得一侧或两侧向晶内长大,具有羽毛状特征。 上贝氏体中铁素体得亚结构就就是位错,其密度比板条马氏体低 2-３个数量级,随形成温度降低,位错密度增大。随碳含量增...
