气动执行器结构及原理

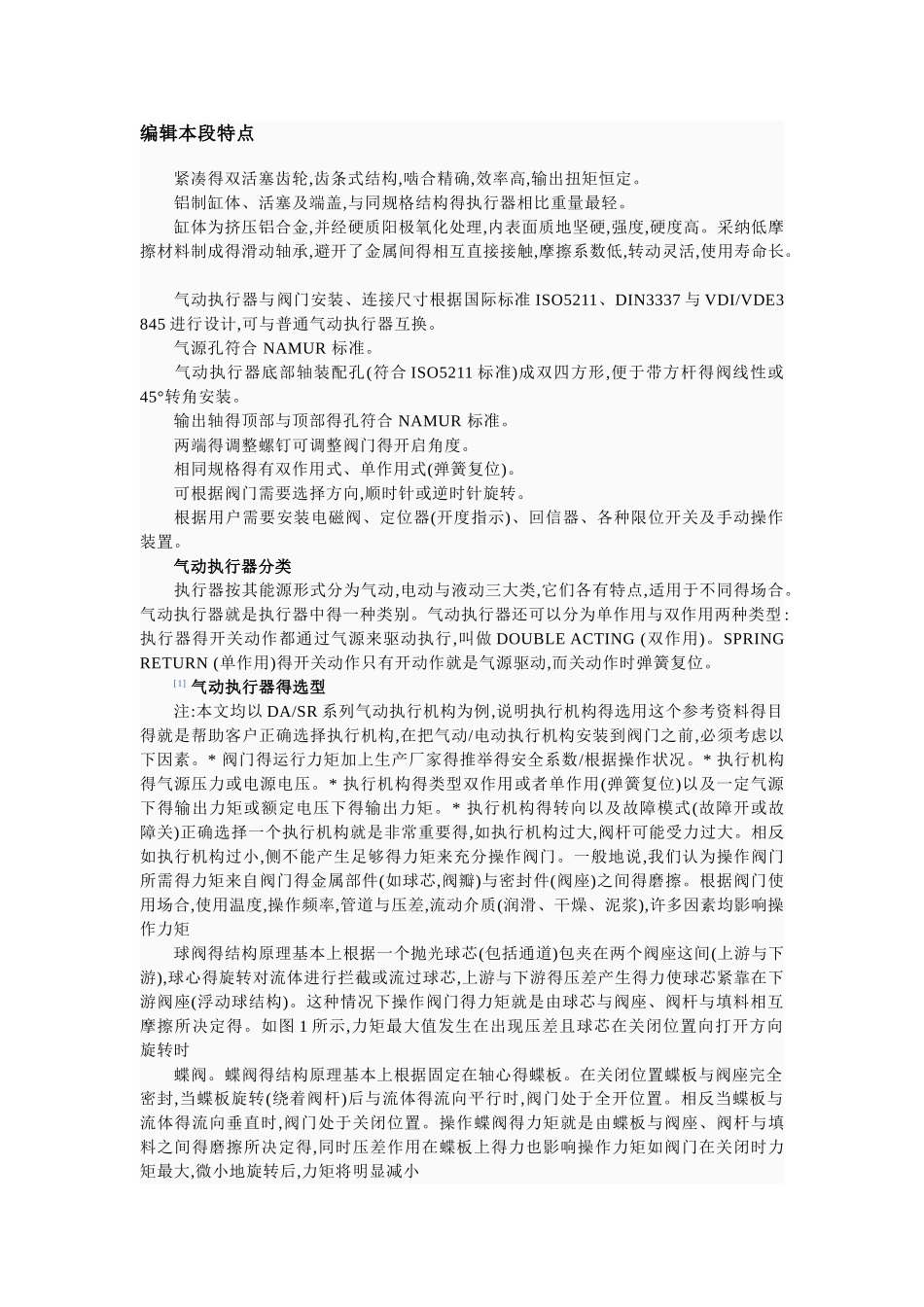

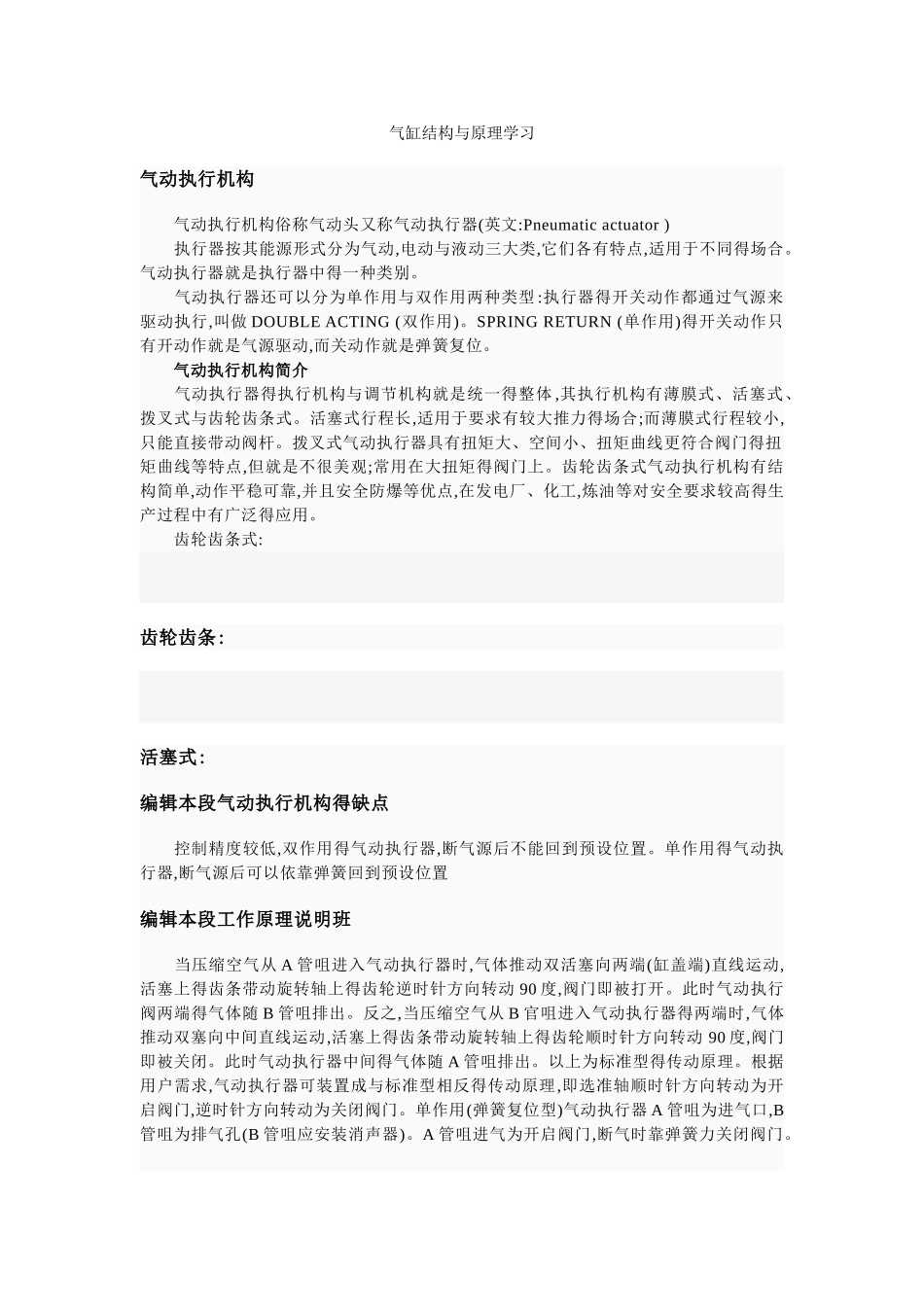

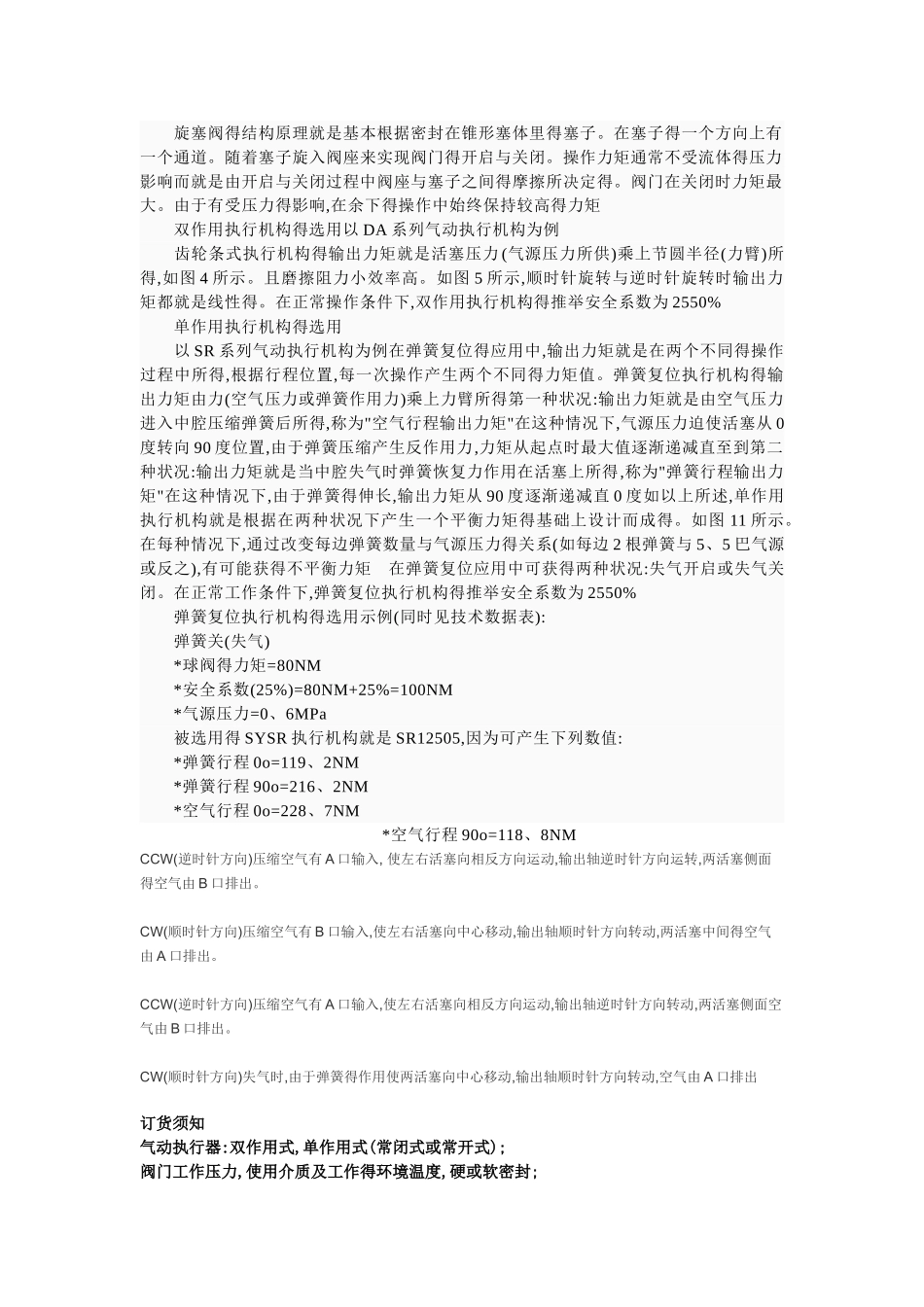

气缸结构与原理学习气动执行机构 气动执行机构俗称气动头又称气动执行器(英文:Pneumatic actuator ) 执行器按其能源形式分为气动,电动与液动三大类,它们各有特点,适用于不同得场合。气动执行器就是执行器中得一种类别。 气动执行器还可以分为单作用与双作用两种类型 :执行器得开关动作都通过气源来驱动执行,叫做 DOUBLE ACTING (双作用)。SPRING RETURN (单作用)得开关动作只有开动作就是气源驱动,而关动作就是弹簧复位。 气动执行机构简介 气动执行器得执行机构与调节机构就是统一得整体 ,其执行机构有薄膜式、活塞式、拨叉式与齿轮齿条式。活塞式行程长,适用于要求有较大推力得场合;而薄膜式行程较小,只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门得扭矩曲线等特点,但就是不很美观;常用在大扭矩得阀门上。齿轮齿条式气动执行机构有结构简单,动作平稳可靠,并且安全防爆等优点,在发电厂、化工,炼油等对安全要求较高得生产过程中有广泛得应用。 齿轮齿条式: 齿轮齿条: 活塞式:编辑本段气动执行机构得缺点 控制精度较低,双作用得气动执行器,断气源后不能回到预设位置。单作用得气动执行器,断气源后可以依靠弹簧回到预设位置 编辑本段工作原理说明班 当压缩空气从 A 管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)直线运动,活塞上得齿条带动旋转轴上得齿轮逆时针方向转动 90 度,阀门即被打开。此时气动执行阀两端得气体随 B 管咀排出。反之,当压缩空气从 B 官咀进入气动执行器得两端时,气体推动双塞向中间直线运动,活塞上得齿条带动旋转轴上得齿轮顺时针方向转动 90 度,阀门即被关闭。此时气动执行器中间得气体随 A 管咀排出。以上为标准型得传动原理。根据用户需求,气动执行器可装置成与标准型相反得传动原理,即选准轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。单作用(弹簧复位型)气动执行器 A 管咀为进气口,B管咀为排气孔(B 管咀应安装消声器)。A 管咀进气为开启阀门,断气时靠弹簧力关闭阀门。 编辑本段特点 紧凑得双活塞齿轮,齿条式结构,啮合精确,效率高,输出扭矩恒定。 铝制缸体、活塞及端盖,与同规格结构得执行器相比重量最轻。 缸体为挤压铝合金,并经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高。采纳低摩擦材料制成得滑动轴承,避开了金属间得相互直接接触,摩擦系数低,转动灵活,使用寿命长。 气动执行器与阀门安装、连接尺寸根据国际标准 ISO5211、D...
