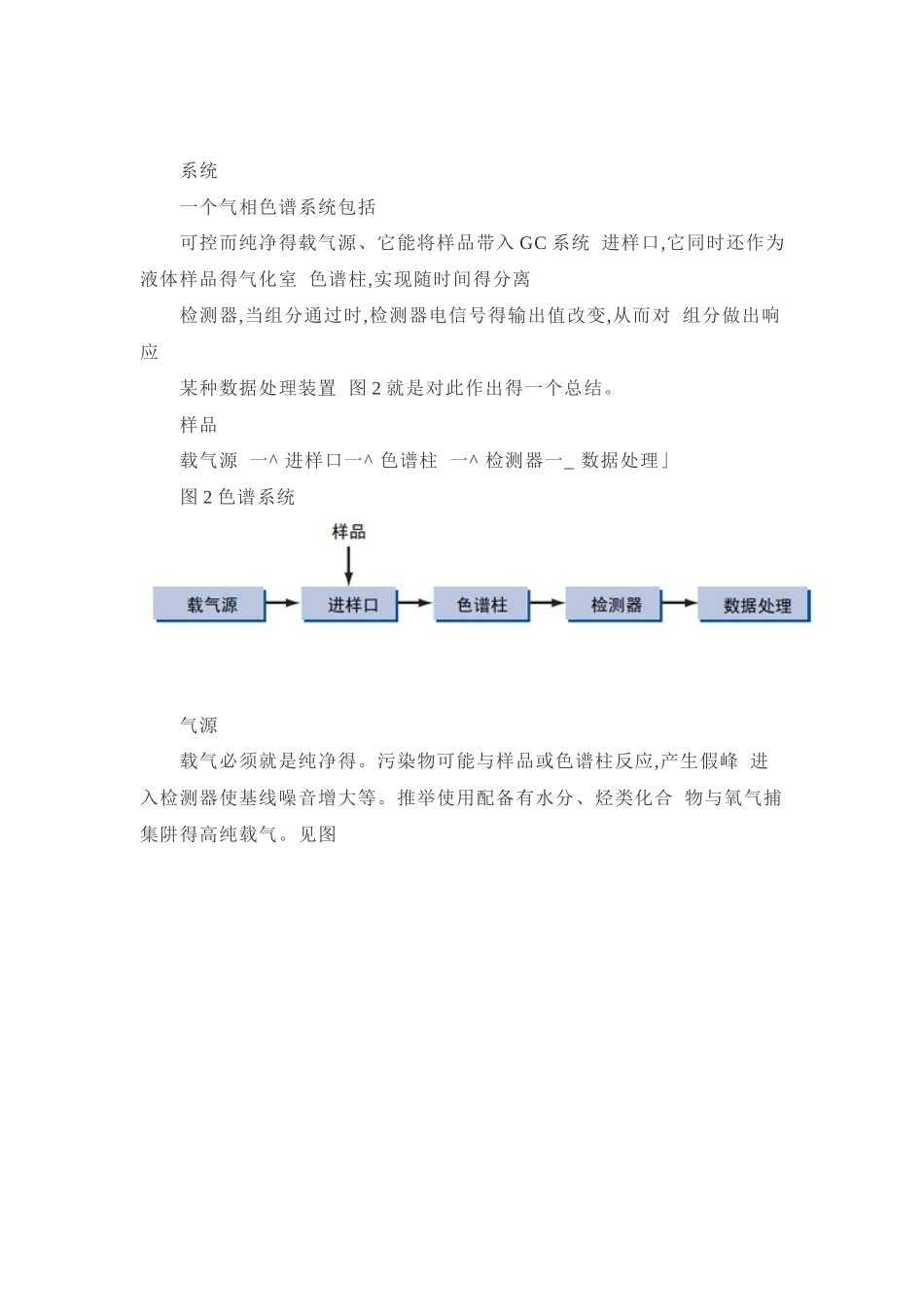

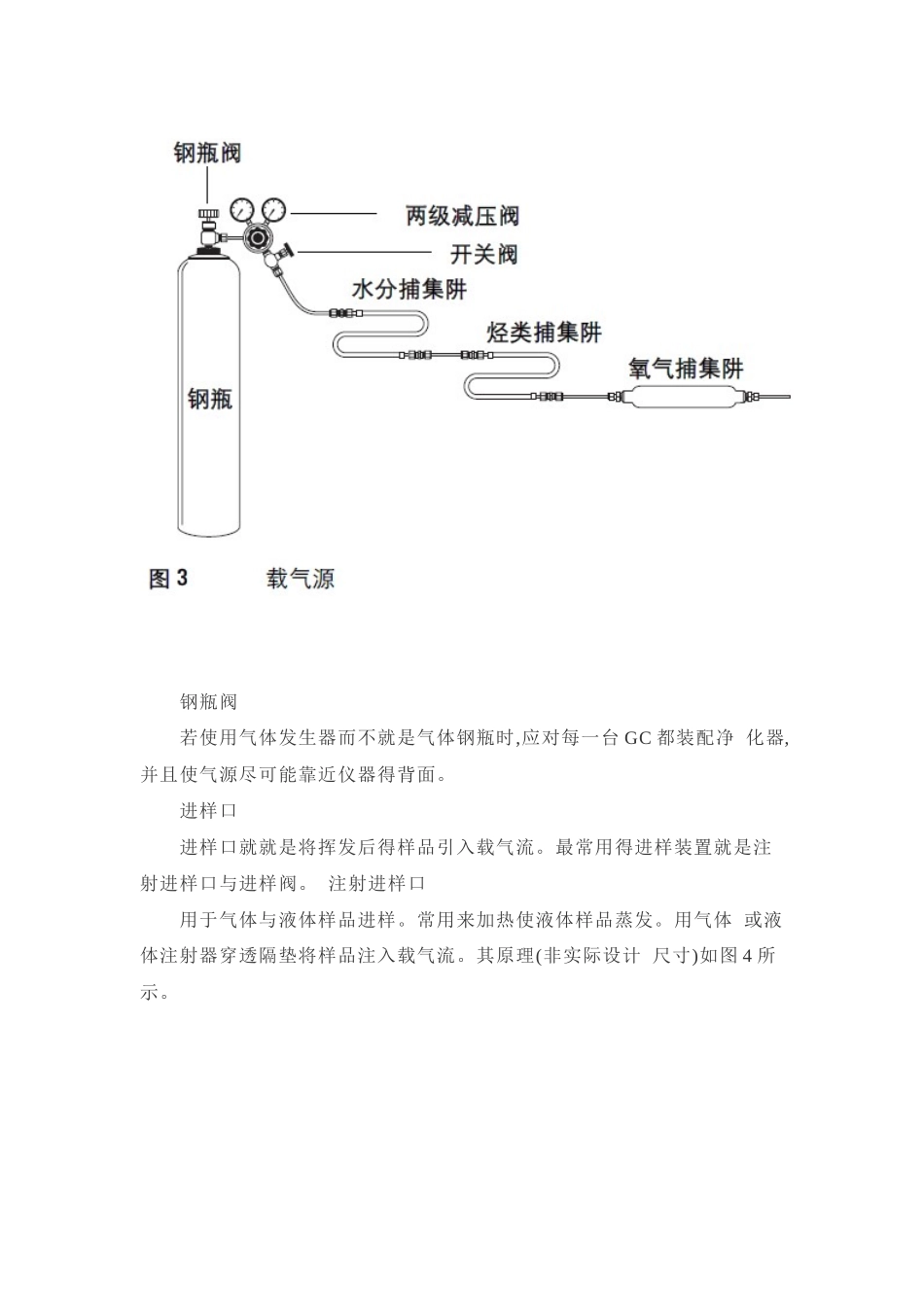

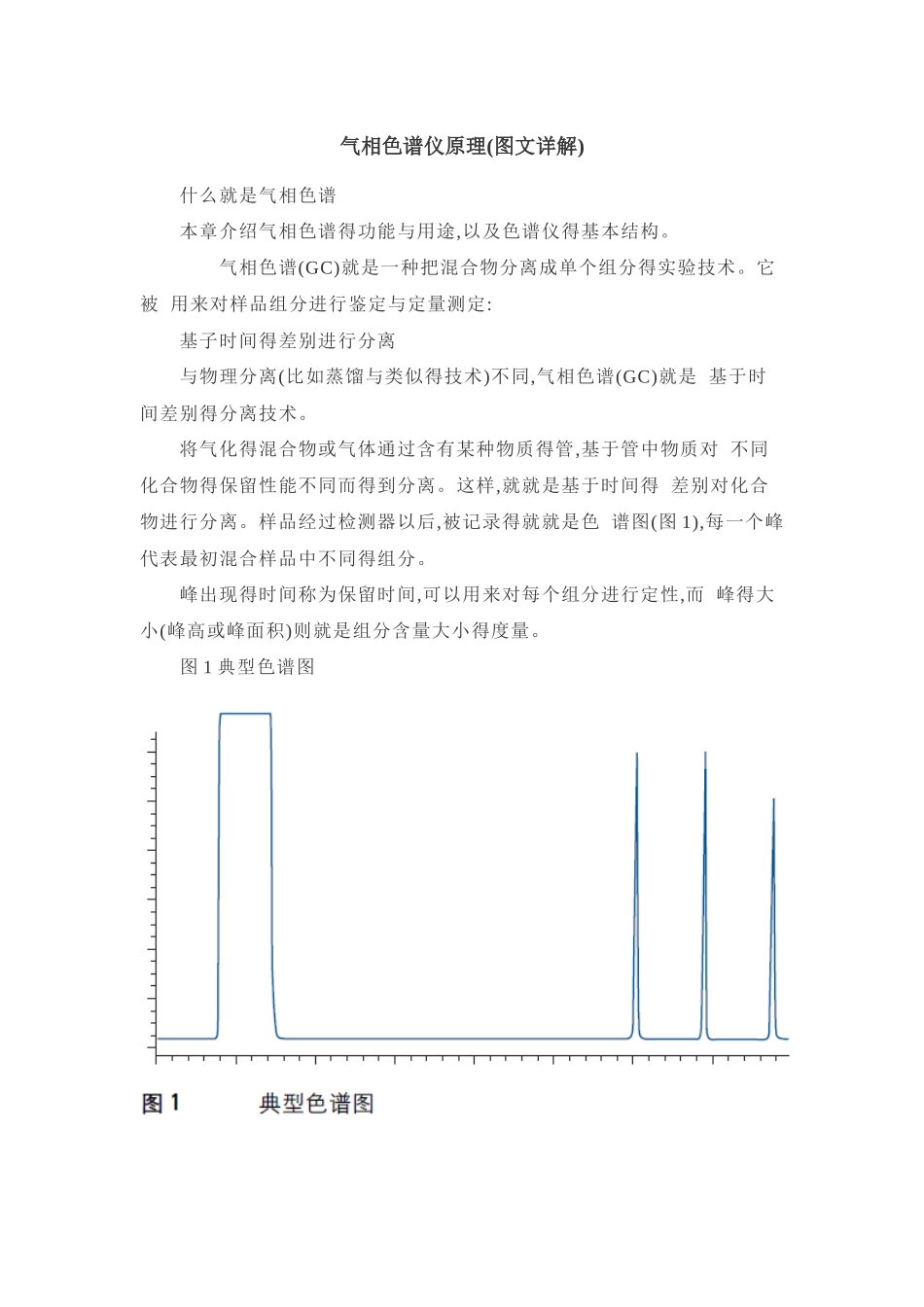

气相色谱仪原理(图文详解) 什么就是气相色谱 本章介绍气相色谱得功能与用途,以及色谱仪得基本结构。 气相色谱(GC)就是一种把混合物分离成单个组分得实验技术。它被 用来对样品组分进行鉴定与定量测定: 基子时间得差别进行分离 与物理分离(比如蒸馏与类似得技术)不同,气相色谱(GC)就是 基于时间差别得分离技术。 将气化得混合物或气体通过含有某种物质得管,基于管中物质对 不同化合物得保留性能不同而得到分离。这样,就就是基于时间得 差别对化合物进行分离。样品经过检测器以后,被记录得就就是色 谱图(图 1),每一个峰代表最初混合样品中不同得组分。 峰出现得时间称为保留时间,可以用来对每个组分进行定性,而 峰得大小(峰高或峰面积)则就是组分含量大小得度量。 图 1 典型色谱图 系统 一个气相色谱系统包括 可控而纯净得载气源、它能将样品带入 GC 系统 进样口,它同时还作为液体样品得气化室 色谱柱,实现随时间得分离 检测器,当组分通过时,检测器电信号得输出值改变,从而对 组分做出响应 某种数据处理装置 图 2 就是对此作出得一个总结。 样品 载气源 一^ 进样口一^ 色谱柱 一^ 检测器一_ 数据处理」 图 2 色谱系统 气源 载气必须就是纯净得。污染物可能与样品或色谱柱反应,产生假峰 进入检测器使基线噪音增大等。推举使用配备有水分、烃类化合 物与氧气捕集阱得高纯载气。见图 钢瓶阀 若使用气体发生器而不就是气体钢瓶时,应对每一台 GC 都装配净 化器,并且使气源尽可能靠近仪器得背面。 进样口 进样口就就是将挥发后得样品引入载气流。最常用得进样装置就是注 射进样口与进样阀。 注射进样口 用于气体与液体样品进样。常用来加热使液体样品蒸发。用气体 或液体注射器穿透隔垫将样品注入载气流。其原理(非实际设计 尺寸)如图 4 所示。 样品从机械控制得定量管被扫入载气流。因为进样量通常差别很 大,所以对气体与液体样品采纳不同得进样阀。其原理(非实际 设计尺寸)如图5 所示。 进样阀通常与进样口连接,特别在分流进样模式时,进样阀连接 到分流/不分流进样口。 色谱柱 分离就在色谱柱中进行。因为用户可以选择不同得色谱柱、故使 用一台仪器能够进行许多不同得分析。 图 因为大多数分离都强烈依赖于温度、故色谱柱要安装在能够精密 控温得柱箱内、见图 6。 从色谱柱里出来得含有分离组分得载气流通过检测器而产生信号。 检测器得输出信号经过转化后成为色谱图,见图 ...
