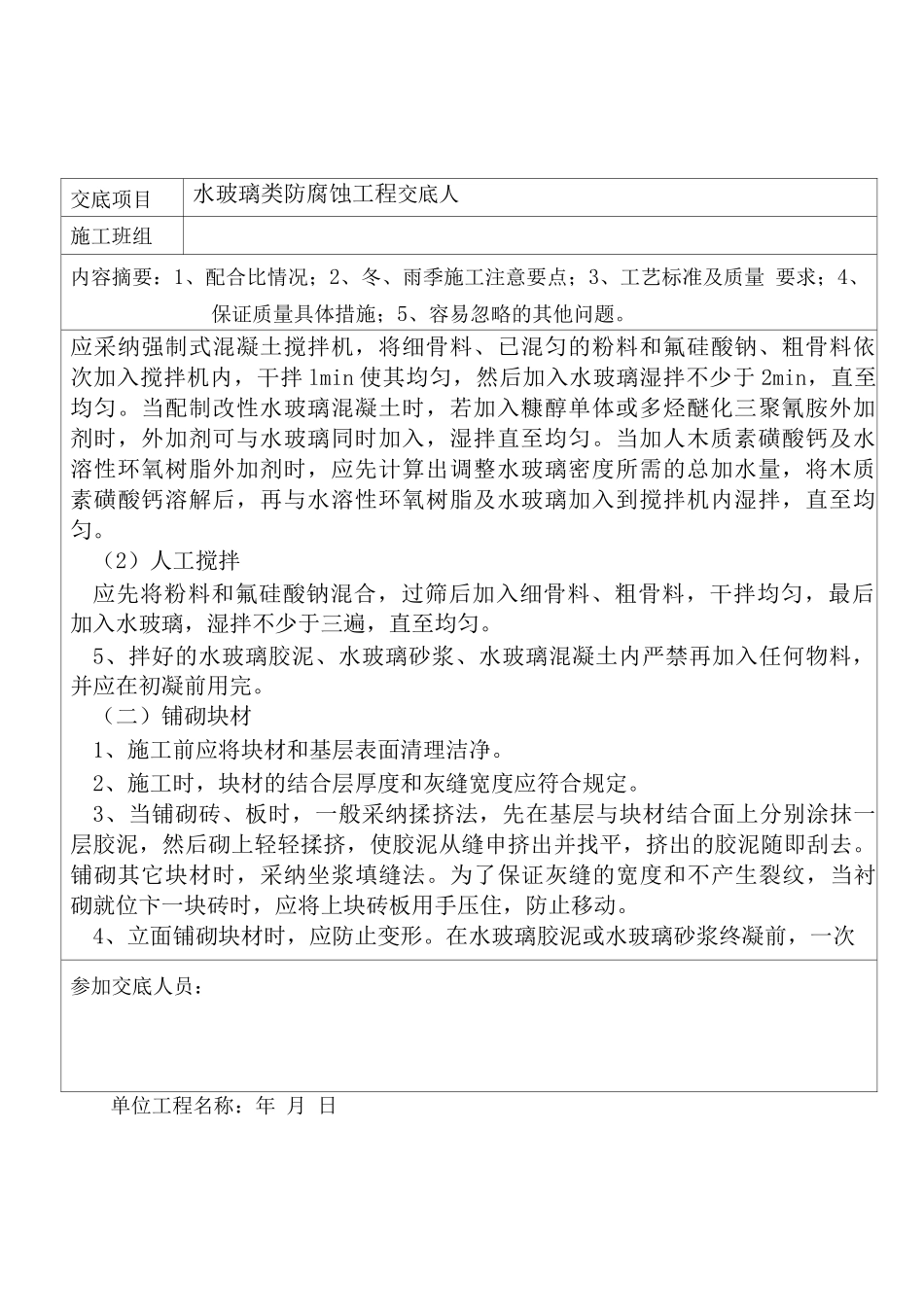

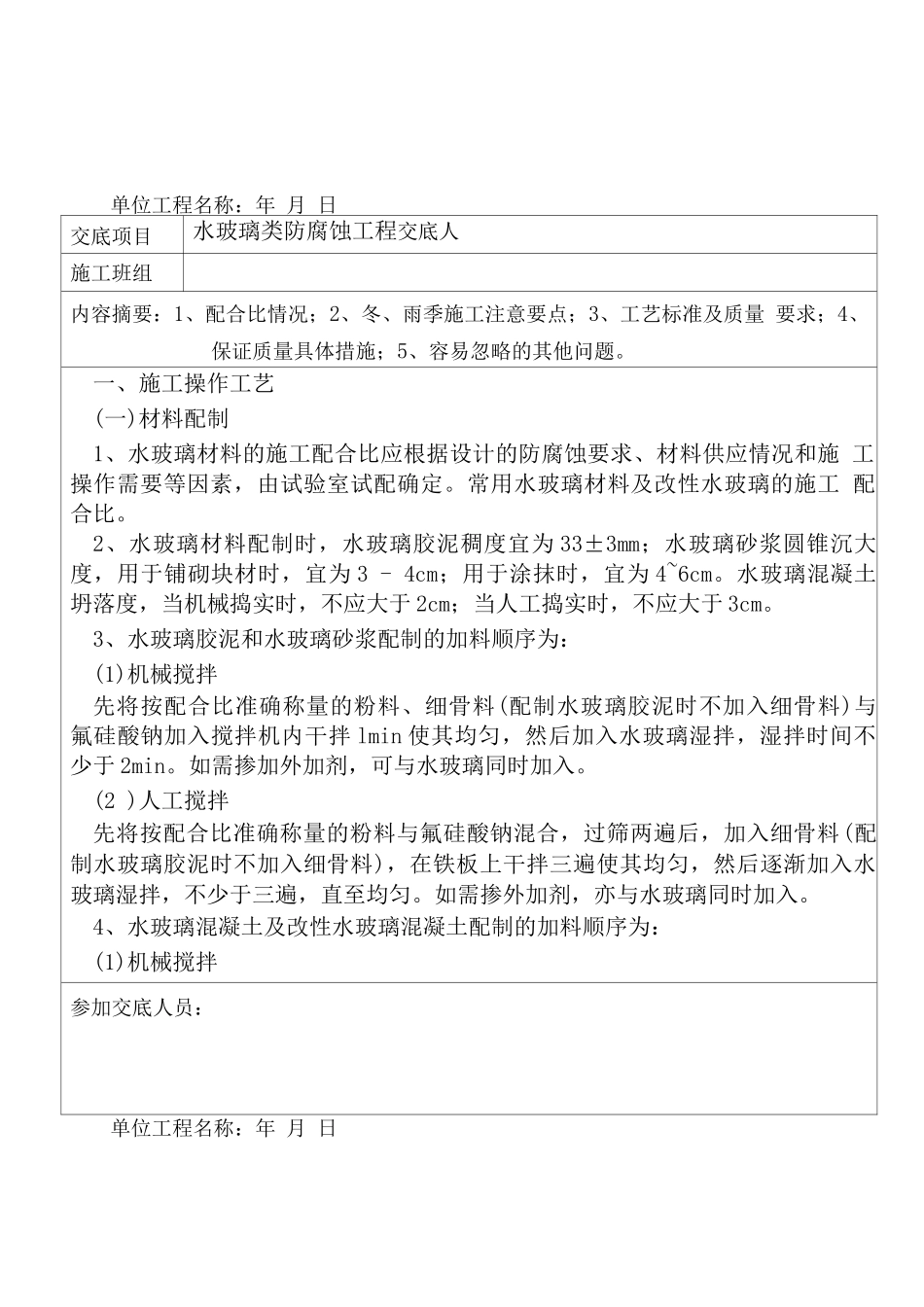

单位工程名称：年 月 日交底项目水玻璃类防腐蚀工程交底人施工班组内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量 要求；4、保证质量具体措施；5、容易忽略的其他问题。一、施工操作工艺(一)材料配制1、水玻璃材料的施工配合比应根据设计的防腐蚀要求、材料供应情况和施 工操作需要等因素，由试验室试配确定。常用水玻璃材料及改性水玻璃的施工 配合比。2、水玻璃材料配制时，水玻璃胶泥稠度宜为 33±3mm；水玻璃砂浆圆锥沉大 度，用于铺砌块材时，宜为 3 - 4cm；用于涂抹时，宜为 4~6cm。水玻璃混凝土 坍落度，当机械捣实时，不应大于 2cm；当人工捣实时，不应大于 3cm。3、水玻璃胶泥和水玻璃砂浆配制的加料顺序为：(1)机械搅拌先将按配合比准确称量的粉料、细骨料(配制水玻璃胶泥时不加入细骨料)与 氟硅酸钠加入搅拌机内干拌 lmin 使其均匀，然后加入水玻璃湿拌，湿拌时间不 少于 2min。如需掺加外加剂，可与水玻璃同时加入。(2 )人工搅拌先将按配合比准确称量的粉料与氟硅酸钠混合，过筛两遍后，加入细骨料(配 制水玻璃胶泥时不加入细骨料)，在铁板上干拌三遍使其均匀，然后逐渐加入水 玻璃湿拌，不少于三遍，直至均匀。如需掺外加剂，亦与水玻璃同时加入。4、水玻璃混凝土及改性水玻璃混凝土配制的加料顺序为：(1)机械搅拌参加交底人员：单位工程名称：年 月 日交底项目水玻璃类防腐蚀工程交底人施工班组内容摘要：1、配合比情况；2、冬、雨季施工注意要点；3、工艺标准及质量 要求；4、保证质量具体措施；5、容易忽略的其他问题。应采纳强制式混凝土搅拌机，将细骨料、已混匀的粉料和氟硅酸钠、粗骨料依 次加入搅拌机内，干拌 lmin 使其均匀，然后加入水玻璃湿拌不少于 2min，直至 均匀。当配制改性水玻璃混凝土时，若加入糠醇单体或多烃醚化三聚氰胺外加 剂时，外加剂可与水玻璃同时加入，湿拌直至均匀。当加人木质素磺酸钙及水 溶性环氧树脂外加剂时，应先计算出调整水玻璃密度所需的总加水量，将木质 素磺酸钙溶解后，再与水溶性环氧树脂及水玻璃加入到搅拌机内湿拌，直至均 匀。（2）人工搅拌应先将粉料和氟硅酸钠混合，过筛后加入细骨料、粗骨料，干拌均匀，最后 加入水玻璃，湿拌不少于三遍，直至均匀。5、拌好的水玻璃胶泥、水玻璃砂浆、水玻璃混凝土内严禁再加入任何物料， 并应在初凝前用完。（二）铺砌块材1、施工前应将块材和基层表面清理洁净。2、施工时，块材的结...
