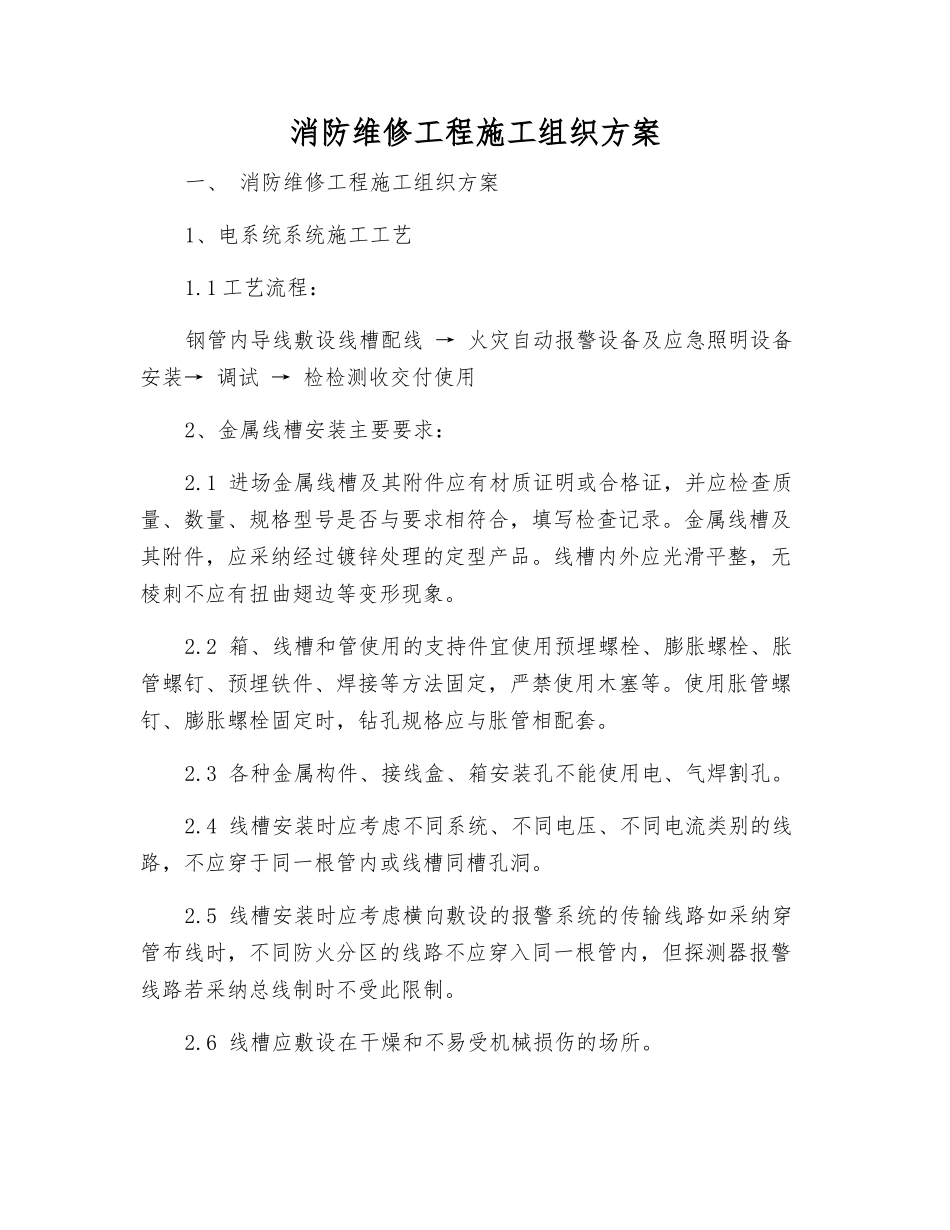

消防维修工程施工组织方案一、 消防维修工程施工组织方案1、电系统系统施工工艺1.1 工艺流程：钢管内导线敷设线槽配线 → 火灾自动报警设备及应急照明设备安装→ 调试 → 检检测收交付使用2、金属线槽安装主要要求：2.1 进场金属线槽及其附件应有材质证明或合格证，并应检查质量、数量、规格型号是否与要求相符合，填写检查记录。金属线槽及其附件，应采纳经过镀锌处理的定型产品。线槽内外应光滑平整，无棱刺不应有扭曲翅边等变形现象。2.2 箱、线槽和管使用的支持件宜使用预埋螺栓、膨胀螺栓、胀管螺钉、预埋铁件、焊接等方法固定，严禁使用木塞等。使用胀管螺钉、膨胀螺栓固定时，钻孔规格应与胀管相配套。2.3 各种金属构件、接线盒、箱安装孔不能使用电、气焊割孔。2.4 线槽安装时应考虑不同系统、不同电压、不同电流类别的线路，不应穿于同一根管内或线槽同槽孔洞。2.5 线槽安装时应考虑横向敷设的报警系统的传输线路如采纳穿管布线时，不同防火分区的线路不应穿入同一根管内，但探测器报警线路若采纳总线制时不受此限制。2.6 线槽应敷设在干燥和不易受机械损伤的场所。2.7 线槽敷设宜采纳单独卡具吊装或支撑物固定，吊杆的直径不应小于 6mm，固定支架间距一般不应大于 1～1.5m，在进出接线盒、箱、柜、转角、转弯和弯形缝两端及丁字接头的三端 0.5m 以内，应当设置固定支撑点。2.8 线槽接口应平直、严密，槽盖应齐全、平整、无翘角。2.9 固定或连接线槽的螺钉或其它紧固件紧固后其端都应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫。2.10 线槽的出线口和转角、转弯处应位置正确、光滑、无毛刺。2.11 线槽敷设应平直整齐，水平和垂直允许偏差为其长度的2‰，且全长允许偏差为 20mm，并列安装时槽盖应便于开启。2.12 金属线槽的连接处不应在穿过楼板或墙壁等处进行。2.13 金属线槽与消防设备采纳金属软管和可挠性金属管作跨接时，其长度不宜大于 2m，且应采纳卡具固定，其固定点间距不应大于0.5m，且端头用锁母或卡箍固定，并根据相关规定接地。2.14 暗装消火栓配管时，接线盒不应放在消火栓箱的后侧，而应侧面进线。2.15 消防设备与管线的工作接地、保护地应按设计和有关法律规范、文件要求施工。3、钢管内绝缘导线敷设和线槽配线要求：3.1 进场的绝缘导线和控制电缆的规格型号、数量、合格证等应当符合设计法律规范和要求，并及时填写进场材料检查记录。3.2 火灾自动报警系统传输...
