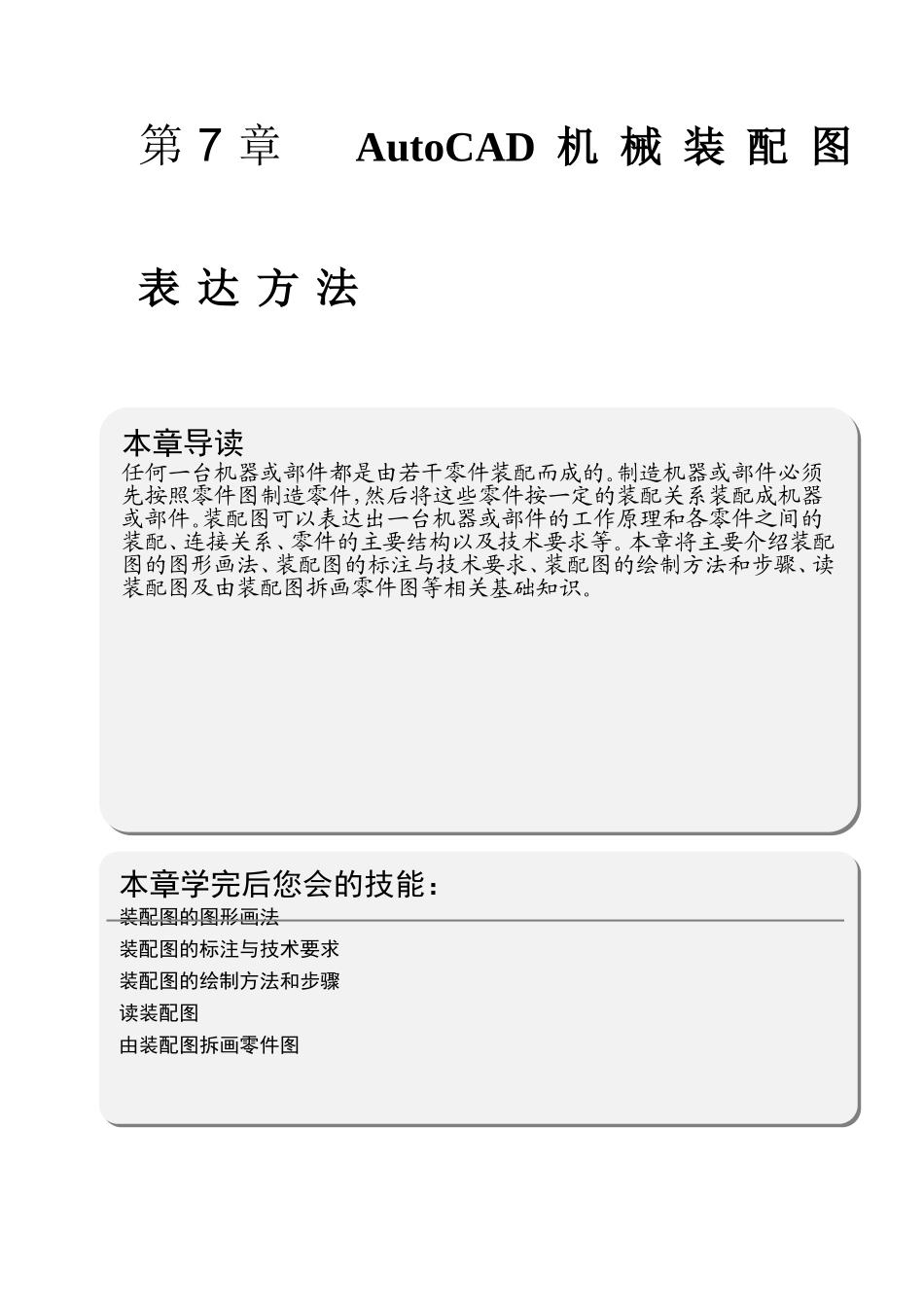

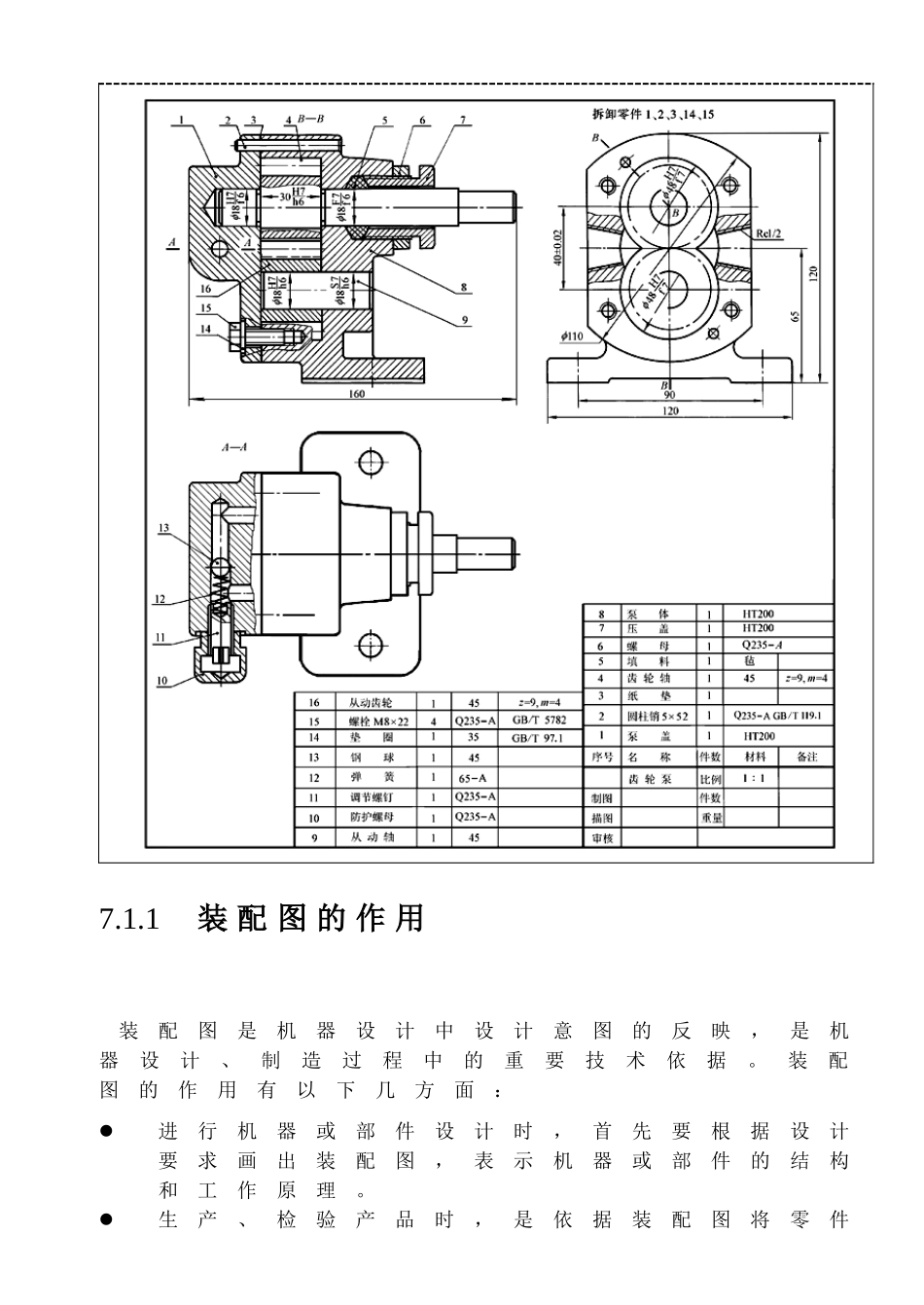

第7章AutoCAD机械装配图表达方法本章导读任何一台机器或部件都是由若干零件装配而成的。制造机器或部件必须先按照零件图制造零件，然后将这些零件按一定的装配关系装配成机器或部件。装配图可以表达出一台机器或部件的工作原理和各零件之间的装配、连接关系、零件的主要结构以及技术要求等。本章将主要介绍装配图的图形画法、装配图的标注与技术要求、装配图的绘制方法和步骤、读装配图及由装配图拆画零件图等相关基础知识。本章导读任何一台机器或部件都是由若干零件装配而成的。制造机器或部件必须先按照零件图制造零件，然后将这些零件按一定的装配关系装配成机器或部件。装配图可以表达出一台机器或部件的工作原理和各零件之间的装配、连接关系、零件的主要结构以及技术要求等。本章将主要介绍装配图的图形画法、装配图的标注与技术要求、装配图的绘制方法和步骤、读装配图及由装配图拆画零件图等相关基础知识。本章学完后您会的技能：装配图的图形画法装配图的标注与技术要求装配图的绘制方法和步骤读装配图由装配图拆画零件图本章学完后您会的技能：装配图的图形画法装配图的标注与技术要求装配图的绘制方法和步骤读装配图由装配图拆画零件图7.1装配图的概述装配图是表示产品及其组成部分的连接、装配关系的图样。它应表明机器或部件的结构形状、装配关系、工作原理、技术要求等内容。一副完整的装配图如下图所示。本章实例效果：本章实例效果：7.1.1装配图的作用装配图是机器设计中设计意图的反映，是机器设计、制造过程中的重要技术依据。装配图的作用有以下几方面：进行机器或部件设计时，首先要根据设计要求画出装配图，表示机器或部件的结构和工作原理。生产、检验产品时，是依据装配图将零件装成产品，并按照图样的技术要求检验产品。使用、维修时，要根据装配图了解产品的结构、性能、传动路线、工作原理等，从而决定操作、保养和维修的方法。在技术交流时，装配图也是不可缺少的资料。因此，装配图是设计、制造和使用机器或部件的重要技术文件。7.1.2装配图的内容从球阀的装配图中可知装配图应包括以下内容：一组视图：表达各组成零件的相互位置、装配关系和连接方式，部件（或机器）的工作原理和结构特点等。必要的尺寸：包括部件或机器的规格（性能）尺寸、零件之间的配合尺寸、外形尺寸、部件或机器的安装尺寸和其它重要尺寸等。技术要求：说明部件或机器的性能、装配、安装、检验、调整或运转的技术要求，一般用文字写出。标题栏、零部件序号和明细栏：同零件图一样，无法用图形或不便用图形表示的内容需要用技术要求加以说明。如有关零件或部件在装配、安装、检验、调试以及正常工作中应当达到的技术要求，常用符号或文字进行标注。例如，球阀装配结构中，在各密封件装配前必须浸透油；装配滚动轴承允许采用机油加热进行组装，油的温度不得超过100℃；零件在装配前必须清洗干净；装配后应按设计和工艺规定进行空载试验。试验时不应有冲击、噪声，温升和渗漏不得超过有关标准规定；齿轮装配后，齿面的接触斑点和侧隙应符合GB10095和GB11365的规定等。球阀的装配图如右图所示。7.1.3装配图的种类根据表达目的的不同可将装配图分为设计装配图、外形装配图、常规装配图、局部装配图和剖视装配图。1.设计装配图设计装配图将主要部件画在一起，以便确定其距离及尺寸关系等，常用来评定该设计的可行性。如下图所示为滑动轴承轴测装配图。2.外形装配图外形装配图概括画出各个部件的结构，如主要尺寸、中心线等，常用来为销售提供相应零部件的目录及明细表。如右图所示为外形测装配图。3.常规装配图常规装配图清楚表达各个部件的装配关系及其作用，包括外形及剖视图、必要的尺寸及零件序号等，并列有明细栏，如下图所示。4.局部装配图局部装配图仅将最复杂的装配部分画成局部剖视图以便于建立主要装配结构，如右图所示。5.剖视装配图复杂的装配关系应画成剖视装配图，以便使不易辨认的隐藏装配结构一目了然的表达清楚，如下图所示。7.2装配图的图形画法在零件图上所采用的各种表达方法，如视图、剖视、断面、局部放大图等也同样适用于画装配图。但是画零...
