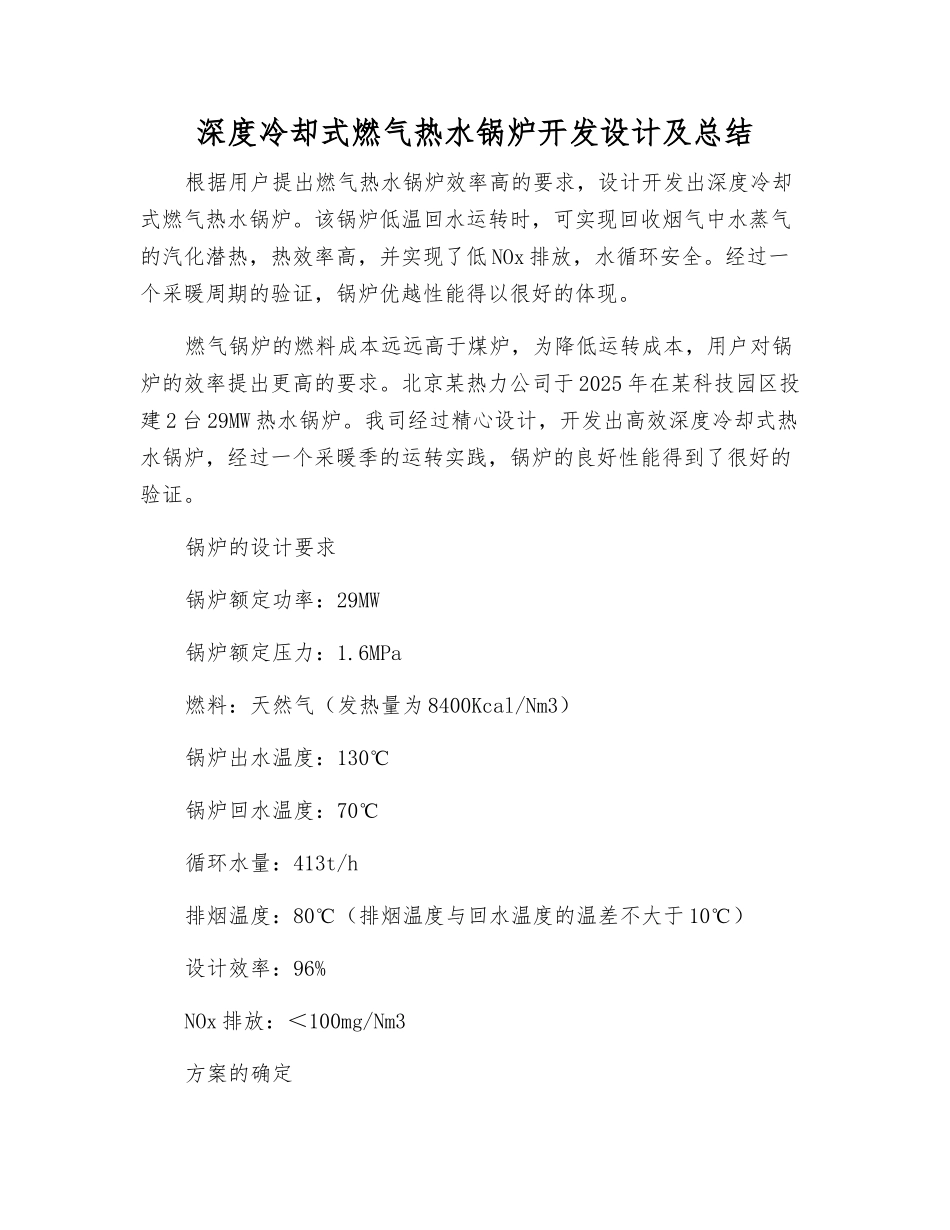

深度冷却式燃气热水锅炉开发设计及总结根据用户提出燃气热水锅炉效率高的要求，设计开发出深度冷却式燃气热水锅炉。该锅炉低温回水运转时，可实现回收烟气中水蒸气的汽化潜热，热效率高，并实现了低 NOx 排放，水循环安全。经过一个采暖周期的验证，锅炉优越性能得以很好的体现。燃气锅炉的燃料成本远远高于煤炉，为降低运转成本，用户对锅炉的效率提出更高的要求。北京某热力公司于 2025 年在某科技园区投建 2 台 29MW 热水锅炉。我司经过精心设计，开发出高效深度冷却式热水锅炉，经过一个采暖季的运转实践，锅炉的良好性能得到了很好的验证。锅炉的设计要求锅炉额定功率：29MW锅炉额定压力：1.6MPa燃料：天然气（发热量为 8400Kcal/Nm3）锅炉出水温度：130℃锅炉回水温度：70℃循环水量：413t/h排烟温度：80℃（排烟温度与回水温度的温差不大于 10℃）设计效率：96%NOx 排放：＜100mg/Nm3方案的确定用户要求燃气热水锅炉功率为 29MW，锅炉为室内布置，我司大型燃气热水锅炉主打炉型为角管直流锅炉和 D 型锅炉，为节约锅炉的高度空间，决定采纳 D 型结构的炉型。而锅炉方案的确定需解决如下问题：(1）D 型锅炉有大量的对流管束，热水锅炉的温差小，密度差小，必须保证锅炉的水循环的可靠性；(2）此台锅炉要求排烟温度 80℃，与 70℃的回水只有 10℃温差，锅炉整体需要比正常 120℃-150℃排烟温度的热水锅炉增加很多的受热面，锅炉体积将增加，要保证锅炉的紧凑性；(3）在低负荷或启炉时，锅炉本体的出口烟温远低于额定计算出口温度，回水温度较低时会有冷凝水产生，并且排烟温度会更低，尾部受热面会有大量冷凝水产生，要做好预防措施；(4)要求锅炉烟气的 NOx 的排放浓度小于 100mg/m3，远低于北京地区 DB11/139《锅炉大气污染物排放标准》的 150mg/m3 排放要求，更低于国家标准 GB13271《锅炉大气污染物排放标准》400 mg/m3 的排放要求。针对以上分析，锅炉设计方案如下：(1）为了进一步保证热水锅炉的水循环安全性，锅炉采纳强制循环的设计，冷凝器、节能器与本体之间的水流采纳串联形式；(2）为了避开锅炉体积过大，锅炉尾部的节能器、冷凝器采纳螺旋翅片管形式，使锅炉在相同体积下拥有更多的受热面积；(3）为了避开本体的腐蚀，设计要求实现如下：①不管锅炉是额定负荷还是低负荷时，本体的壁面温度要高于烟气露点温度，在设计锅炉水流程时，不但要求与出口烟气（此处烟气温度是锅炉本体最低的部位）换热的受...
