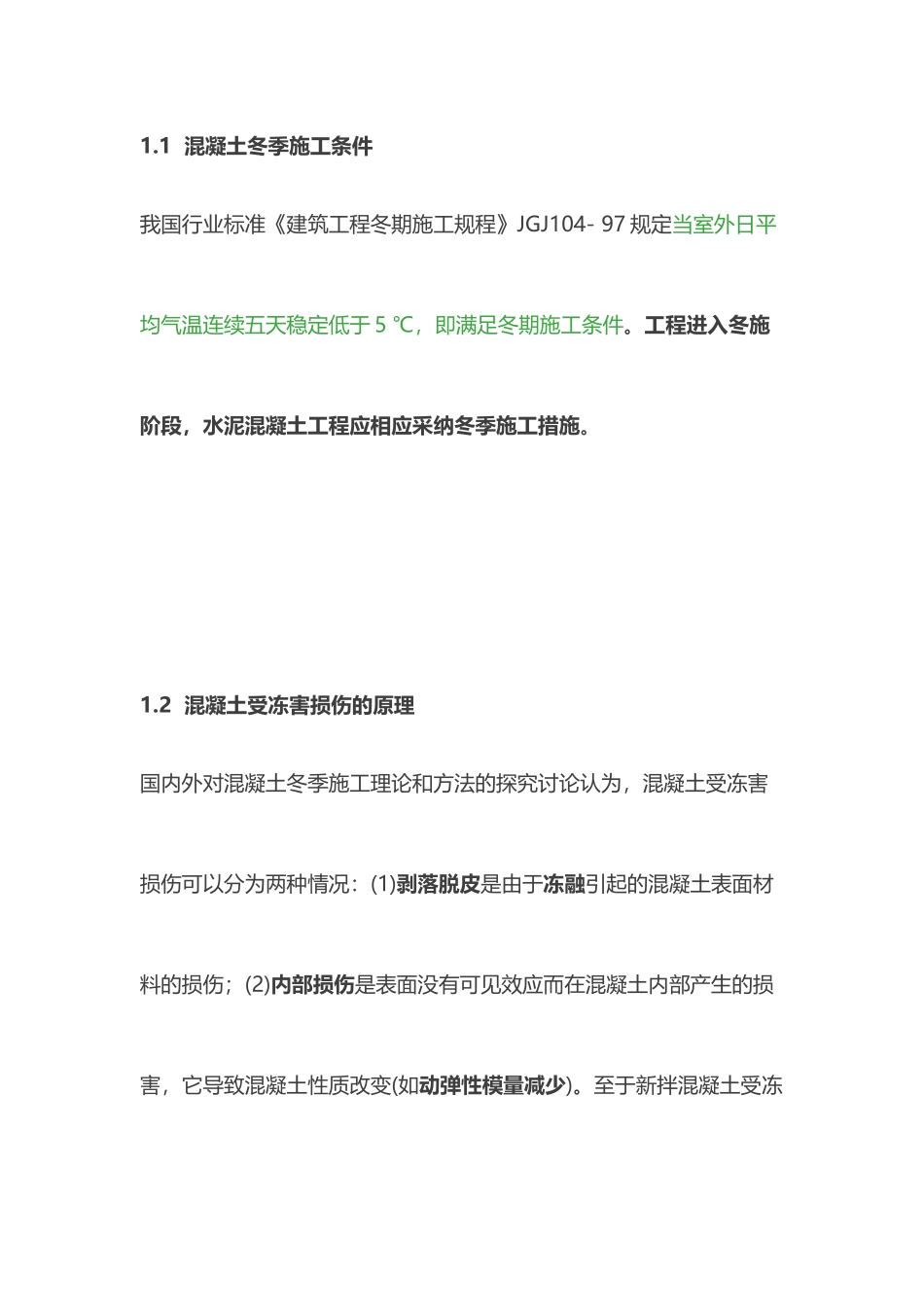

1 混凝土冬季施工条件我国行业标准《建筑工程冬期施工规程》JGJ104- 97 规定当室外日平均气温连续五天稳定低于 5 ℃，即满足冬期施工条件
工程进入冬施阶段，水泥混凝土工程应相应采纳冬季施工措施
2 混凝土受冻害损伤的原理国内外对混凝土冬季施工理论和方法的探究讨论认为，混凝土受冻害损伤可以分为两种情况：(1)剥落脱皮是由于冻融引起的混凝土表面材料的损伤；(2)内部损伤是表面没有可见效应而在混凝土内部产生的损害，它导致混凝土性质改变(如动弹性模量减少)

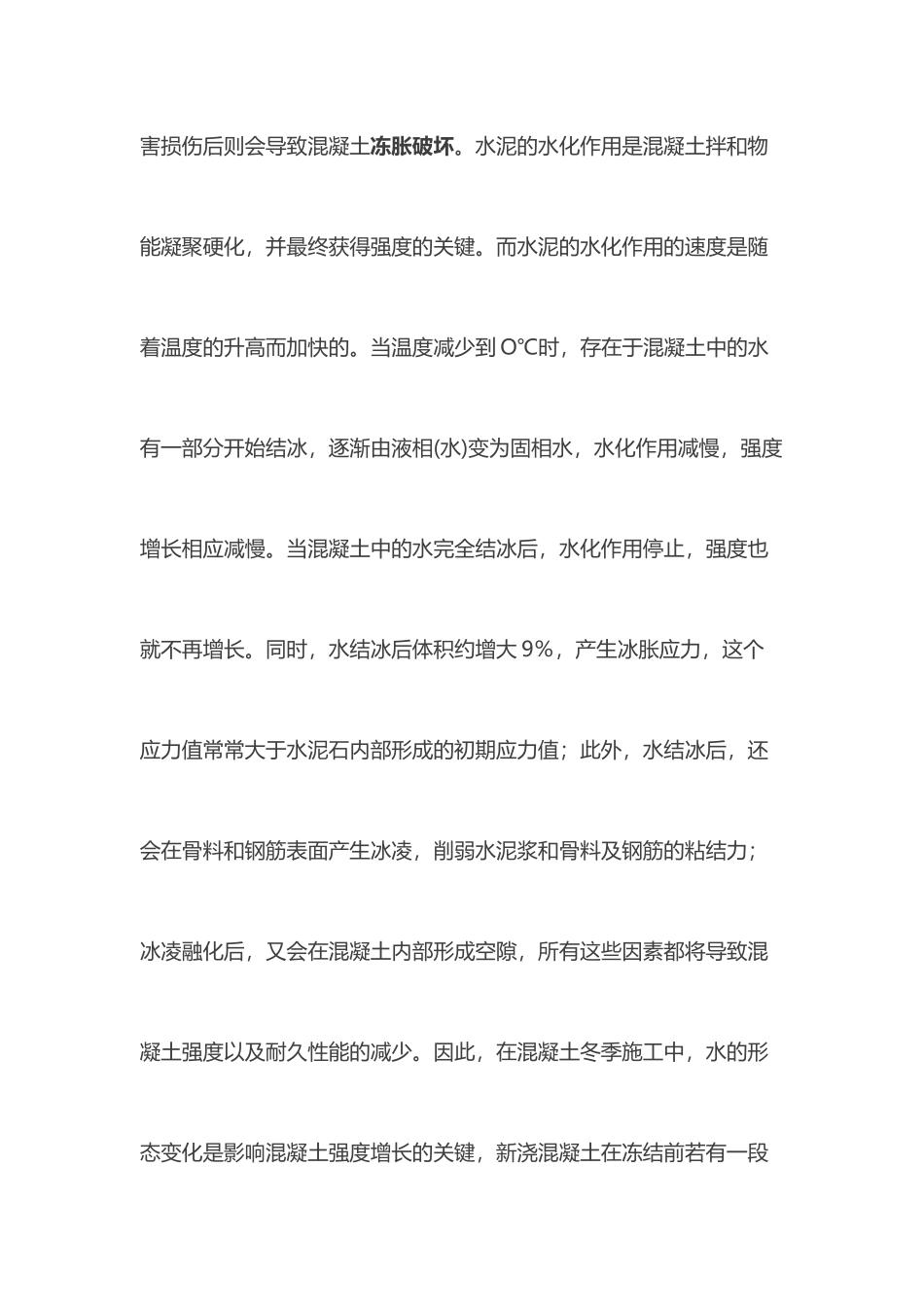

至于新拌混凝土受冻害损伤后则会导致混凝土冻胀破坏
水泥的水化作用是混凝土拌和物能凝聚硬化，并最终获得强度的关键
而水泥的水化作用的速度是随着温度的升高而加快的
当温度减少到 O℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相(水)变为固相水，水化作用减慢，强度增长相应减慢
当混凝土中的水完全结冰后，水化作用停止，强度也就不再增长
同时，水结冰后体积约增大 9％，产生冰胀应力，这个应力值常常大于水泥石内部形成的初期应力值；此外，水结冰后，还会在骨料和钢筋表面产生冰凌，削弱水泥浆和骨料及钢筋的粘结力；冰凌融化后，又会在混凝土内部形成空隙，所有这些因素都将导致混凝土强度以及耐久性能的减少

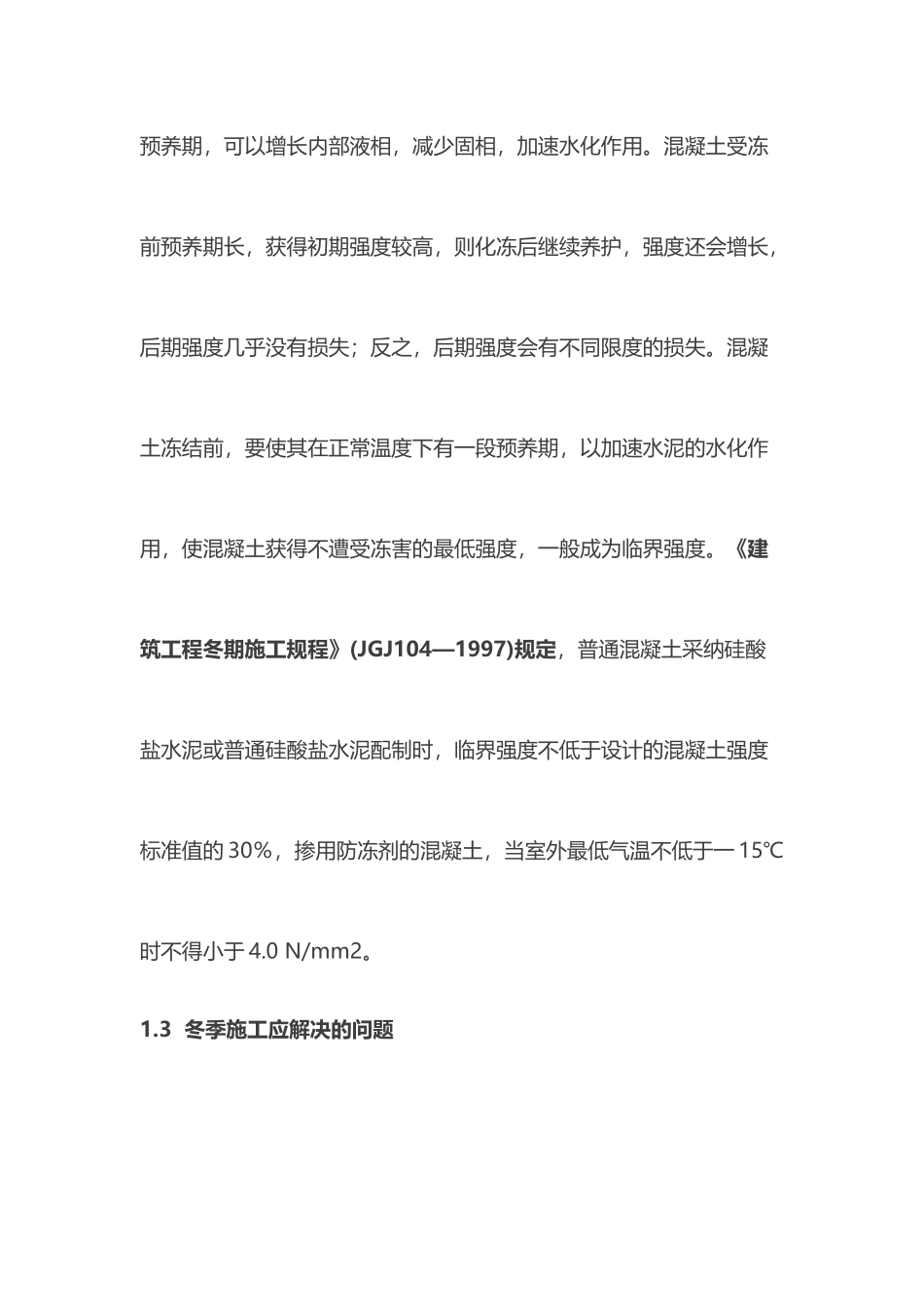

因此，在混凝土冬季施工中，水的形态变化是影响混凝土强度增长的关键，新浇混凝土在冻结前若有一段预养期，可以增长内部液相，减少固相，加速水化作用
混凝土受冻前预养期长，获得初期强度较高，则化冻后继续养护，强度还会增长，后期强度几乎没有损失；反之，后期强度会有不同限度的损失
混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般成为临界强度
《建筑工程冬期施工规程》(JGJ104—1997)规定，普通混凝土采纳硅酸盐水泥或普通硅酸盐水泥配制时，临界强度不低于设计的混凝土强度标准值的 3
