混凝土开裂的原因

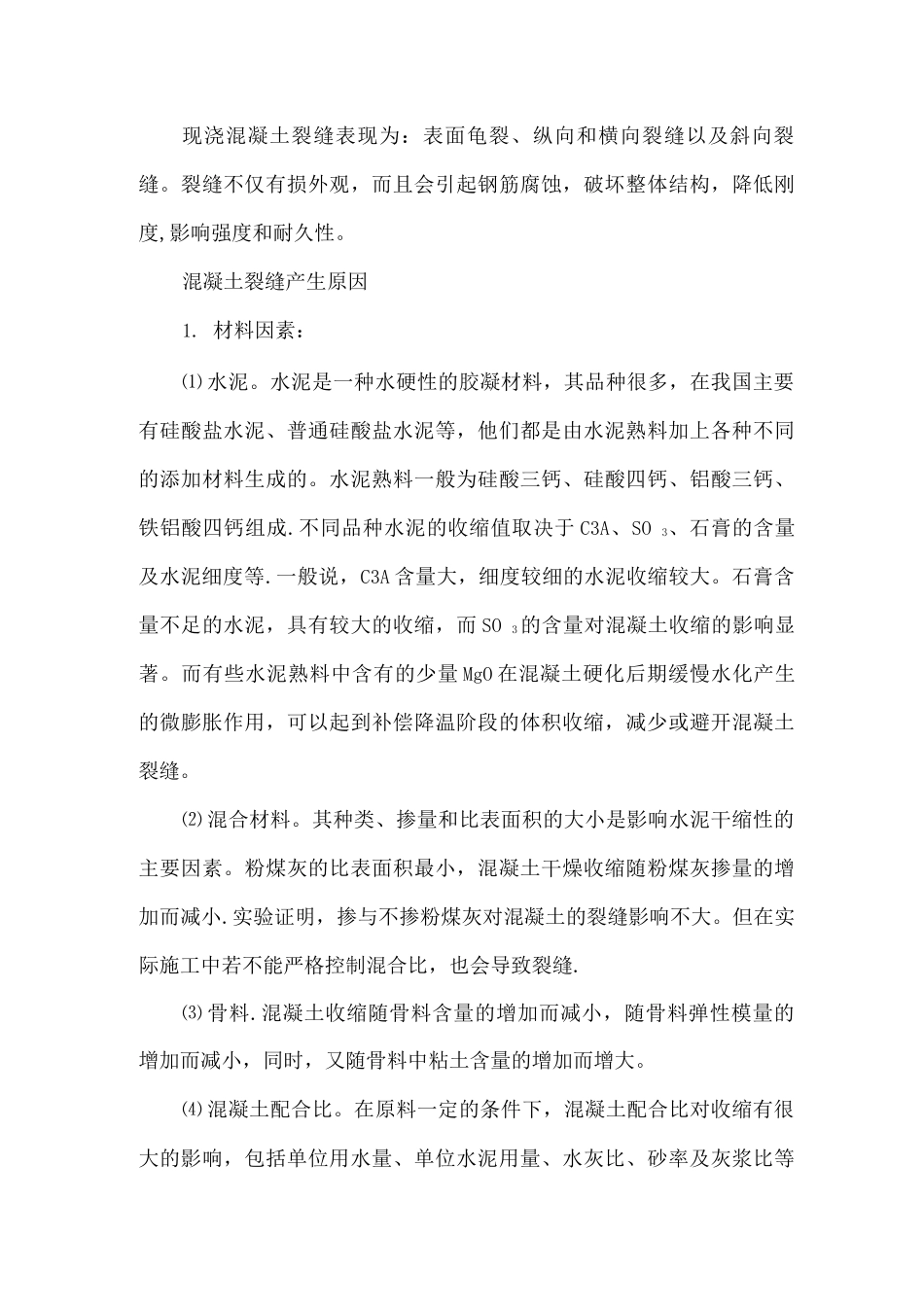

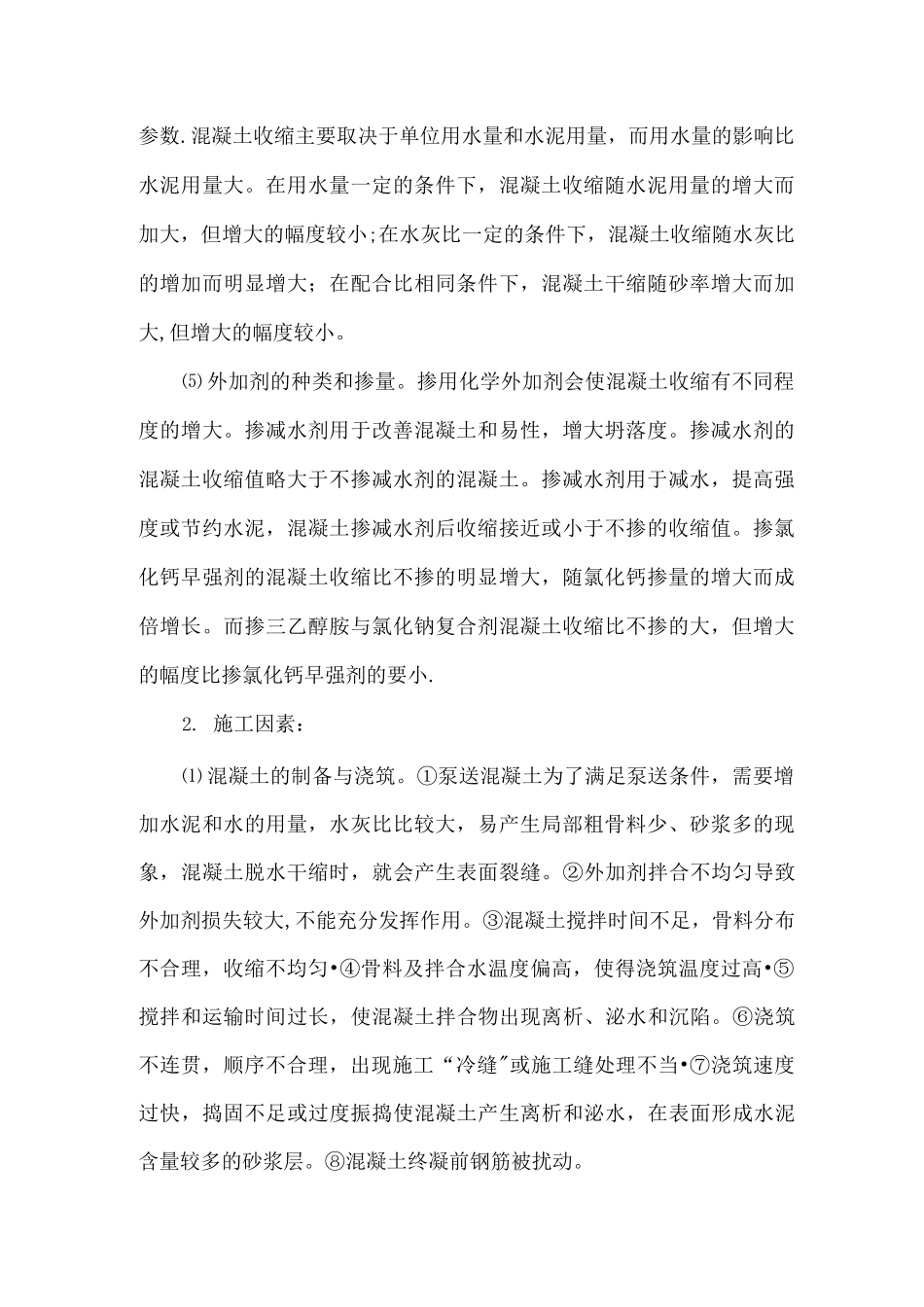

现浇混凝土裂缝表现为：表面龟裂、纵向和横向裂缝以及斜向裂缝。裂缝不仅有损外观，而且会引起钢筋腐蚀，破坏整体结构，降低刚度,影响强度和耐久性。混凝土裂缝产生原因1. 材料因素：⑴ 水泥。水泥是一种水硬性的胶凝材料，其品种很多，在我国主要有硅酸盐水泥、普通硅酸盐水泥等，他们都是由水泥熟料加上各种不同的添加材料生成的。水泥熟料一般为硅酸三钙、硅酸四钙、铝酸三钙、铁铝酸四钙组成.不同品种水泥的收缩值取决于 C3A、SO 3、石膏的含量及水泥细度等.一般说，C3A 含量大，细度较细的水泥收缩较大。石膏含量不足的水泥，具有较大的收缩，而 SO 3的含量对混凝土收缩的影响显著。而有些水泥熟料中含有的少量 MgO 在混凝土硬化后期缓慢水化产生的微膨胀作用，可以起到补偿降温阶段的体积收缩，减少或避开混凝土裂缝。⑵ 混合材料。其种类、掺量和比表面积的大小是影响水泥干缩性的主要因素。粉煤灰的比表面积最小，混凝土干燥收缩随粉煤灰掺量的增加而减小.实验证明，掺与不掺粉煤灰对混凝土的裂缝影响不大。但在实际施工中若不能严格控制混合比，也会导致裂缝.⑶ 骨料.混凝土收缩随骨料含量的增加而减小，随骨料弹性模量的增加而减小，同时，又随骨料中粘土含量的增加而增大。⑷ 混凝土配合比。在原料一定的条件下，混凝土配合比对收缩有很大的影响，包括单位用水量、单位水泥用量、水灰比、砂率及灰浆比等参数.混凝土收缩主要取决于单位用水量和水泥用量，而用水量的影响比水泥用量大。在用水量一定的条件下，混凝土收缩随水泥用量的增大而加大，但增大的幅度较小;在水灰比一定的条件下，混凝土收缩随水灰比的增加而明显增大；在配合比相同条件下，混凝土干缩随砂率增大而加大,但增大的幅度较小。⑸ 外加剂的种类和掺量。掺用化学外加剂会使混凝土收缩有不同程度的增大。掺减水剂用于改善混凝土和易性，增大坍落度。掺减水剂的混凝土收缩值略大于不掺减水剂的混凝土。掺减水剂用于减水，提高强度或节约水泥，混凝土掺减水剂后收缩接近或小于不掺的收缩值。掺氯化钙早强剂的混凝土收缩比不掺的明显增大，随氯化钙掺量的增大而成倍增长。而掺三乙醇胺与氯化钠复合剂混凝土收缩比不掺的大，但增大的幅度比掺氯化钙早强剂的要小.2. 施工因素：⑴ 混凝土的制备与浇筑。①泵送混凝土为了满足泵送条件，需要增加水泥和水的用量，水灰比比较大，易产生局部粗骨料少、砂浆多的现象，混凝土脱水干缩时，就会产生表面裂缝。②外加剂拌...
