混凝土独立基础设计

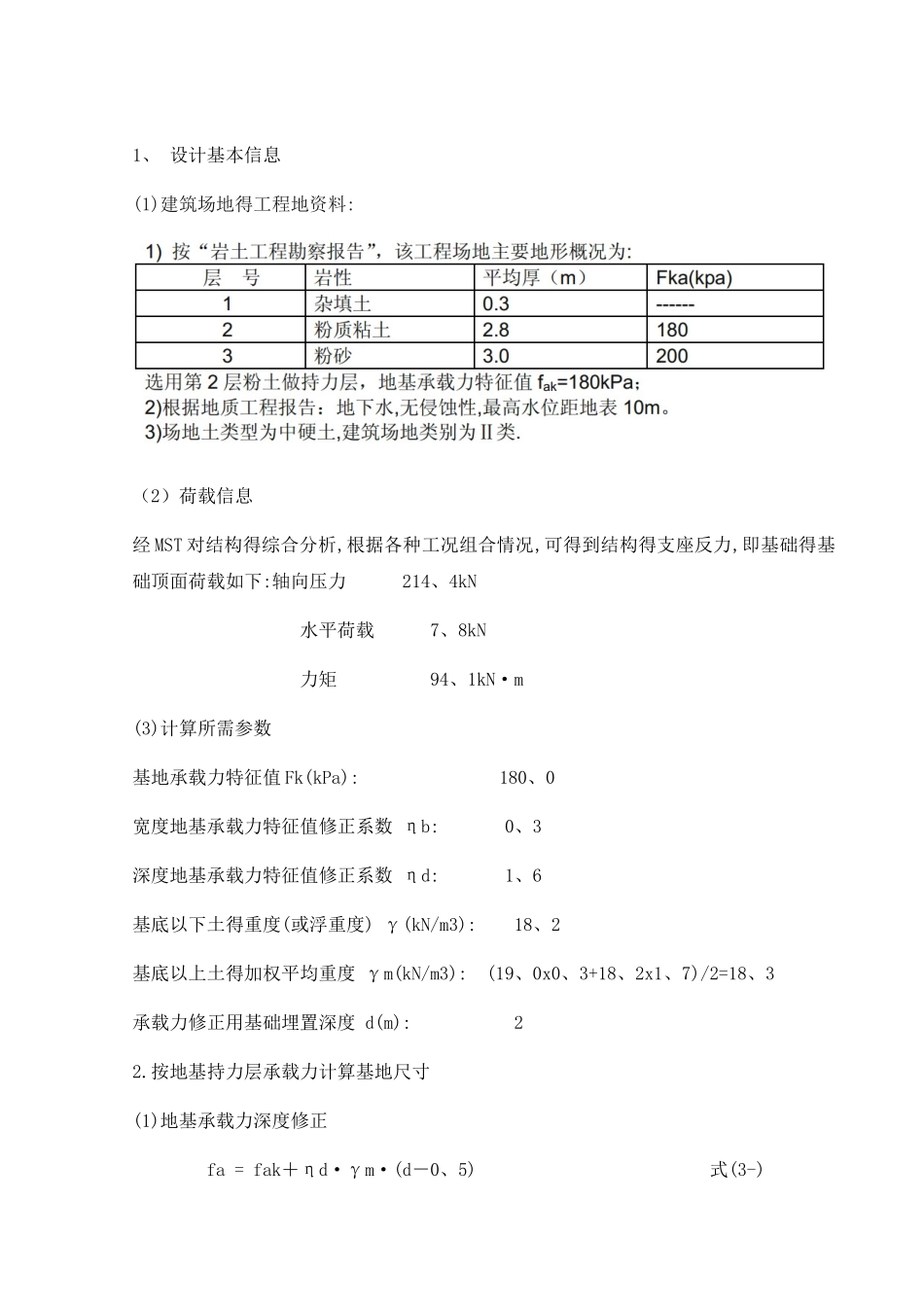

1、 设计基本信息(1)建筑场地得工程地资料:（2）荷载信息经 MST 对结构得综合分析,根据各种工况组合情况,可得到结构得支座反力,即基础得基础顶面荷载如下:轴向压力 214、4kN 水平荷载 7、8kN 力矩 94、1kN·m(3)计算所需参数基地承载力特征值 Fk(kPa): 180、0宽度地基承载力特征值修正系数 ηb: 0、3深度地基承载力特征值修正系数 ηd: 1、6基底以下土得重度(或浮重度) γ(kN/m3): 18、2基底以上土得加权平均重度 γm(kN/m3): (19、0x0、3+18、2x1、7)/2=18、3承载力修正用基础埋置深度 d(m): 22.按地基持力层承载力计算基地尺寸(1)地基承载力深度修正 fa = fak＋ηd·γm·(d－0、5) 式(3-) =180+1、6x18、2x(2-0、5) =223、68kPa由于基础埋深范围内没有地下水,hw=0、由 式(3-)得底面宽度为: 取 b=1、1m。因 b<3m,无需作宽度修正。(2)考虑荷载偏心,将基底面积初步增大 40%,由 式(3-) 取基底长短边之比 n=l/b=2,于就是由 式(3-) 式(3-) 取 b=1、2m l= nb =2x1、2=2、4m因 b=1、2m<3m,故 fa 无需作宽度修正。（3）验算偏心距 e基底处得总竖向力: Fk+Gk=214、4+20·1、2·2、4·2=329、6kN基底处得总力矩: Mk=94、1+7、8·2=109、7kN·m偏心距: e=Mk/(Fk+Gk)=109、7/329、6=0、333m
