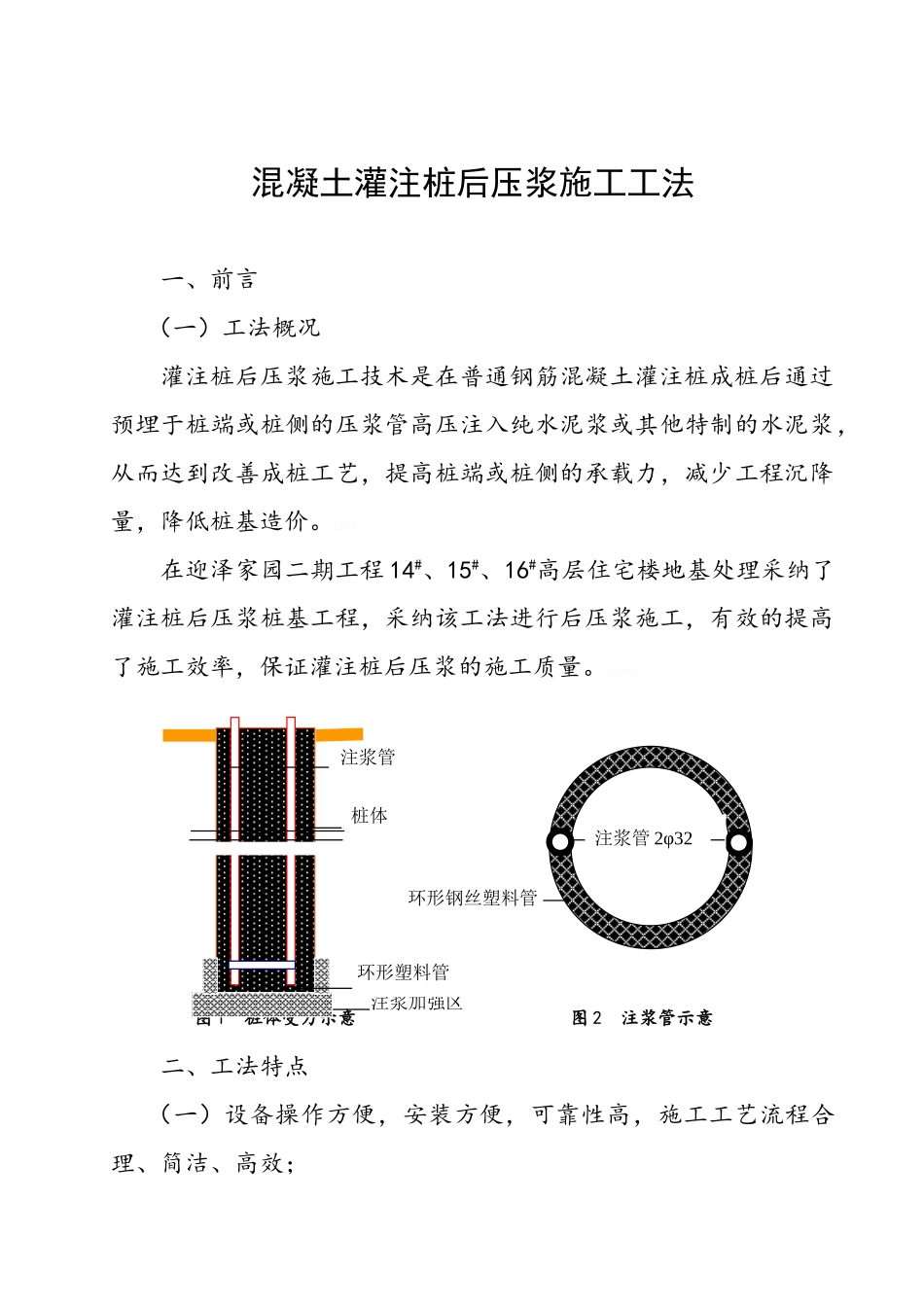

混凝土灌注桩后压浆施工工法一、前言（一）工法概况灌注桩后压浆施工技术是在普通钢筋混凝土灌注桩成桩后通过预埋于桩端或桩侧的压浆管高压注入纯水泥浆或其他特制的水泥浆，从而达到改善成桩工艺，提高桩端或桩侧的承载力，减少工程沉降量，降低桩基造价。ZbtKv。在迎泽家园二期工程 14#、15#、16#高层住宅楼地基处理采纳了灌注桩后压浆桩基工程，采纳该工法进行后压浆施工，有效的提高了施工效率，保证灌注桩后压浆的施工质量。AaHhs。 图 1 桩体受力示意 图 2 注浆管示意二、工法特点（一）设备操作方便，安装方便，可靠性高，施工工艺流程合理、简洁、高效；注浆管注浆加强区环形塑料管桩体环形钢丝塑料管注浆管 2φ32（二）承载力提高，同直径、同桩长条件下该桩承载力是普通灌注桩的 40%—120%，因而根据设计承载力可有效缩短桩长、减少桩数、减少不均匀沉降；5iA3S。（三）成桩工艺适用范围广，可与钻、冲孔等灌注桩配合使用；（四）经济效益显著，缩短工期、节约造价 10%—30%；三、适用范围此工法适用于建筑工程、桥梁工程、港口、矿山、电力、水利等，用于多种地基土质，不受地下水位上、下的限制，桩底粗粒土质优于细粒土质。JlC3E。四、工艺原理后压浆是在普通钢筋混凝土灌注桩的基础上增加压浆工序，在普通钢筋混凝土灌注桩成桩后通过预埋于桩端或桩侧的压浆管高压注入纯水泥浆或其他特制的水泥浆，固化桩底土层，使桩底和桩侧一定范围内的土体得到加固，从而达到改善成桩工艺，提高桩端或桩侧的承载力，减少工程沉降量。83aF7。五、施工工艺（一）施工准备完成现场三通一平，做好机械及材料的准备，对现场地质情况进行复核，引测现场控制坐标，熟悉图纸，确定施工顺序及工艺流程。6ESCV。混凝土制、运（二）测放桩位及埋设护筒1．场地平整后测设定桩位，在桩位点打入一根 Φ12×800mm的钢筋头做桩位标识，并用混凝土固定好；放线完毕对桩位进行复核，并做复核记录，准确无误后方可进行下道工序。7Dqud。2．复核桩位无误后，钉好四个拴桩，拉好“十”字线，依中心向外定出 φ1000mm 的护筒位置，开始挖护筒坑，挖 ebyii。好后，垂直下入护筒，周围回填粘土并分层夯实，护筒要高出地面200㎜左右。护筒埋设准确、稳定，护筒中心与桩位中心重合，偏差不大于 50mm。Sdvws。施工工艺流程图如下：桩孔定位护筒埋设主机水平就位钻机成孔安放注浆管吊放钢筋笼吊放导管清 孔混凝土灌注桩底后压浆测量孔深、复核桩位钢筋检验钢...
