混凝土结构实体检测方案VIP专享

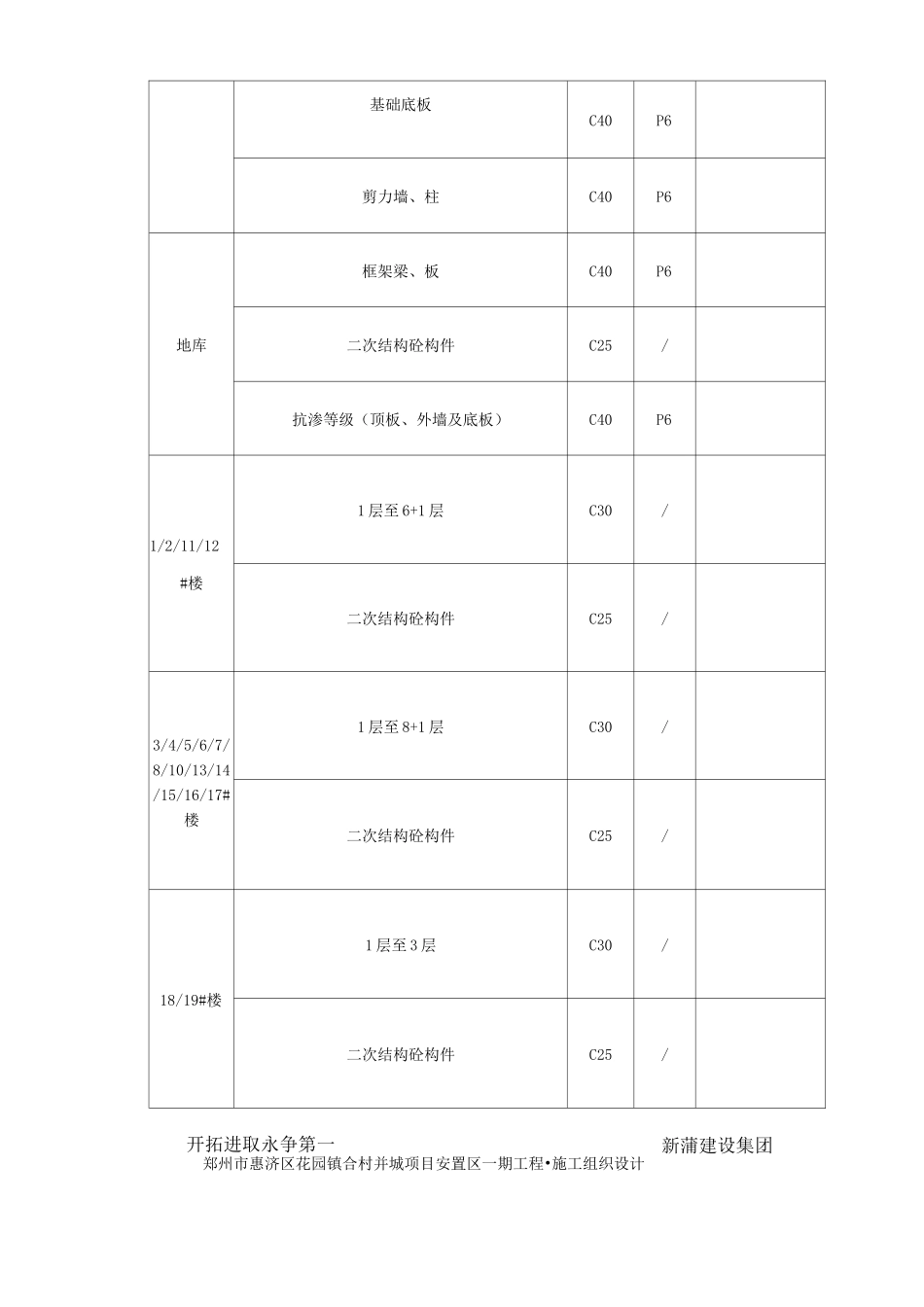

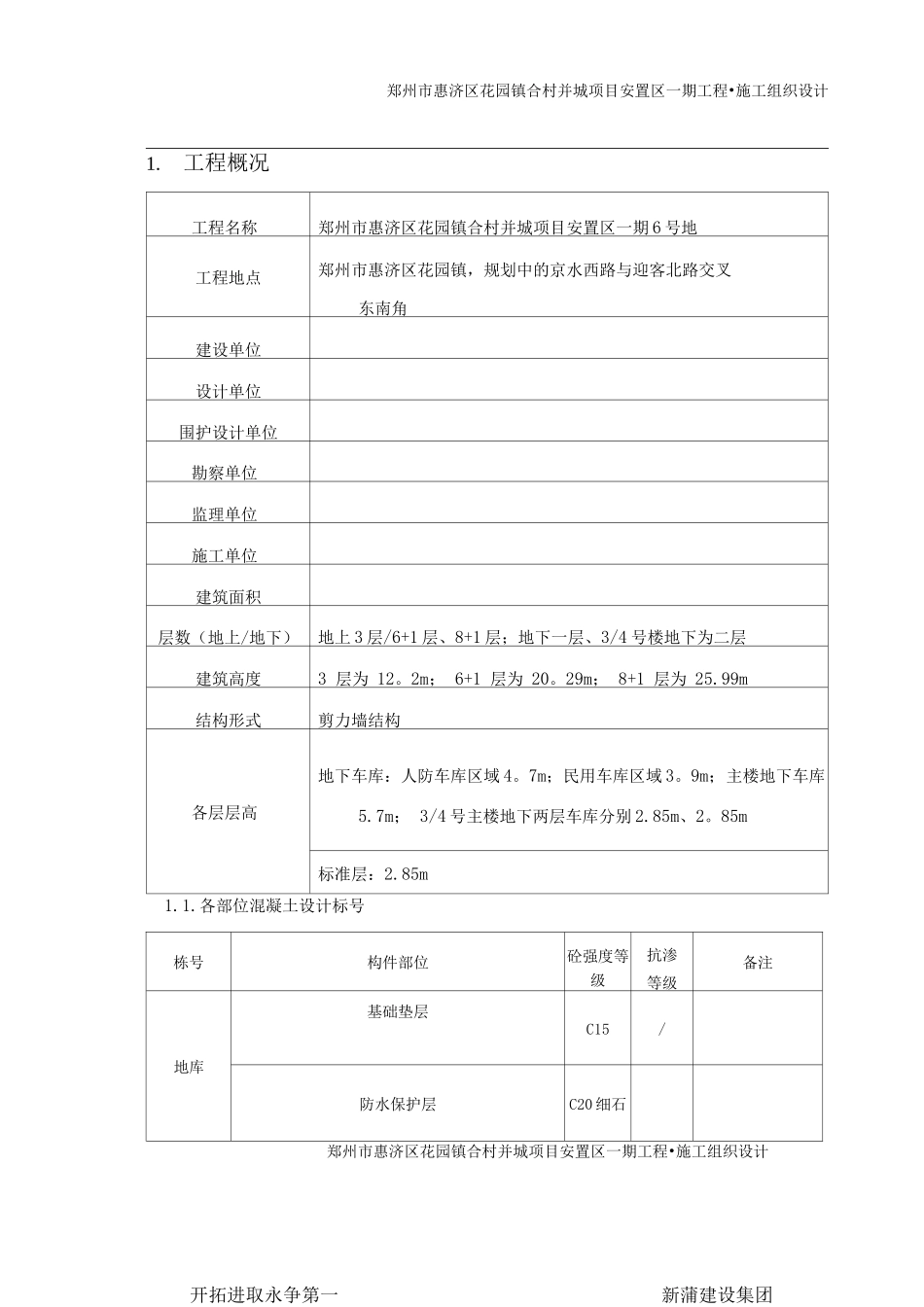

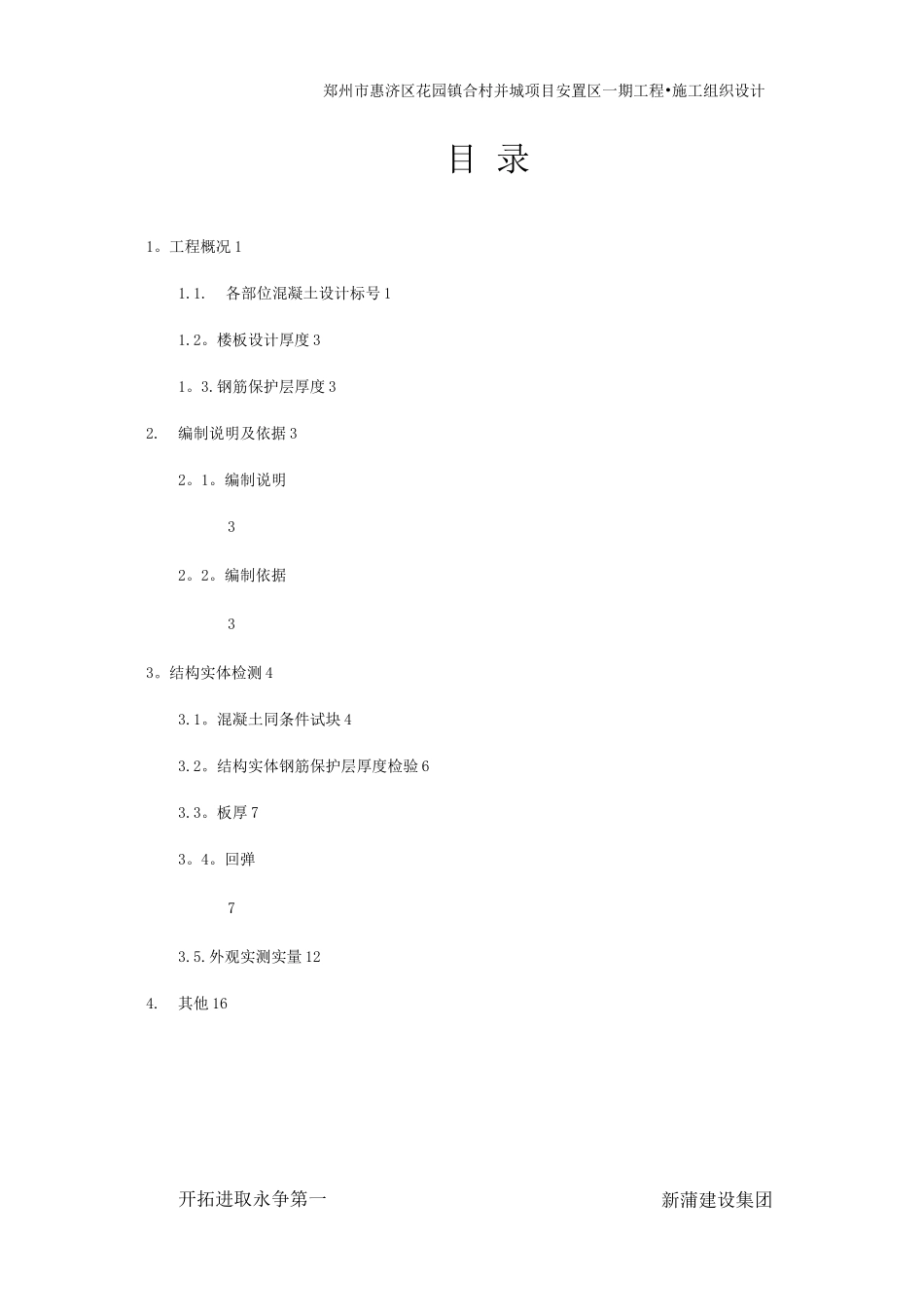

郑州市惠济区花园镇合村并城项目安置区一期工程•施工组织设计目 录1。工程概况 11.1.各部位混凝土设计标号 11.2。楼板设计厚度 31。3.钢筋保护层厚度 32.编制说明及依据 32。1。编制说明32。2。编制依据33。结构实体检测 43.1。混凝土同条件试块 43.2。结构实体钢筋保护层厚度检验 63.3。板厚 73。4。回弹73.5.外观实测实量 124.其他 16开拓进取永争第一新蒲建设集团郑州市惠济区花园镇合村并城项目安置区一期工程•施工组织设计1.工程概况工程名称郑州市惠济区花园镇合村并城项目安置区一期 6 号地工程地点郑州市惠济区花园镇，规划中的京水西路与迎客北路交叉东南角建设单位设计单位围护设计单位勘察单位监理单位施工单位建筑面积层数（地上/地下）地上 3 层/6+1 层、8+1 层；地下一层、3/4 号楼地下为二层建筑高度3 层为 12。2m； 6+1 层为 20。29m； 8+1 层为 25.99m结构形式剪力墙结构各层层高地下车库：人防车库区域 4。7m；民用车库区域 3。9m；主楼地下车库5.7m； 3/4 号主楼地下两层车库分别 2.85m、2。85m标准层：2.85m1.1.各部位混凝土设计标号栋号构件部位砼强度等级抗渗等级备注地库基础垫层C15/防水保护层C20 细石郑州市惠济区花园镇合村并城项目安置区一期工程•施工组织设计开拓进取永争第一新蒲建设集团基础底板C40P6剪力墙、柱C40P6地库框架梁、板C40P6二次结构砼构件C25/抗渗等级（顶板、外墙及底板）C40P61/2/11/12#楼1 层至 6+1 层C30/二次结构砼构件C25/3/4/5/6/7/8/10/13/14/15/16/17#楼1 层至 8+1 层C30/二次结构砼构件C25/18/19#楼1 层至 3 层C30/二次结构砼构件C25/开拓进取永争第一郑州市惠济区花园镇合村并城项目安置区一期工程•施工组织设计新蒲建设集团地下室混凝土抗渗等级 S6,地下室外墙、底板、顶板混凝土中掺纤维膨胀抗裂剂。1.2.楼板设计厚度部位地下室底板地下室顶板楼板厚度设计厚度5mm, 6mm2mm, 3mm1mm,120mm, 180mm1.3.钢筋保护层厚度部位保护层厚度基础底面及迎水面挡土墙50mm二 a 类：（卫生间部分混凝土）板、墙:20mm梁、柱：25mm二 b 类：（±0. 0 以下混凝土和±0。0 以上外露构件及屋顶构架混凝土）板、墙：25mm梁、柱：35mm2.编制说明及依据2.1.编制说明“百年大计，质量第一”，为确保工程质量，须在施工过程中做好结构实体检测工作，特编写此此方案。2.2.编制依据编制依据主要有但不限于以下合同、法律规范及标准等：工程承包合同、及施...
