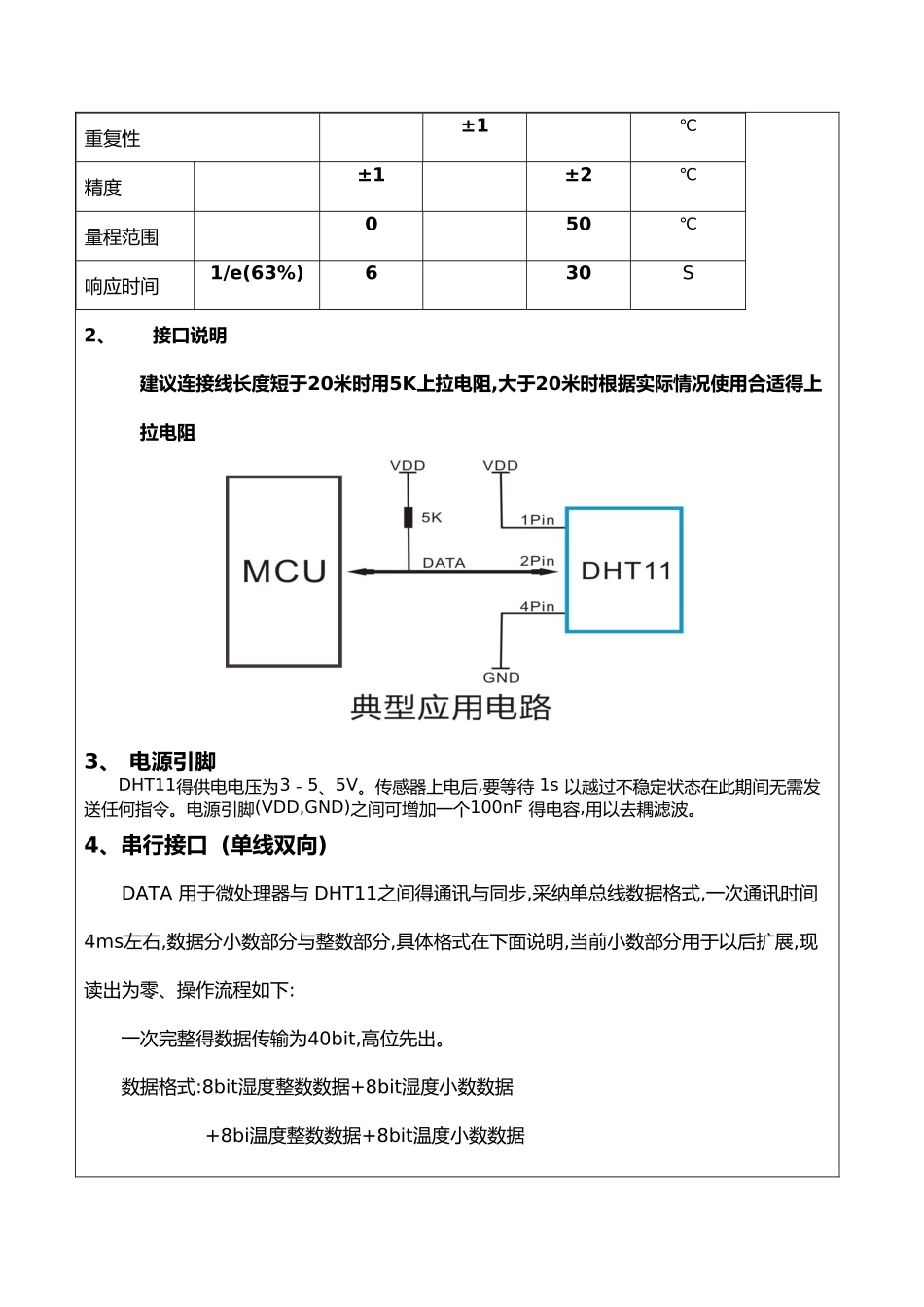

课程名称:_传感器原理与应用 _ 项目名称:_ 温湿度传感器得使用 _ 一、 实验准备1: 实验目得:了解并掌握对温湿度传感器得使用 实验环境、知识点准备:实验环境: 一台运行 Arduino 软件得计算机知识点准备: 1、传感器性能说明参数条件MinTypMax单位湿度分辨率111%RH16Bit重复性±1%RH精度25℃±4%RH0－50℃±5%RH互换性可完全互换量程范围0℃3090%RH25℃2090%RH50℃2080%RH响应时间1/e(63%)25℃,1m/s 空气61015S迟滞±1%RH长期稳定性典型值±1%RH/yr温度分辨率111℃161616Bit1 注:1、实验准备部分包括实验环境准备与实验所需知识点准备。2、若就是单人单组实验,同组成员填无。重复性±1℃精度±1±2℃量程范围050℃响应时间1/e(63%)630S2、 接口说明 建议连接线长度短于20米时用5K上拉电阻,大于20米时根据实际情况使用合适得上拉电阻3、 电源引脚DHT11得供电电压为3－5、5V。传感器上电后,要等待 1s 以越过不稳定状态在此期间无需发送任何指令。电源引脚(VDD,GND)之间可增加一个100nF 得电容,用以去耦滤波。4、串行接口 (单线双向)DATA 用于微处理器与 DHT11之间得通讯与同步,采纳单总线数据格式,一次通讯时间4ms左右,数据分小数部分与整数部分,具体格式在下面说明,当前小数部分用于以后扩展,现读出为零、操作流程如下:一次完整得数据传输为40bit,高位先出。数据格式:8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据 +8bit校验与数据传送正确时校验与数据等于“8bit湿度整数数据+8bit湿度小数数据+8bi温度整数数据+8bit温度小数数据”所得结果得末8位。用户MCU发送一次开始信号后,DHT11从低功耗模式转换到高速模式,等待主机开始信号结束后,DHT11发送响应信号,送出40bit得数据,并触发一次信号采集,用户可选择读取部分数据、从模式下,DHT11接收到开始信号触发一次温湿度采集,假如没有接收到主机发送开始信号,DHT11不会主动进行温湿度采集、采集数据后转换到低速模式。1、通讯过程如图1所示图1总线空闲状态为高电平,主机把总线拉低等待DHT11响应,主机把总线拉低必须大于18毫秒,保证DHT11能检测到起始信号。DHT11接收到主机得开始信号后,等待主机开始信号结束,然后发送80us低电平响应信号、主机发送开始信号结束后,延时等待2040us后, 读取DHT11得响应信号,主机发送开始信号后,可以切换到输入模式,或者输出高电平均可, 总线由上拉电阻拉高。图2总线为低电平,说明DHT11发送响应信号,DHT11发送响应信号后,再...
