港口工程施工图设计说明

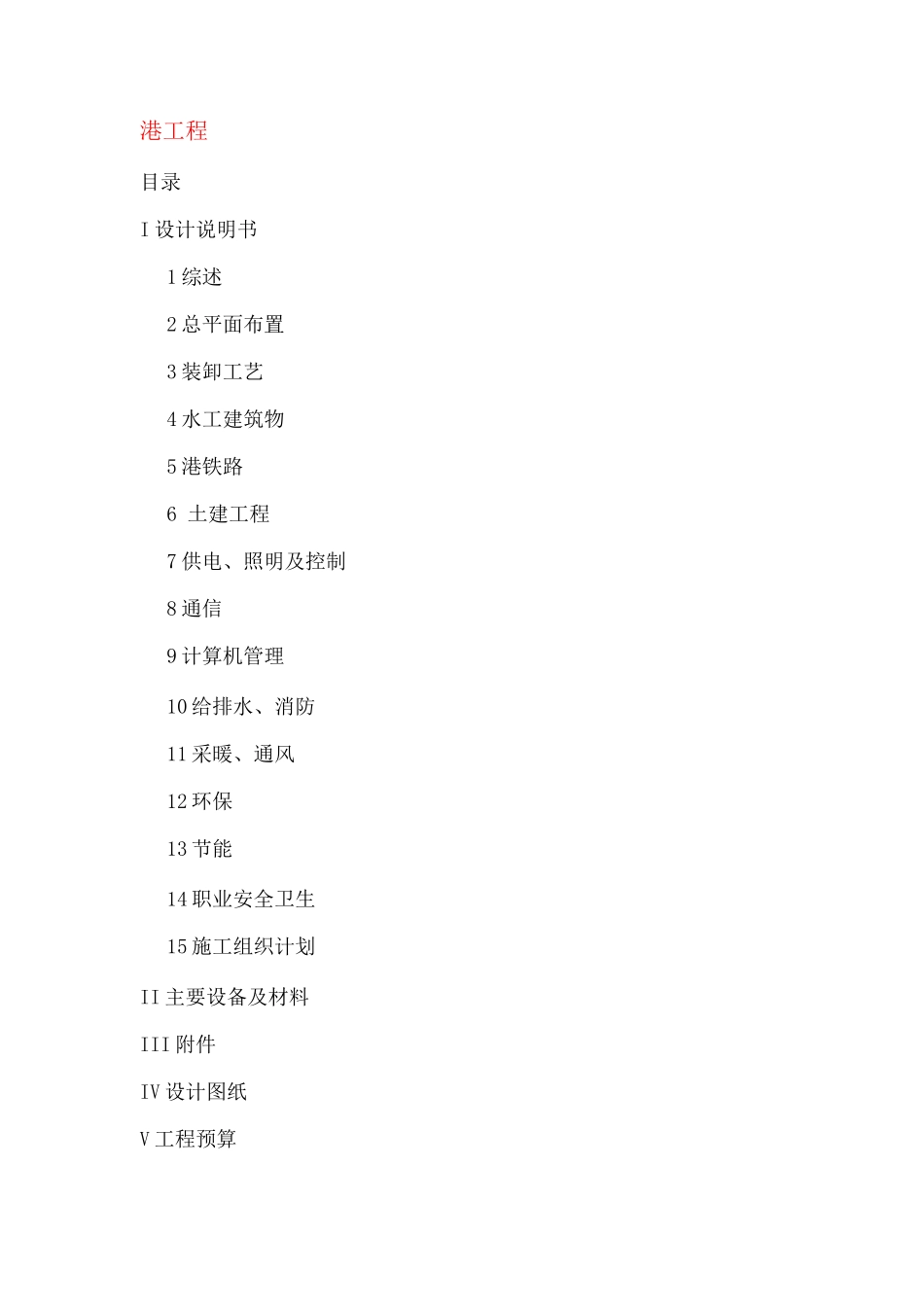

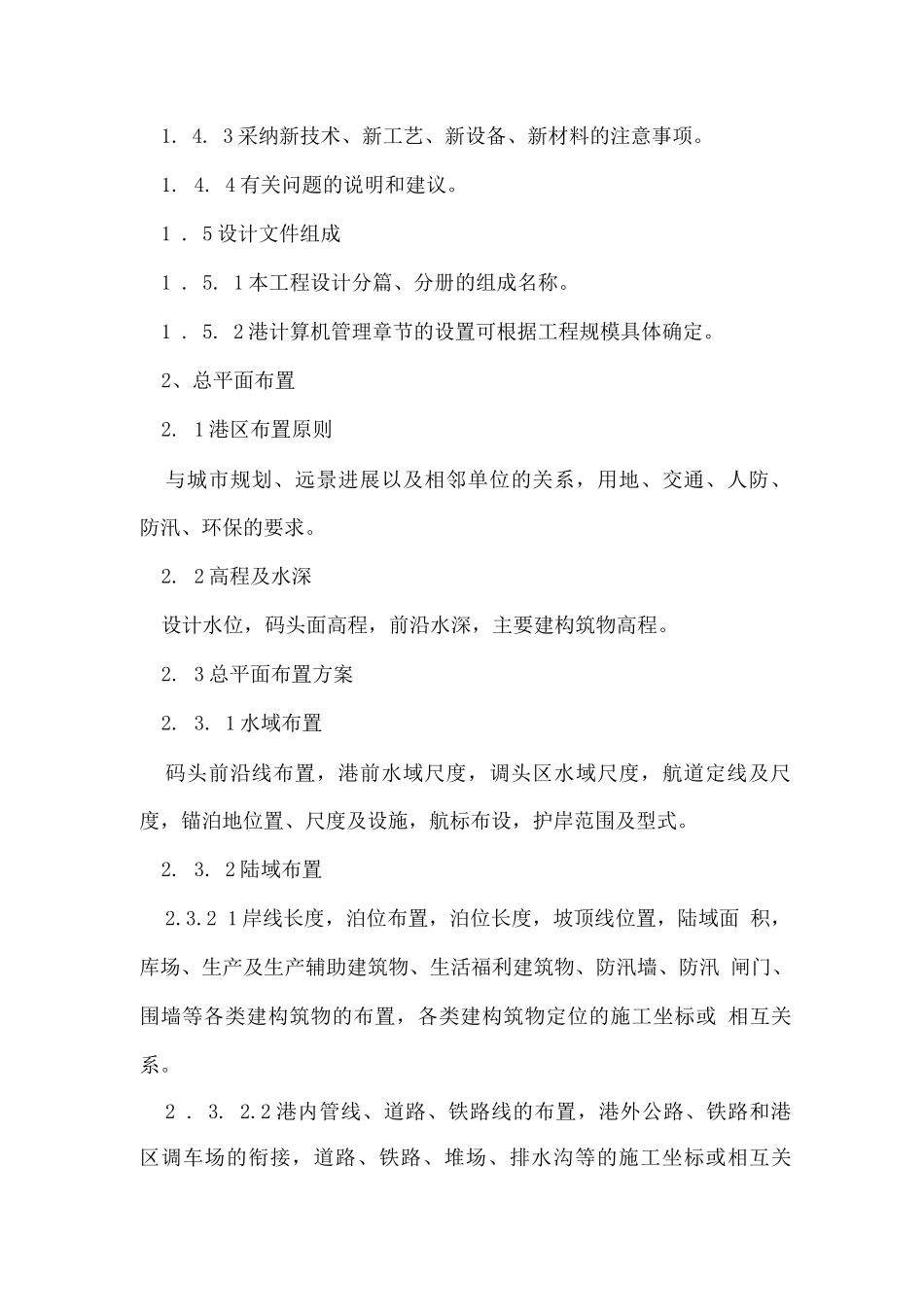

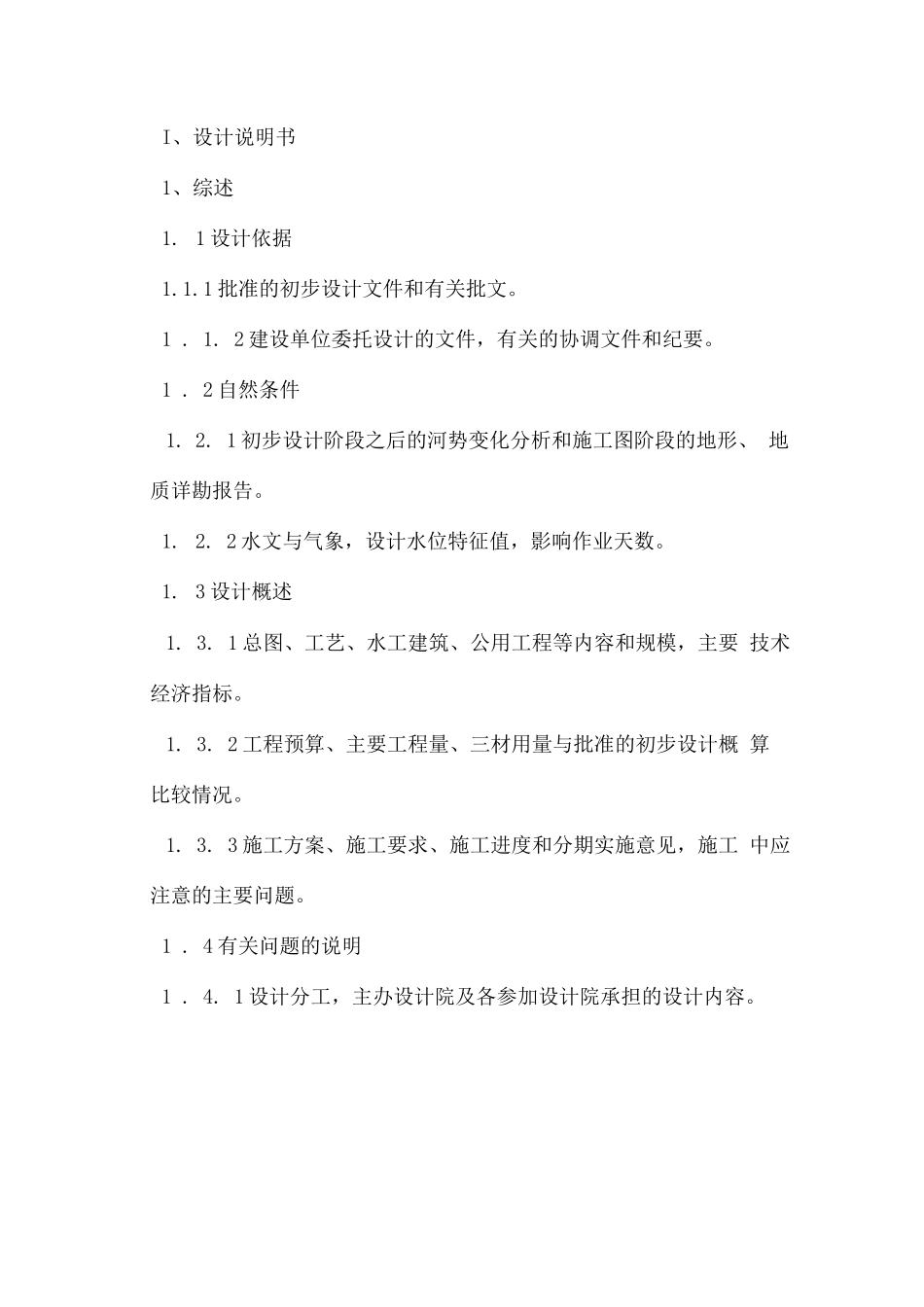

港工程目录I 设计说明书1 综述2 总平面布置3 装卸工艺4 水工建筑物5 港铁路6 土建工程7 供电、照明及控制8 通信9 计算机管理10 给排水、消防11 采暖、通风12 环保13 节能14 职业安全卫生15 施工组织计划II 主要设备及材料III 附件IV 设计图纸V 工程预算I、设计说明书1、综述1. 1 设计依据1.1.1 批准的初步设计文件和有关批文。1 . 1. 2 建设单位委托设计的文件，有关的协调文件和纪要。1 . 2 自然条件1. 2. 1 初步设计阶段之后的河势变化分析和施工图阶段的地形、 地质详勘报告。1. 2. 2 水文与气象，设计水位特征值，影响作业天数。1. 3 设计概述1. 3. 1 总图、工艺、水工建筑、公用工程等内容和规模，主要 技术经济指标。1. 3. 2 工程预算、主要工程量、三材用量与批准的初步设计概 算比较情况。1. 3. 3 施工方案、施工要求、施工进度和分期实施意见，施工 中应注意的主要问题。1 . 4 有关问题的说明1 . 4. 1 设计分工，主办设计院及各参加设计院承担的设计内容。1. 4. 3 采纳新技术、新工艺、新设备、新材料的注意事项。1. 4. 4 有关问题的说明和建议。1 . 5 设计文件组成1 . 5. 1 本工程设计分篇、分册的组成名称。1 . 5. 2 港计算机管理章节的设置可根据工程规模具体确定。2、总平面布置2. 1 港区布置原则与城市规划、远景进展以及相邻单位的关系，用地、交通、人防、 防汛、环保的要求。2. 2 高程及水深设计水位，码头面高程，前沿水深，主要建构筑物高程。2. 3 总平面布置方案2. 3. 1 水域布置码头前沿线布置，港前水域尺度，调头区水域尺度，航道定线及尺 度，锚泊地位置、尺度及设施，航标布设，护岸范围及型式。2. 3. 2 陆域布置2.3.2 1 岸线长度，泊位布置，泊位长度，坡顶线位置，陆域面 积，库场、生产及生产辅助建筑物、生活福利建筑物、防汛墙、防汛 闸门、围墙等各类建构筑物的布置，各类建构筑物定位的施工坐标或 相互关系。2 . 3. 2.2 港内管线、道路、铁路线的布置，港外公路、铁路和港 区调车场的衔接，道路、铁路、堆场、排水沟等的施工坐标或相互关 系，路面宽度及平曲线要素。3、装卸工艺3. 1 设计条件3. 1. 1 主要设计参数货运量、货种、船型、泊位能力、泊位数等。3. 1. 2 艺布置、流程、作业方式、泊位功能及作业区划分等。3. 2 工艺布置及要求3. 2. 1 工艺流程及机械设备的布置、数量及有关轮压、...
