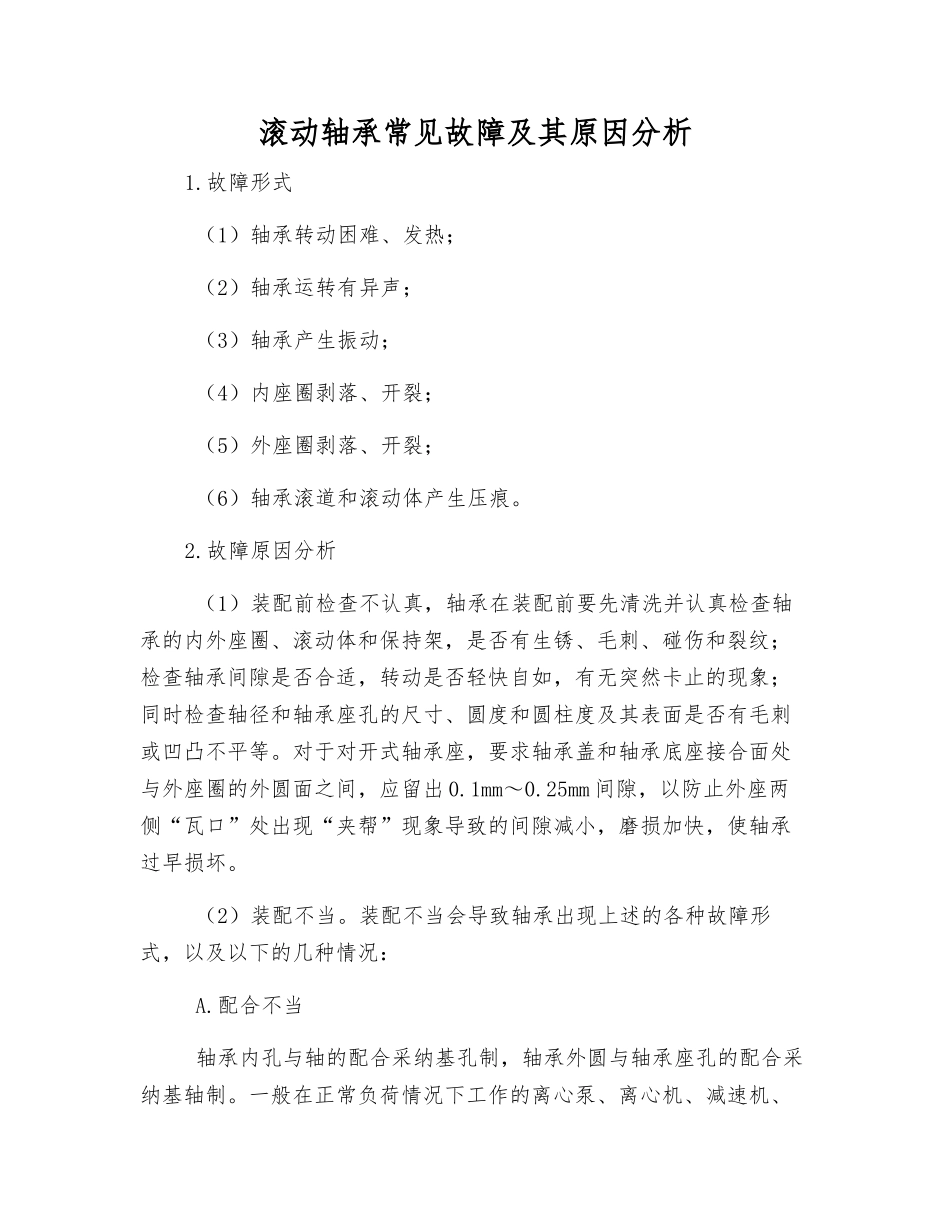

滚动轴承常见故障及其原因分析

滚动轴承常见故障及其原因分析1.故障形式 （1）轴承转动困难、发热； （2）轴承运转有异声； （3）轴承产生振动； （4）内座圈剥落、开裂； （5）外座圈剥落、开裂； （6）轴承滚道和滚动体产生压痕。2.故障原因分析 （1）装配前检查不认真，轴承在装配前要先清洗并认真检查轴承的内外座圈、滚动体和保持架，是否有生锈、毛刺、碰伤和裂纹；检查轴承间隙是否合适，转动是否轻快自如，有无突然卡止的现象；同时检查轴径和轴承座孔的尺寸、圆度和圆柱度及其表面是否有毛刺或凹凸不平等。对于对开式轴承座，要求轴承盖和轴承底座接合面处与外座圈的外圆面之间，应留出 0.1mm～0.25mm 间隙，以防止外座两侧“瓦口”处出现“夹帮”现象导致的间隙减小，磨损加快，使轴承过早损坏。 （2）装配不当。装配不当会导致轴承出现上述的各种故障形式，以及以下的几种情况： A.配合不当 轴承内孔与轴的配合采纳基孔制，轴承外圆与轴承座孔的配合采纳基轴制。一般在正常负荷情况下工作的离心泵、离心机、减速机、电动机和离心式压缩机的轴与轴承内座圈，采纳j5，js5，js6，k5，k6，m6 配合，轴承座孔与轴承外座圈采纳 j6，j7配合。旋转的座圈（大多数轴承的内座圈为旋转座圈，外座圈不为旋转座圈，少部分轴承则相反），通常采纳过盈配合，能在负荷作用下避开座圈在轴径和轴承座孔的配合表面上发生滚动和滑动。 但有时由于轴径和轴承座孔的尺寸测量不精确或配合面粗糙度未达到标准要求，造成过大的过盈配合，使轴承座圈受到特别大挤压，从而导致轴承本身的径向间隙减少，使轴承转动困难、发热，磨损加剧或卡死，严重时会造成轴承内外座圈在按装时开裂。不旋转座圈常采纳间隙或过盈不大的配合，这样不旋转座圈就有可能产生微小的爬动，而使座圈与滚动体的接触面不断更换，座圈滚道磨损均匀。同时也可以消除轴因热伸长而使轴承中滚动体发生轴向卡住的现象。但过大的间隙配合，会使不旋转座圈随滚动体一同转动，致使轴（或轴承座孔）与内座圈（或外座圈）发生严重磨损，而出现摩擦使轴承发热、振动。 B.装配方法不当 轴承和轴径或轴承座孔的过盈较小时，多采纳压入法装配。最简单的方法是利用铜棒和手锤，按一定的顺序对称地敲打轴承带过盈配合的座圈，使轴承顺利压入。另外，也可用软金属制的套管借手锤打入或压力机压入。若操作不当，则会使座圈变形开裂，或者手锤打在非过盈配合的座圈上，则会使滚道和滚动体产生压痕或轴承间接被破坏。 C.装配时...
