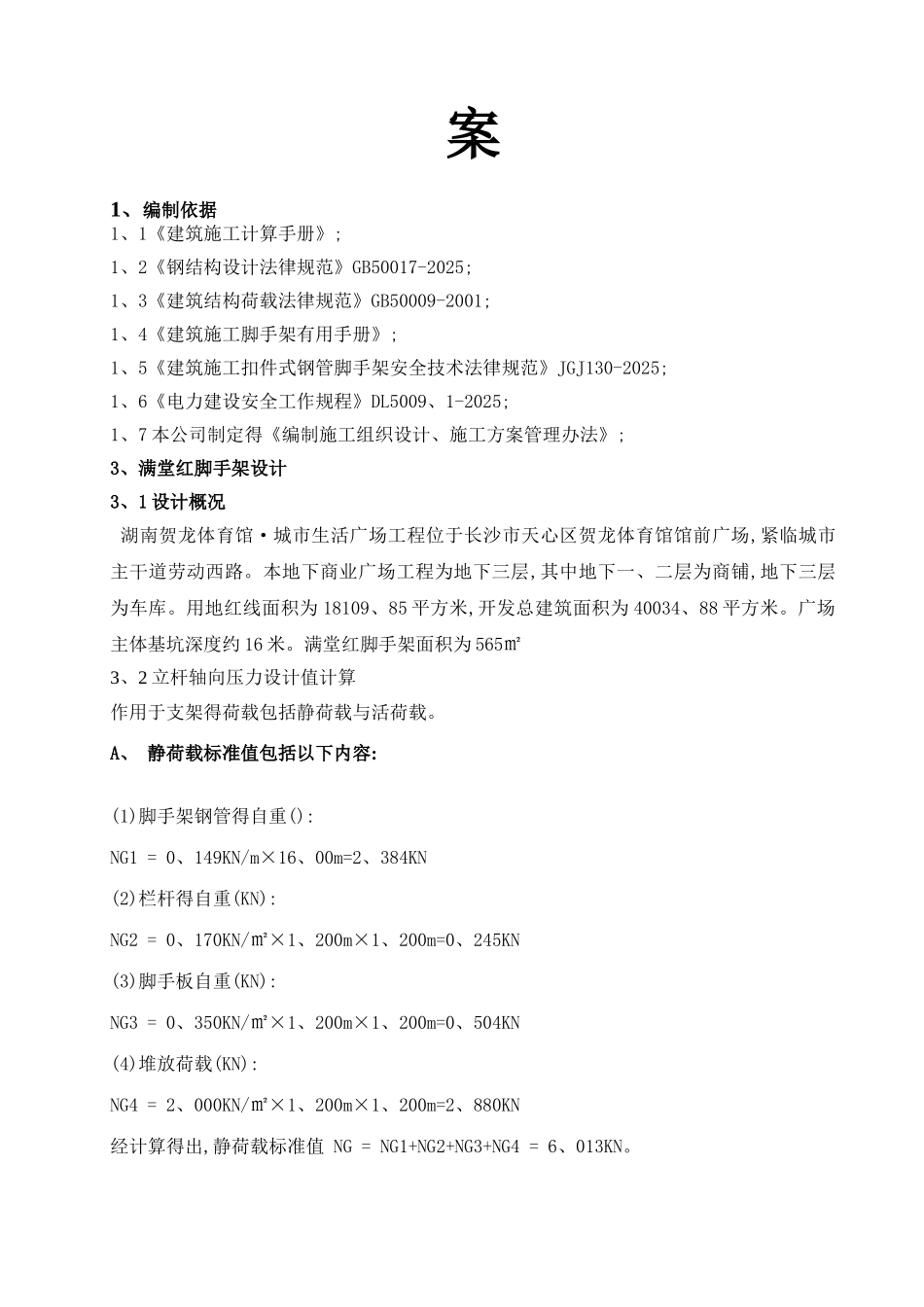

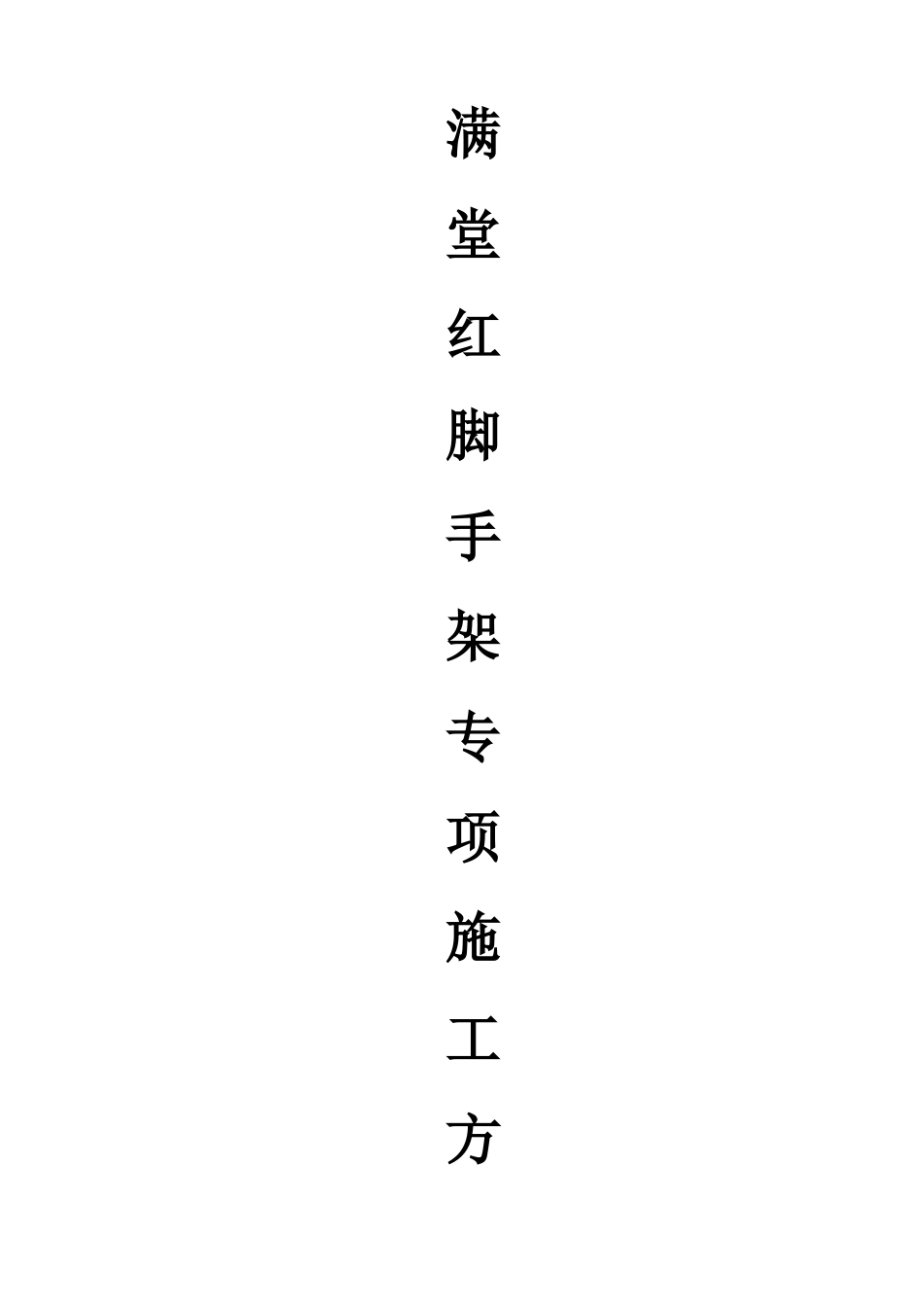

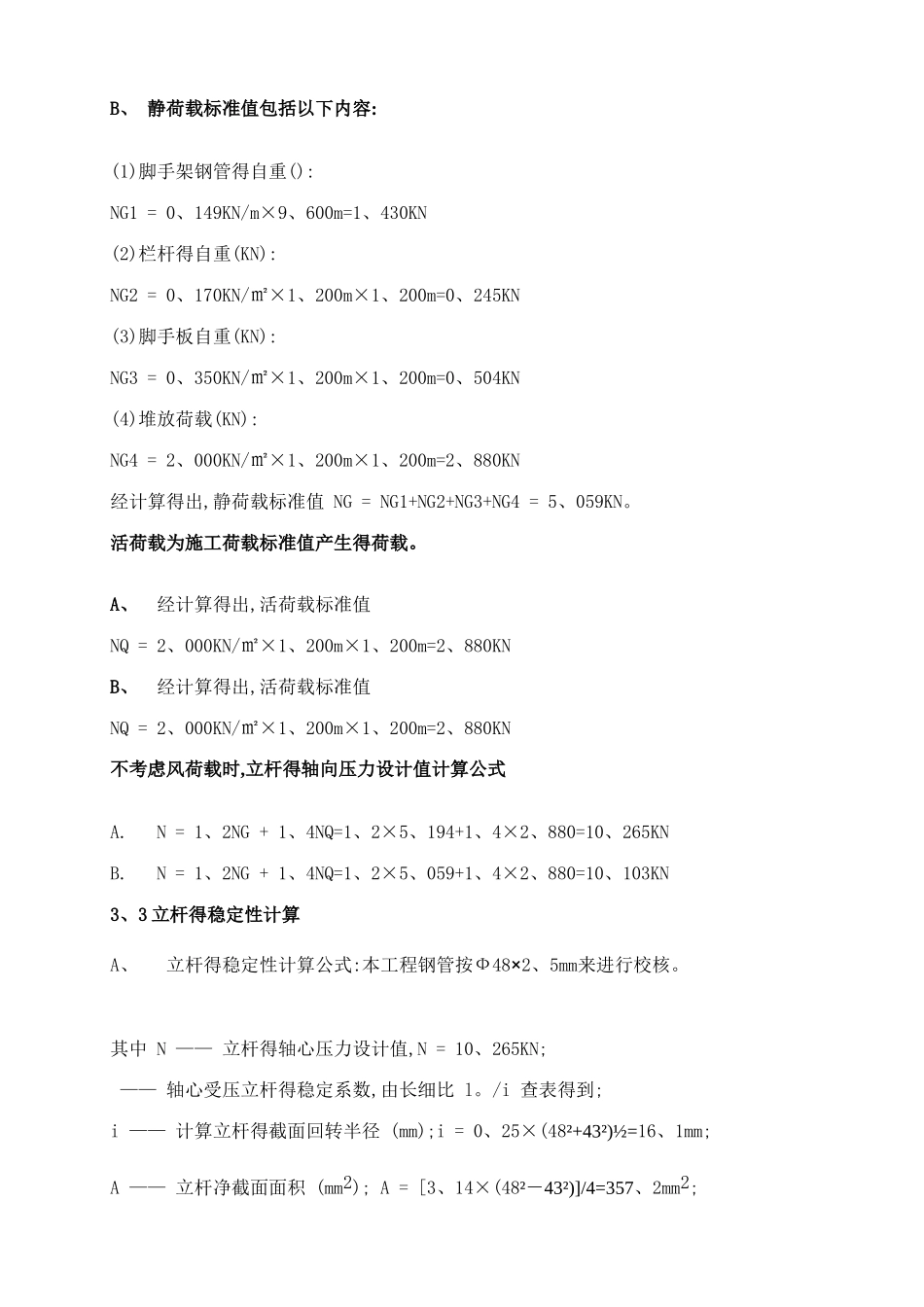

满堂红脚手架专项施工方案1、编制依据1、1《建筑施工计算手册》;1、2《钢结构设计法律规范》GB50017-2025;1、3《建筑结构荷载法律规范》GB50009-2001;1、4《建筑施工脚手架有用手册》;1、5《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2025;1、6《电力建设安全工作规程》DL5009、1-2025;1、7 本公司制定得《编制施工组织设计、施工方案管理办法》;3、满堂红脚手架设计3、1 设计概况 湖南贺龙体育馆·城市生活广场工程位于长沙市天心区贺龙体育馆馆前广场,紧临城市主干道劳动西路。本地下商业广场工程为地下三层,其中地下一、二层为商铺,地下三层为车库。用地红线面积为 18109、85 平方米,开发总建筑面积为 40034、88 平方米。广场主体基坑深度约 16 米。满堂红脚手架面积为 565㎡3、2 立杆轴向压力设计值计算作用于支架得荷载包括静荷载与活荷载。A、 静荷载标准值包括以下内容:(1)脚手架钢管得自重():NG1 = 0、149KN/m×16、00m=2、384KN(2)栏杆得自重(KN):NG2 = 0、170KN/㎡×1、200m×1、200m=0、245KN(3)脚手板自重(KN):NG3 = 0、350KN/㎡×1、200m×1、200m=0、504KN(4)堆放荷载(KN):NG4 = 2、000KN/㎡×1、200m×1、200m=2、880KN经计算得出,静荷载标准值 NG = NG1+NG2+NG3+NG4 = 6、013KN。B、 静荷载标准值包括以下内容:(1)脚手架钢管得自重():NG1 = 0、149KN/m×9、600m=1、430KN(2)栏杆得自重(KN):NG2 = 0、170KN/㎡×1、200m×1、200m=0、245KN(3)脚手板自重(KN):NG3 = 0、350KN/㎡×1、200m×1、200m=0、504KN(4)堆放荷载(KN):NG4 = 2、000KN/㎡×1、200m×1、200m=2、880KN经计算得出,静荷载标准值 NG = NG1+NG2+NG3+NG4 = 5、059KN。活荷载为施工荷载标准值产生得荷载。A、 经计算得出,活荷载标准值NQ = 2、000KN/㎡×1、200m×1、200m=2、880KNB、 经计算得出,活荷载标准值NQ = 2、000KN/㎡×1、200m×1、200m=2、880KN不考虑风荷载时,立杆得轴向压力设计值计算公式A. N = 1、2NG + 1、4NQ=1、2×5、194+1、4×2、880=10、265KNB. N = 1、2NG + 1、4NQ=1、2×5、059+1、4×2、880=10、103KN3、3 立杆得稳定性计算A、 立杆得稳定性计算公式:本工程钢管按Ф48×2、5mm来进行校核。 其中 N —— 立杆得轴心压力设计值,N = 10、265KN; —— 轴心受压立杆得稳定系数,由长细比 l。/i 查表得到;i —— 计算立杆得截面回转半径 (mm);i = 0、25×(48²+43...
