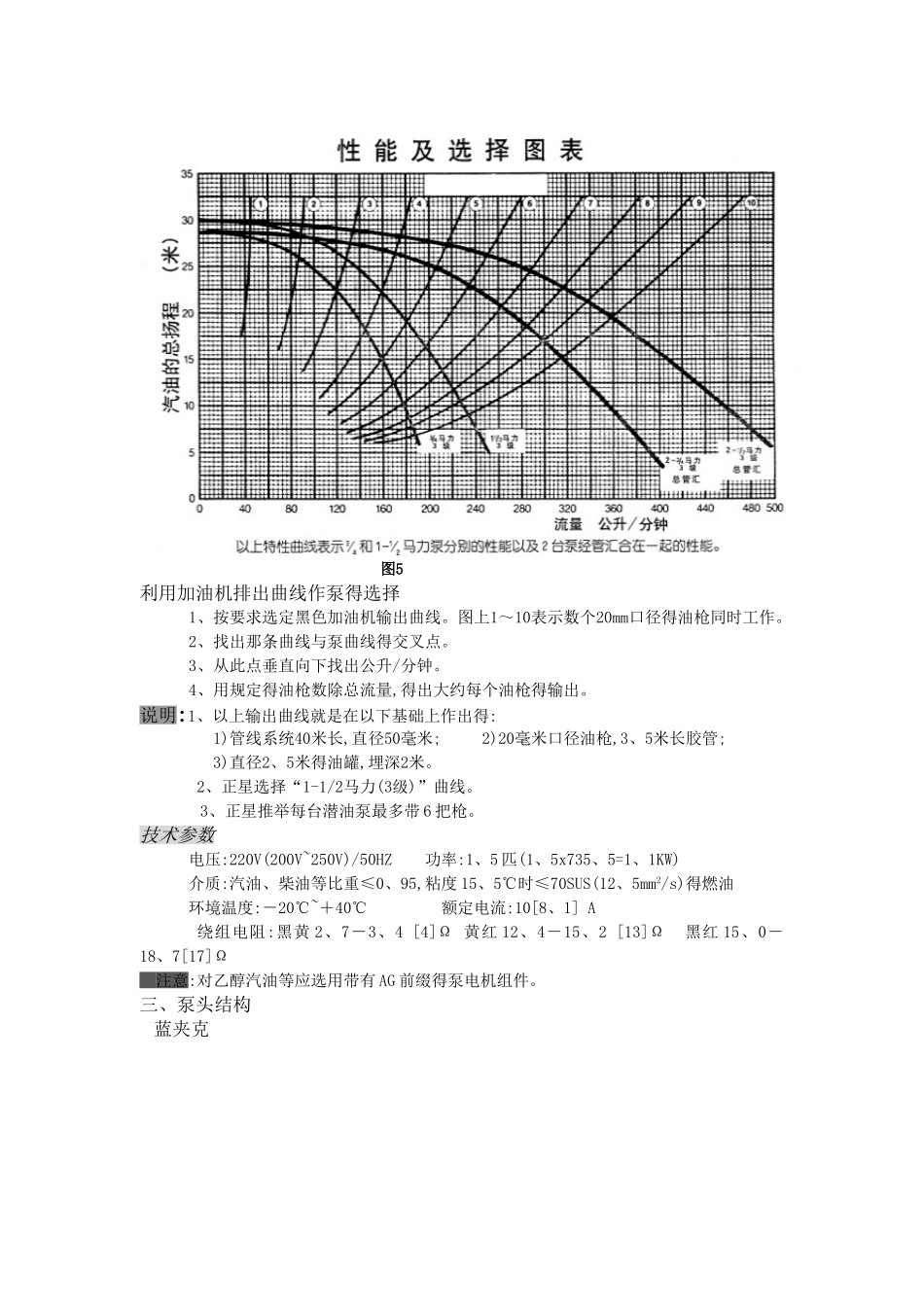

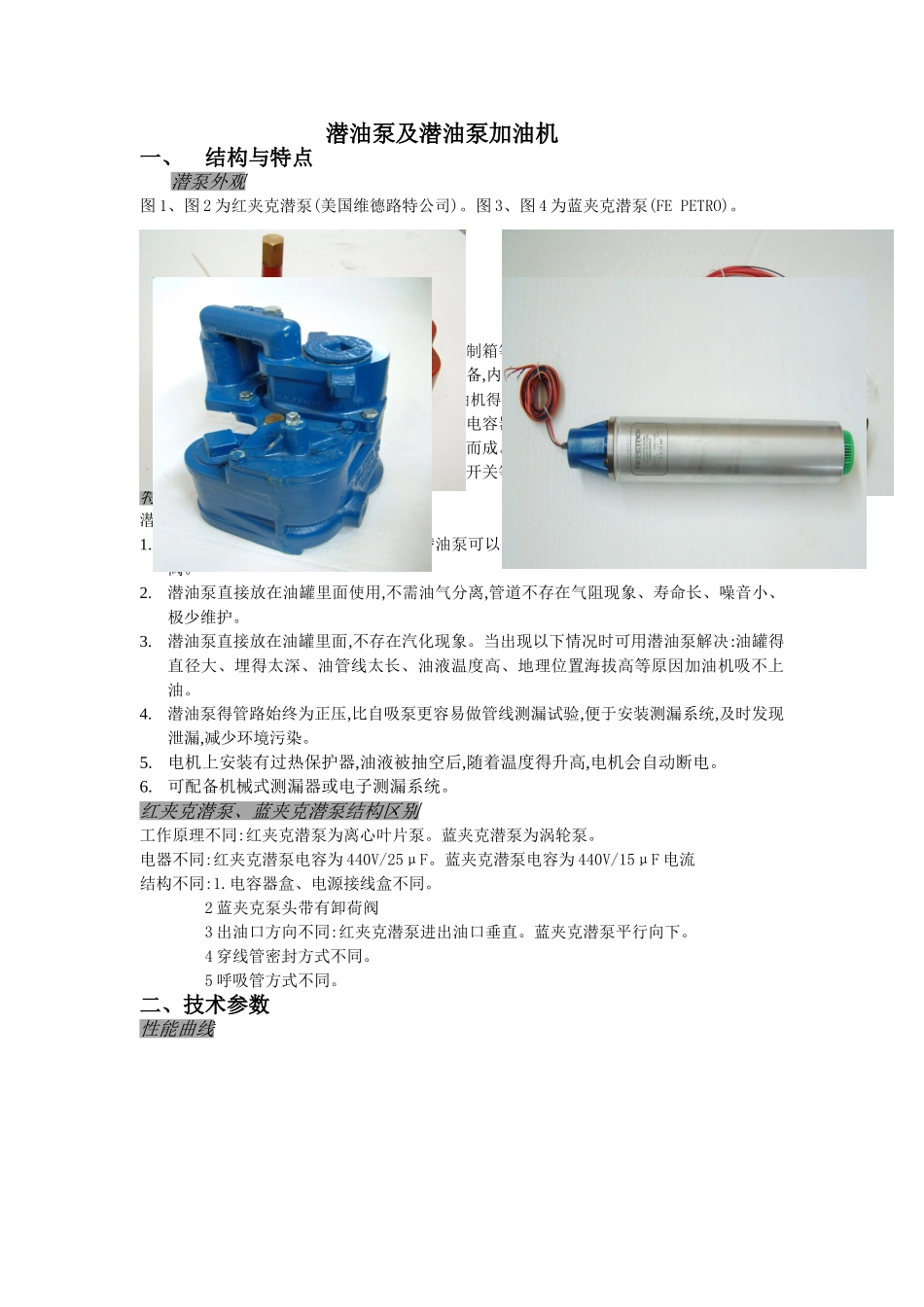

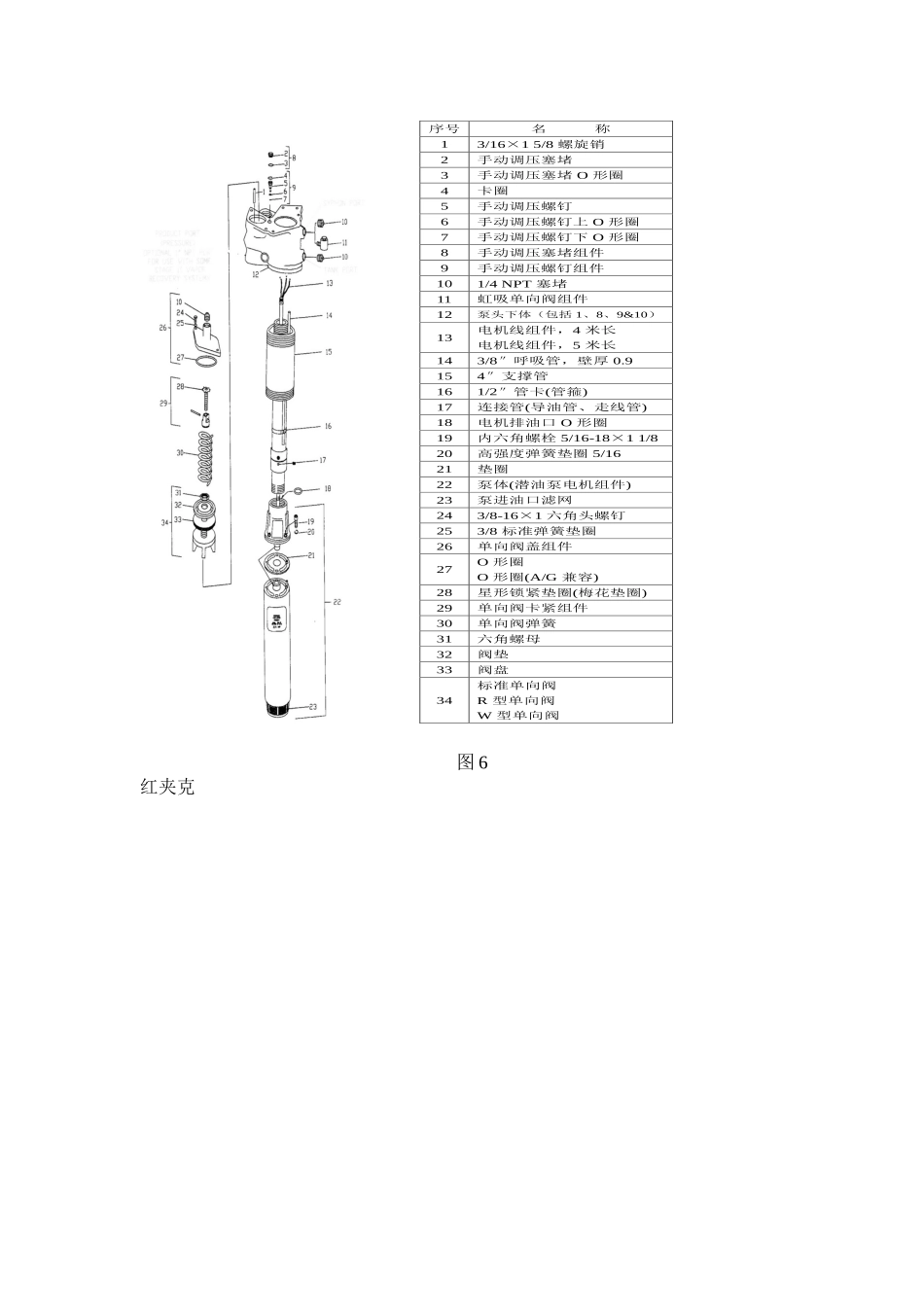

潜油泵及潜油泵加油机一、结构与特点潜泵外观图 1、图 2 为红夹克潜泵(美国维德路特公司)。图 3、图 4 为蓝夹克潜泵(FE PETRO)。图 1 图 2图 3图 4组成潜油泵加油机由主机、潜油泵、泵头、电器控制箱等组成。主机就是潜油泵加油机得计量、控制与操作设备,内有滤网、流量计、电磁阀、油枪等组成。潜油泵系美国红夹克潜泵、蓝夹克潜泵就是加油机得供油设备。泵头内有单向阀、压力调节阀、防爆接线盒及电容器盒等。潜油泵为电机、泵、滤网、温度控制器等集合而成。电器控制箱有热继电器、接线端子、指示灯、开关等。特点潜油泵加油机有以下特点:1.潜油泵可降低油站得建设成本,一台潜油泵可以为多台加油机供油,节约管线、弯头、底阀。2.潜油泵直接放在油罐里面使用,不需油气分离,管道不存在气阻现象、寿命长、噪音小、极少维护。3.潜油泵直接放在油罐里面,不存在汽化现象。当出现以下情况时可用潜油泵解决:油罐得直径大、埋得太深、油管线太长、油液温度高、地理位置海拔高等原因加油机吸不上油。4.潜油泵得管路始终为正压,比自吸泵更容易做管线测漏试验,便于安装测漏系统,及时发现泄漏,减少环境污染。5.电机上安装有过热保护器,油液被抽空后,随着温度得升高,电机会自动断电。6.可配备机械式测漏器或电子测漏系统。红夹克潜泵、蓝夹克潜泵结构区别工作原理不同:红夹克潜泵为离心叶片泵。蓝夹克潜泵为涡轮泵。电器不同:红夹克潜泵电容为 440V/25μF。蓝夹克潜泵电容为 440V/15μF 电流结构不同:1.电容器盒、电源接线盒不同。2 蓝夹克泵头带有卸荷阀3 出油口方向不同:红夹克潜泵进出油口垂直。蓝夹克潜泵平行向下。4 穿线管密封方式不同。5 呼吸管方式不同。二、技术参数性能曲线 图5 利用加油机排出曲线作泵得选择1、按要求选定黑色加油机输出曲线。图上1～10表示数个20mm口径得油枪同时工作。2、找出那条曲线与泵曲线得交叉点。3、从此点垂直向下找出公升/分钟。4、用规定得油枪数除总流量,得出大约每个油枪得输出。说明:1、以上输出曲线就是在以下基础上作出得: 1)管线系统40米长,直径50毫米; 2)20毫米口径油枪,3、5米长胶管; 3)直径2、5米得油罐,埋深2米。 2、正星选择“1-1/2马力(3级)”曲线。3、正星推举每台潜油泵最多带 6 把枪。技术参数电压:220V(200V~250V)/50HZ 功率:1、5 匹(1、5x735、5=1、1KW)介质:汽油、柴油等比重≤0、95,粘度 15、5℃时≤70SUS(12、5mm2/s)得燃油环境温度:－20℃~＋40℃ 额定电流:10[8...
