火灾报警及联动控制系统与施工方法

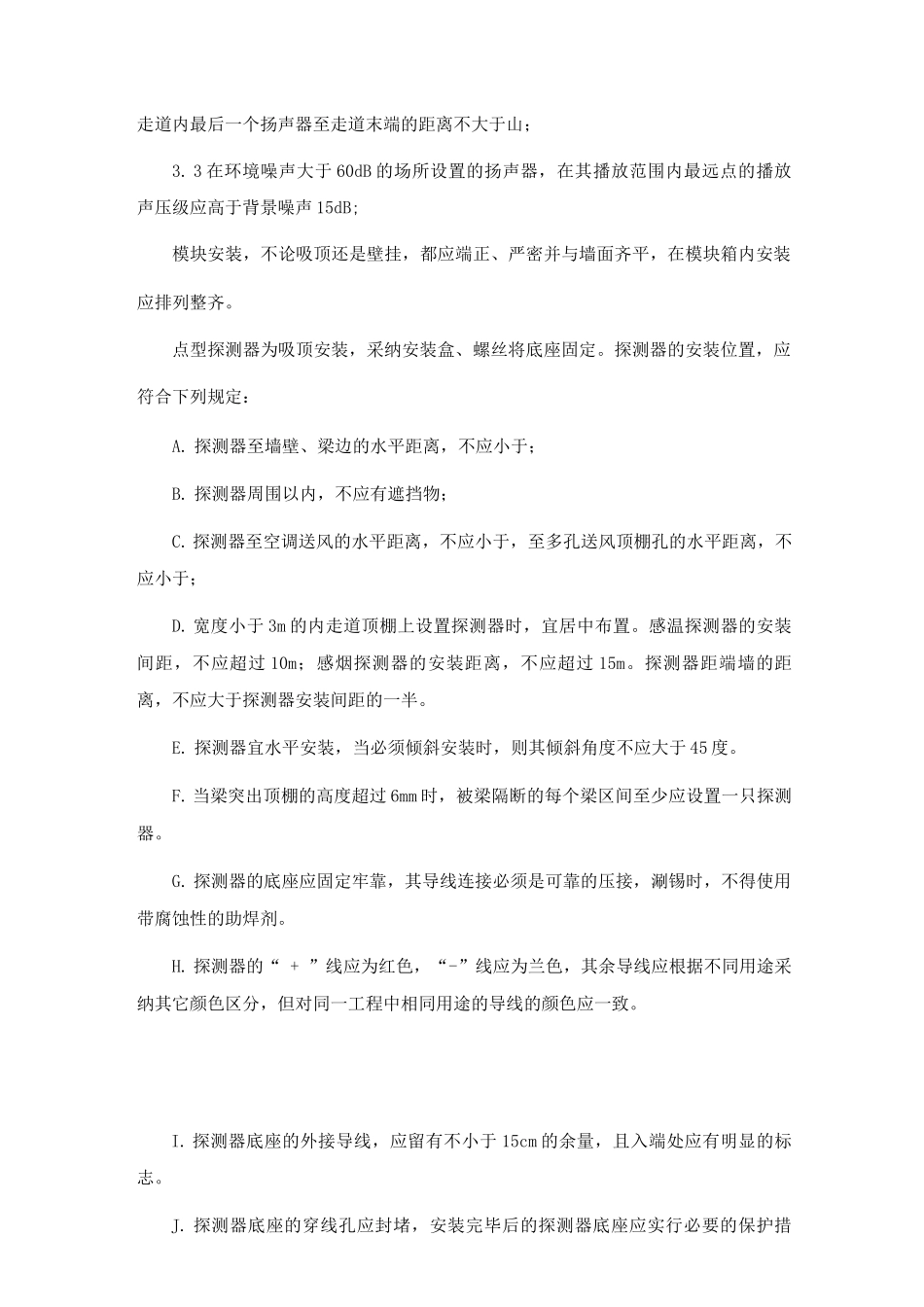

火灾报警及联动控制系统施工方法1、设计要求1. 1 管线敷设：设有吊顶的房间、走廊、门厅等场所，在吊顶内加穿金属软管敷设。2. 1 每层电设备间内设消防端子接线箱。2、管内穿线工程：2. 1 在管道内穿线，应在建、构筑物抹灰及地面工程结束后进行。在穿之前，应先将管道内的积水和杂物清除洁净。要求扫管到位，引线畅通，否则向甲方报告，办理洽商。2. 2 不同系统、不同电压等级，不同电流类别的线路，不应穿在同一管内或同一线槽的同一孔内。2. 3 导线在管内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子2. 4 箱连接。导线外径总截面不宜超过管内面积的 40%。2. 4. 1 管路穿线前，应首先检查各个管的护是否齐整，如发现有遗漏或破损，马上补齐和更换。2. 4. 2 管线经过建筑物的变形缝（伸缩缝、沉降缝、抗震缝等），应实行补偿措施，导线跨越变形缝的两侧应固定，并留有适当的余量，一般为 15--20mm。2. 4. 3 火灾自动报警系统的导线敷设后，应对每个回路导线用 5V 的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于 20MQ。3、火灾探测器、模块、和扬声器的安装3. 1 广播系统采纳总线式消防广播系统。在有吊顶处吸顶安装，无吊顶处壁挂安装，底边距地 m;号筒式扬声器安装，管吊距地 m。扬声器安装应符合下列规定：3. 2 应保证从一个防火分区内的任何部位到最近一个扬声器的距离不大于 25m。走道内最后一个扬声器至走道末端的距离不大于山；3. 3 在环境噪声大于 60dB 的场所设置的扬声器，在其播放范围内最远点的播放声压级应高于背景噪声 15dB;模块安装，不论吸顶还是壁挂，都应端正、严密并与墙面齐平，在模块箱内安装应排列整齐。点型探测器为吸顶安装，采纳安装盒、螺丝将底座固定。探测器的安装位置，应符合下列规定：A. 探测器至墙壁、梁边的水平距离，不应小于；B. 探测器周围以内，不应有遮挡物；C. 探测器至空调送风的水平距离，不应小于，至多孔送风顶棚孔的水平距离，不应小于；D. 宽度小于 3m 的内走道顶棚上设置探测器时，宜居中布置。感温探测器的安装间距，不应超过 10m；感烟探测器的安装距离，不应超过 15m。探测器距端墙的距离，不应大于探测器安装间距的一半。E. 探测器宜水平安装，当必须倾斜安装时，则其倾斜角度不应大于 45 度。F. 当梁突出顶棚的高度超过 6mm 时，被梁隔断的每个梁区间至少应设置一只探测器。G. 探测器的底座应固定牢靠，其导线连接必须...
