烟道专项施工方案设计

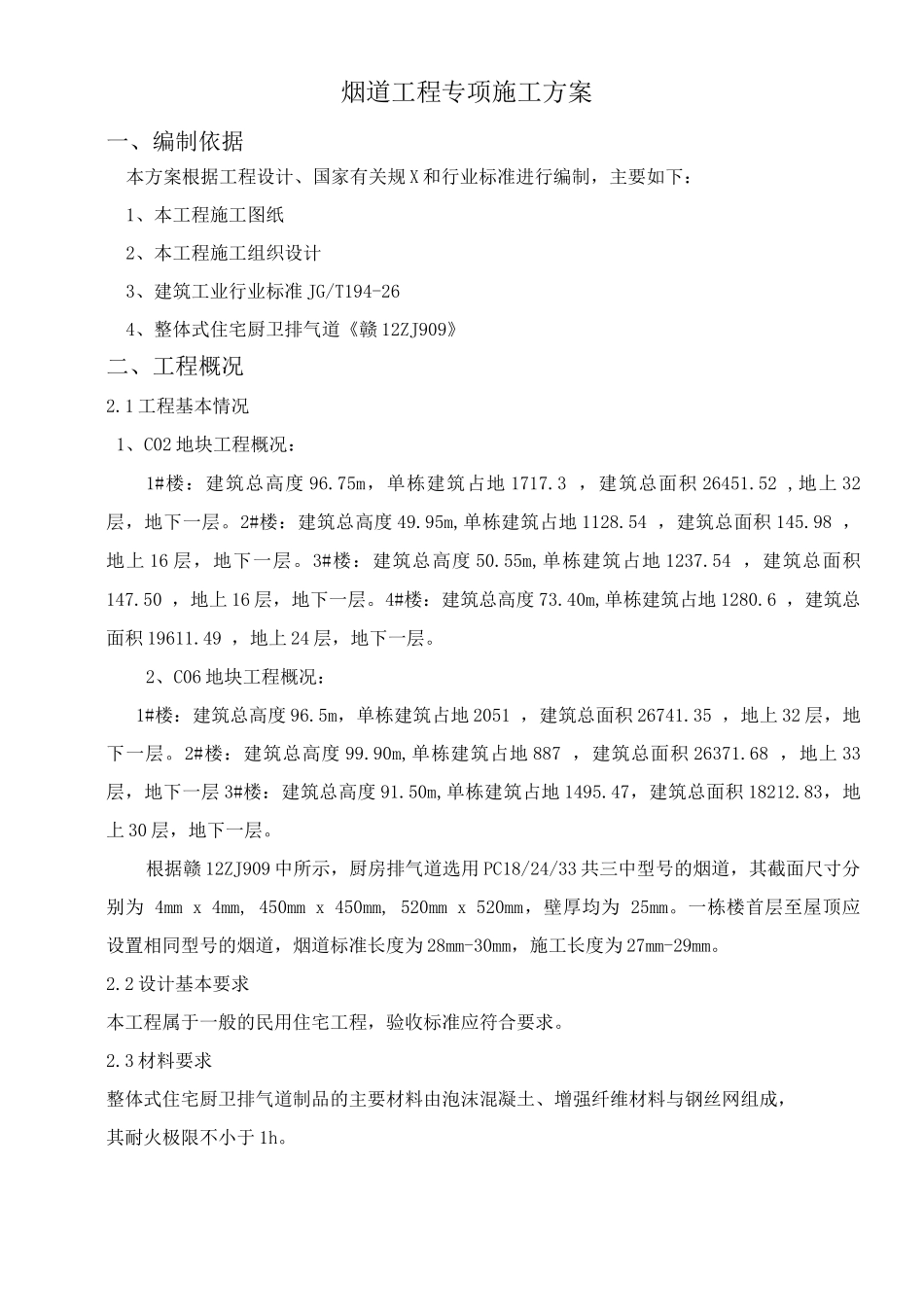

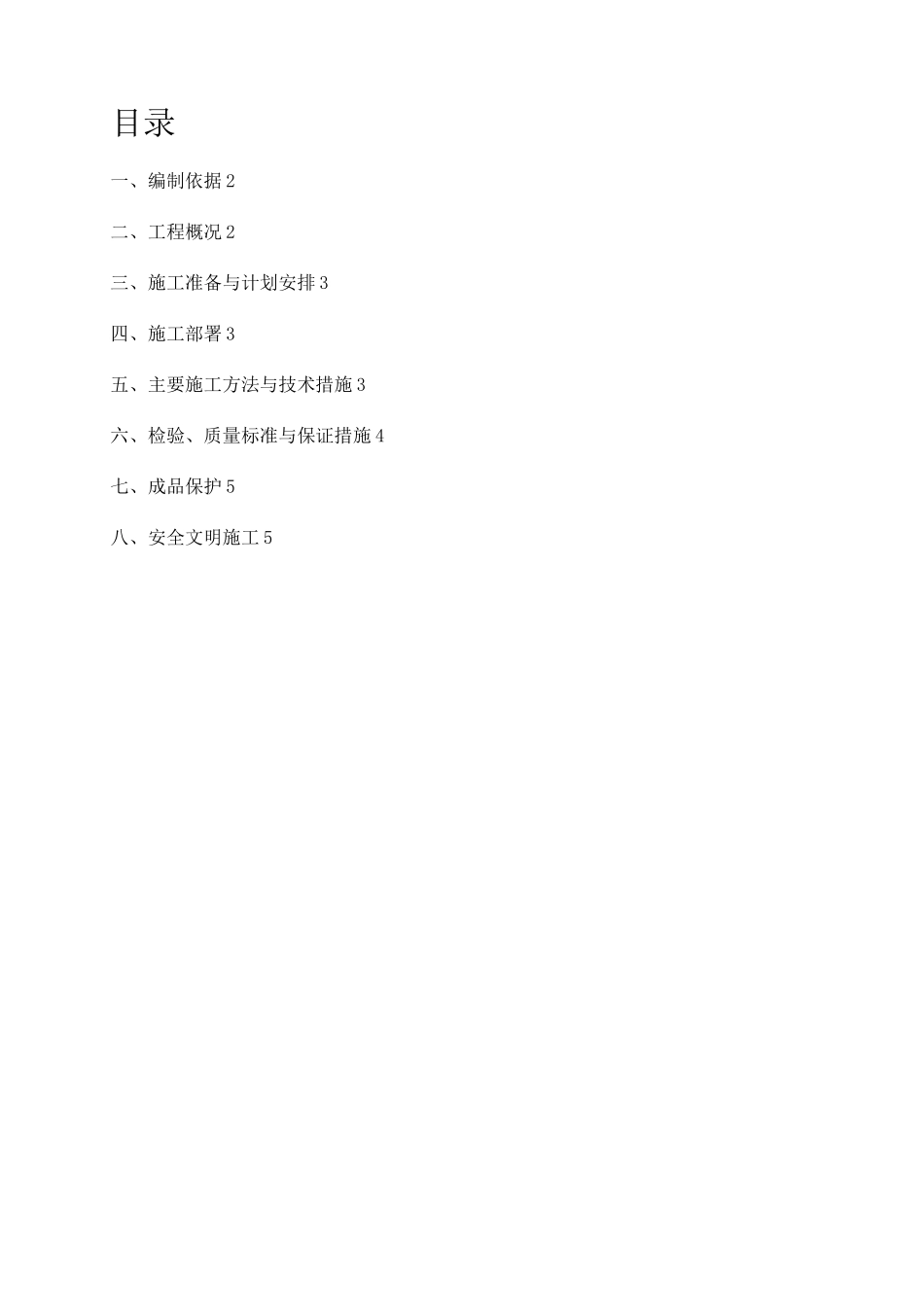

受控状态:恒锦九龙湖一期恒锦花苑（C02、C0 方-轿：地块）烟道工程专项施工方案编制单位：中铁建工集团 XX 编制人：审核人：审批人：编制日期：目录一、编制依据 2二、工程概况 2三、施工准备与计划安排 3四、施工部署 3五、主要施工方法与技术措施 3六、检验、质量标准与保证措施 4七、成品保护 5八、安全文明施工 5烟道工程专项施工方案一、编制依据本方案根据工程设计、国家有关规 X 和行业标准进行编制，主要如下：1、本工程施工图纸2、本工程施工组织设计3、建筑工业行业标准 JG/T194-264、整体式住宅厨卫排气道《赣 12ZJ909》二、工程概况2.1 工程基本情况1、C02 地块工程概况：1#楼：建筑总高度 96.75m，单栋建筑占地 1717.3 ，建筑总面积 26451.52 ,地上 32层，地下一层。2#楼：建筑总高度 49.95m,单栋建筑占地 1128.54 ，建筑总面积 145.98 ，地上 16 层，地下一层。3#楼：建筑总高度 50.55m,单栋建筑占地 1237.54 ，建筑总面积147.50 ，地上 16 层，地下一层。4#楼：建筑总高度 73.40m,单栋建筑占地 1280.6 ，建筑总面积 19611.49 ，地上 24 层，地下一层。2、C06 地块工程概况：1#楼：建筑总高度 96.5m，单栋建筑占地 2051 ，建筑总面积 26741.35 ，地上 32 层，地下一层。2#楼：建筑总高度 99.90m,单栋建筑占地 887 ，建筑总面积 26371.68 ，地上 33层，地下一层 3#楼：建筑总高度 91.50m,单栋建筑占地 1495.47，建筑总面积 18212.83，地上 30 层，地下一层。根据赣 12ZJ909 中所示，厨房排气道选用 PC18/24/33 共三中型号的烟道，其截面尺寸分别为 4mm x 4mm, 450mm x 450mm, 520mm x 520mm，壁厚均为 25mm。一栋楼首层至屋顶应设置相同型号的烟道，烟道标准长度为 28mm-30mm，施工长度为 27mm-29mm。2.2 设计基本要求本工程属于一般的民用住宅工程，验收标准应符合要求。2.3 材料要求整体式住宅厨卫排气道制品的主要材料由泡沫混凝土、增强纤维材料与钢丝网组成，其耐火极限不小于 1h。三、施工准备与计划安排烟道成品由专业生产单位生产并供货至施工现场，产品质量严格根据 JG/T194-26 行业标准的有关要求执行。在进场时，由项目部通知监理单位一同对烟道的外观质量、规格尺寸、垂直承载力与抗冲击柔性进行检查，对不符合设计要求的材料进行退场处理。烟道安装应在主体结构施工完成后抹灰施工前穿插完成。施工进度按进度计划执行。3.1 施工...
