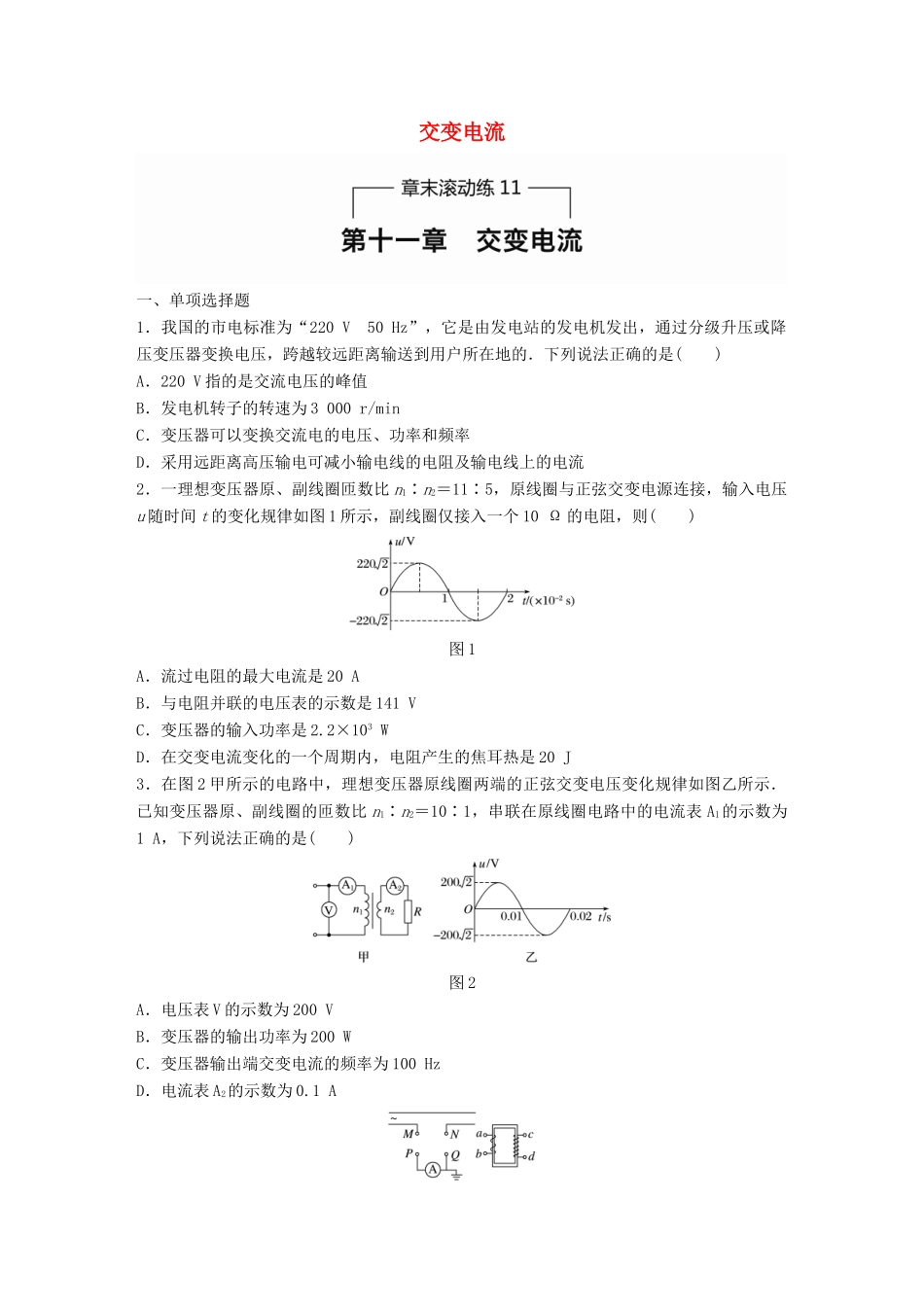

交变电流一、单项选择题1．我国的市电标准为“220V50Hz”，它是由发电站的发电机发出，通过分级升压或降压变压器变换电压，跨越较远距离输送到用户所在地的．下列说法正确的是()A．220V指的是交流电压的峰值B．发电机转子的转速为3000r/minC．变压器可以变换交流电的电压、功率和频率D．采用远距离高压输电可减小输电线的电阻及输电线上的电流2．一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图1所示，副线圈仅接入一个10Ω的电阻，则()图1A．流过电阻的最大电流是20AB．与电阻并联的电压表的示数是141VC．变压器的输入功率是2.2×103WD．在交变电流变化的一个周期内，电阻产生的焦耳热是20J3．在图2甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示．已知变压器原、副线圈的匝数比n1∶n2＝10∶1，串联在原线圈电路中的电流表A1的示数为1A，下列说法正确的是()图2A．电压表V的示数为200VB．变压器的输出功率为200WC．变压器输出端交变电流的频率为100HzD．电流表A2的示数为0.1A图34．普通的交流电流表不能直接接在高压输电线路上测量电流，通常要通过电流互感器来连接，图3中电流互感器ab一侧线圈的匝数较少，工作时电流为Iab，cd一侧线圈的匝数较多，工作时电流为Icd，为了使电流表能正常工作，则()A．ab接MN、cd接PQ，Iab＜IcdB．ab接MN、cd接PQ，Iab＞IcdC．ab接PQ、cd接MN，Iab＜IcdD．ab接PQ、cd接MN，Iab＞Icd图45．如图4所示，理想变压器原、副线圈的匝数比是100∶1，电容器C和电阻R并联在副线圈两端，电流表为理想交流电流表，电阻R＝10Ω.当原线圈输入交变电压u＝1000sin(50πt)V时，下列说法正确的是()A．电阻R消耗的电功率为20WB．电容器的耐压值至少是10V才能不被损坏C．该交流电的频率为50HzD．电流表的示数为零6．如图5所示为某住宅区的应急供电系统，由交流发电机和副线圈匝数可调的理想降压变压器组成．发电机中矩形线圈所围的面积为S，匝数为N，电阻不计，它可绕水平轴OO′在磁感应强度为B的水平匀强磁场中以角速度ω匀速转动．矩形线圈通过滑环连接降压变压器，滑动触头P上下移动时可改变输出电压，R0表示输电线的等效电阻．以线圈平面与磁场平行时为计时起点，下列判断正确的是()图5A．若发电机线圈某时刻处于图示位置，变压器原线圈的电流瞬时值为零B．发电机线圈感应电动势的瞬时值表达式为e＝NBSωsinωtC．当用电量增加时，为使用户电压保持不变，滑动触头P应向上滑动D．当滑动触头P向下移动时，变压器原线圈两端的电压将升高二、多项选择题7．今年春节前后，我国西南部分省市的供电系统由于气候原因遭到严重破坏．为此，某小区启动了临时供电系统，它由备用发电机和副线圈匝数可调的变压器组成，如图6所示，图中R0表示输电线的等效电阻．滑动触头P置于a处时，用户的用电器恰好正常工作，在下列情况下，要保证用电器仍能正常工作，则()图6A．当发电机输出的电压发生波动使V1示数小于正常值，用电器不变时，应使滑动触头P向上滑动B．当发电机输出的电压发生波动使V1示数小于正常值，用电器不变时，应使滑动触头P向下滑动C．如果V1示数保持正常值不变，那么当用电器增加时，滑动触头P应向上滑动D．如果V1示数保持正常值不变，那么当用电器增加时，滑动触头P应向下滑动8．如图7甲所示，理想变压器原、副线圈的匝数比为5∶1，原线圈接交流电源和交流电压表，副线圈接有“220V440W”的热水器、“220V220W”的抽油烟机．如果副线圈电压按图乙所示规律变化，则下列说法正确的是()图7A．副线圈两端电压的瞬时值表达式为u＝220sin(100πt)VB．交流电压表的示数为1100VC．1min内变压器输出的电能为3.96×104JD．热水器的发热功率是抽油烟机发热功率的2倍9．现在用一台该型号的柴油发电机(说明书部分内容如表所示)给灾民临时安置区供电，如图8所示，发电机到安置区的距离是400m，输电线路中的火线和零线单位长度的电阻为2.5×10－4Ω/m.安置区家用电器的总功率为44kW，当这些家用电器都正常工作时(正常工作电压为220V)，下列说法中正确的是()型号AED6500S最大输出功率60kW输出电压范围22...
