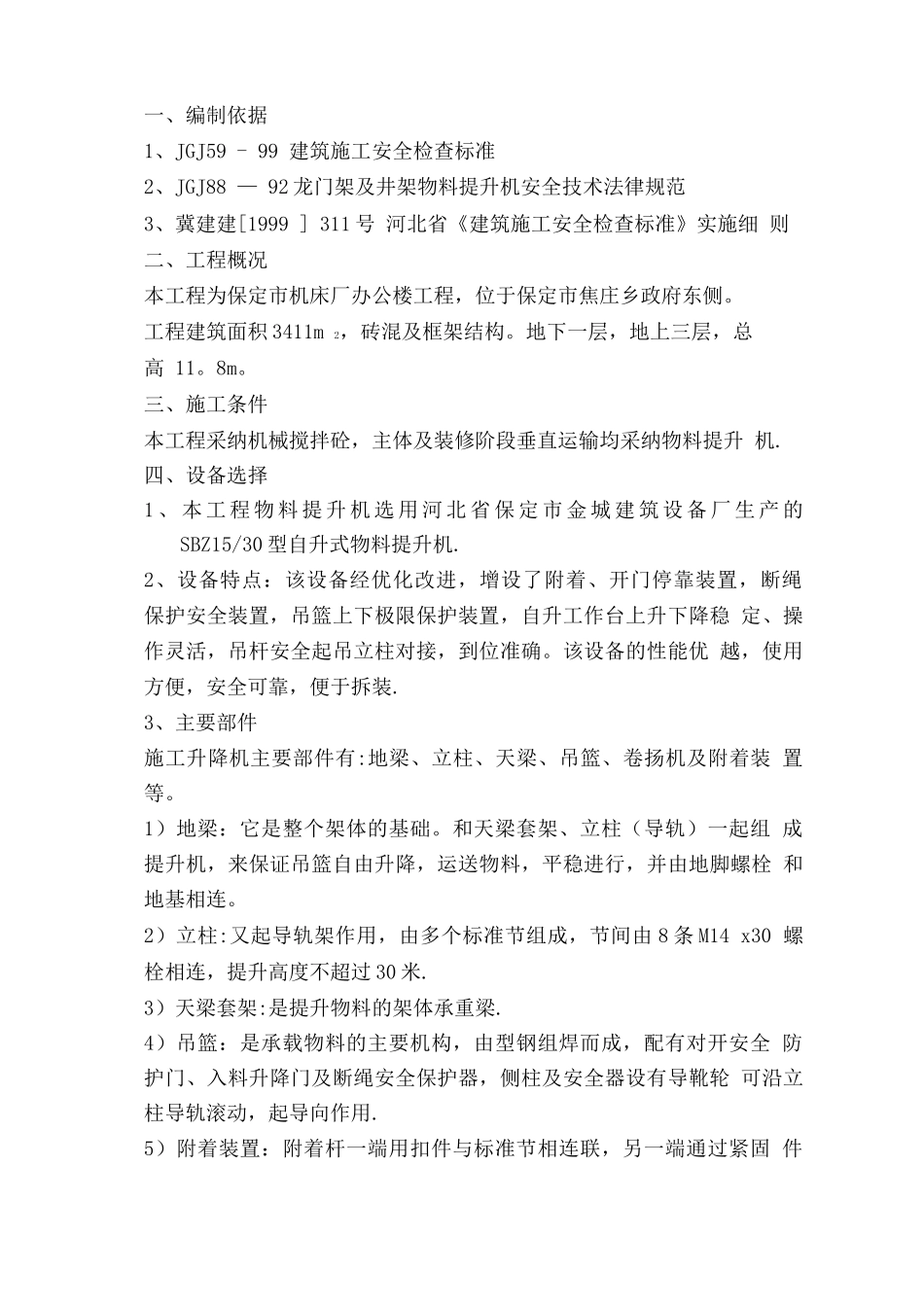

一、编制依据1、JGJ59 - 99 建筑施工安全检查标准2、JGJ88 — 92 龙门架及井架物料提升机安全技术法律规范3、冀建建[1999 ] 311 号 河北省《建筑施工安全检查标准》实施细 则二、工程概况本工程为保定市机床厂办公楼工程，位于保定市焦庄乡政府东侧。工程建筑面积 3411m 2，砖混及框架结构。地下一层，地上三层，总高 11。8m。三、施工条件本工程采纳机械搅拌砼，主体及装修阶段垂直运输均采纳物料提升 机.四、设备选择1 、 本 工 程 物 料 提 升 机 选 用 河 北 省 保 定 市 金 城 建 筑 设 备 厂 生 产 的 SBZ15/30 型自升式物料提升机.2、设备特点：该设备经优化改进，增设了附着、开门停靠装置，断绳 保护安全装置，吊篮上下极限保护装置，自升工作台上升下降稳 定、操作灵活，吊杆安全起吊立柱对接，到位准确。该设备的性能优 越，使用方便，安全可靠，便于拆装.3、主要部件施工升降机主要部件有:地梁、立柱、天梁、吊篮、卷扬机及附着装 置等。1）地梁：它是整个架体的基础。和天梁套架、立柱（导轨）一起组 成提升机，来保证吊篮自由升降，运送物料，平稳进行，并由地脚螺栓 和地基相连。2）立柱:又起导轨架作用，由多个标准节组成，节间由 8 条 M14 x30 螺栓相连，提升高度不超过 30 米.3）天梁套架:是提升物料的架体承重梁.4）吊篮：是承载物料的主要机构，由型钢组焊而成，配有对开安全 防护门、入料升降门及断绳安全保护器，侧柱及安全器设有导靴轮 可沿立柱导轨滚动，起导向作用.5）附着装置：附着杆一端用扣件与标准节相连联，另一端通过紧固 件与建筑物墙体连接.提升机架体增高后，可保工作平衡。6）卷扬机:是提升物料的动力机构，，属单独配套机构。4、提升高度：12m.五、基础设计1、按地质报告，基土开挖至粉土（地基土承载力标准值 150Kpa） 后，用 2:8 灰土分层夯实至基底标高，承载能力不小于 80kpa。2、按厂家提供的砼基础尺寸浇注 C25 砼厚度 3mm，表面应平整，水 平偏差不大于 10mm。预埋地脚螺栓 8-M20 X 3，中心、距允许偏差 2mm。3、基础与排水沟连通。六、物料提升机技术要求1、架体1）厂家生产的定型提升机产品，必须报经建筑安全监督管理部门审 批，核发准用证后才能使用。2）提升机设置连墙杆与建筑物结构连接。连墙杆的设置须符合设计 要求，间隔不大于 9 米，且在建筑物顶层必须设置一组。连墙杆采 用① 48钢架管与架体及建筑结...
