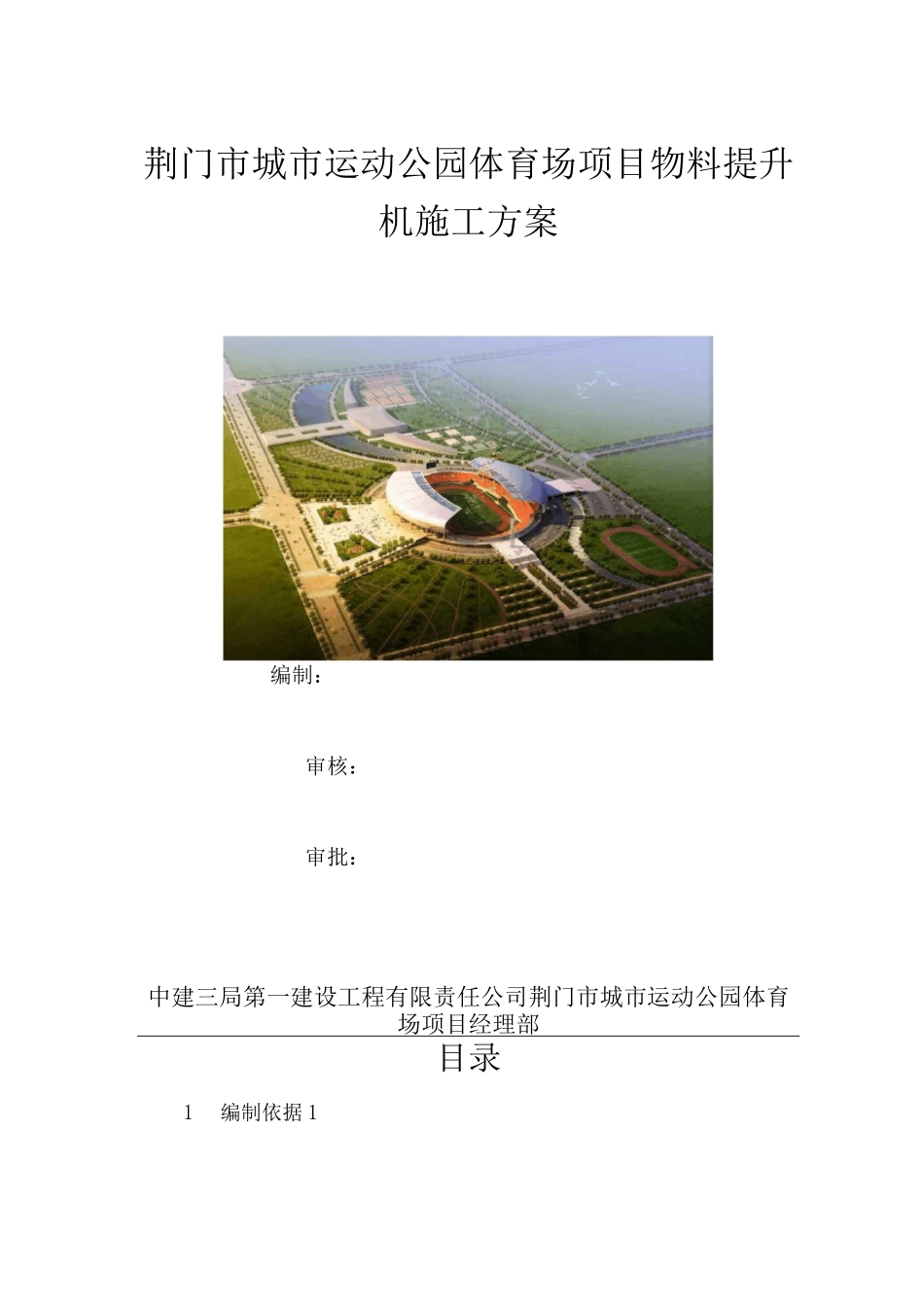

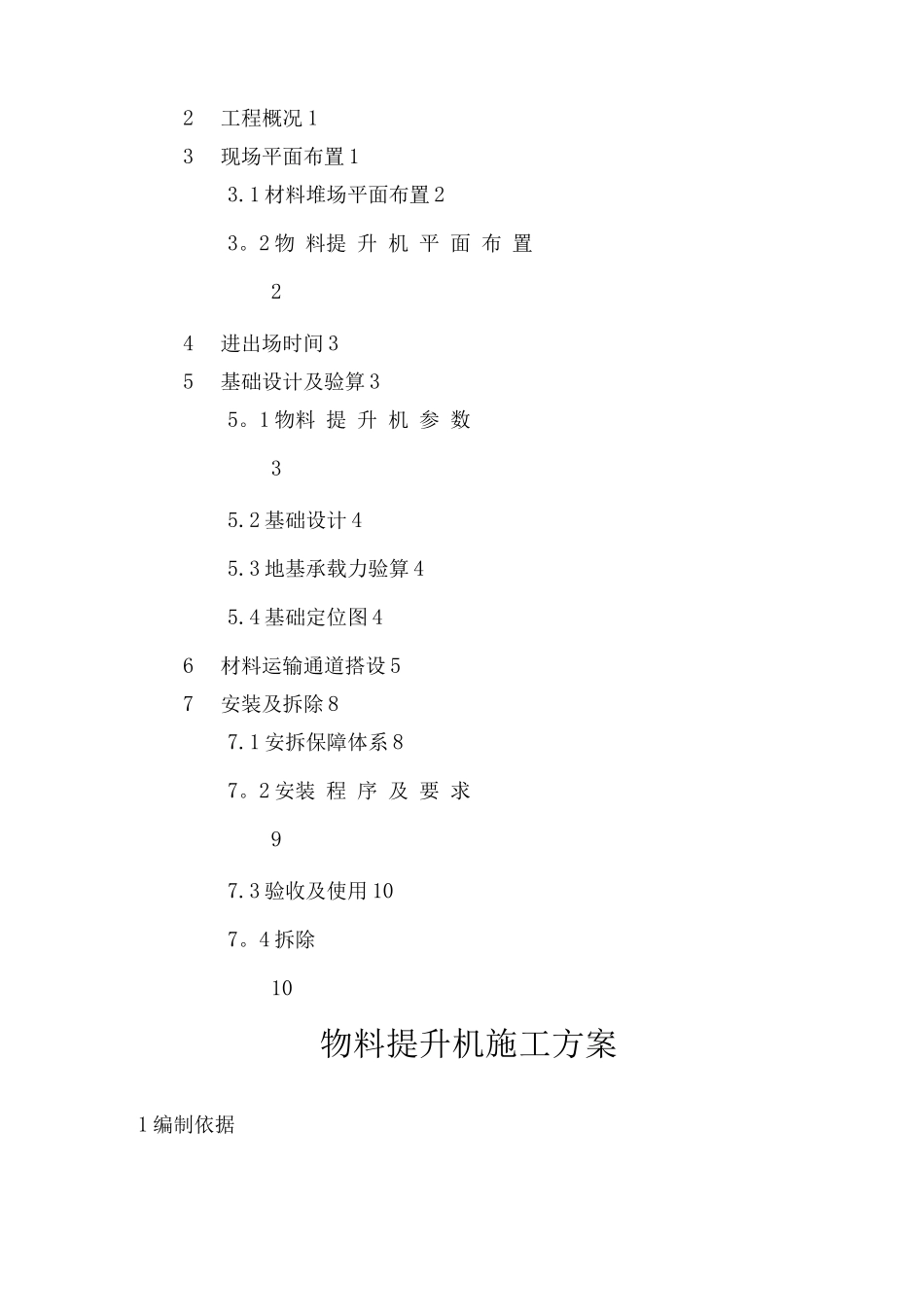

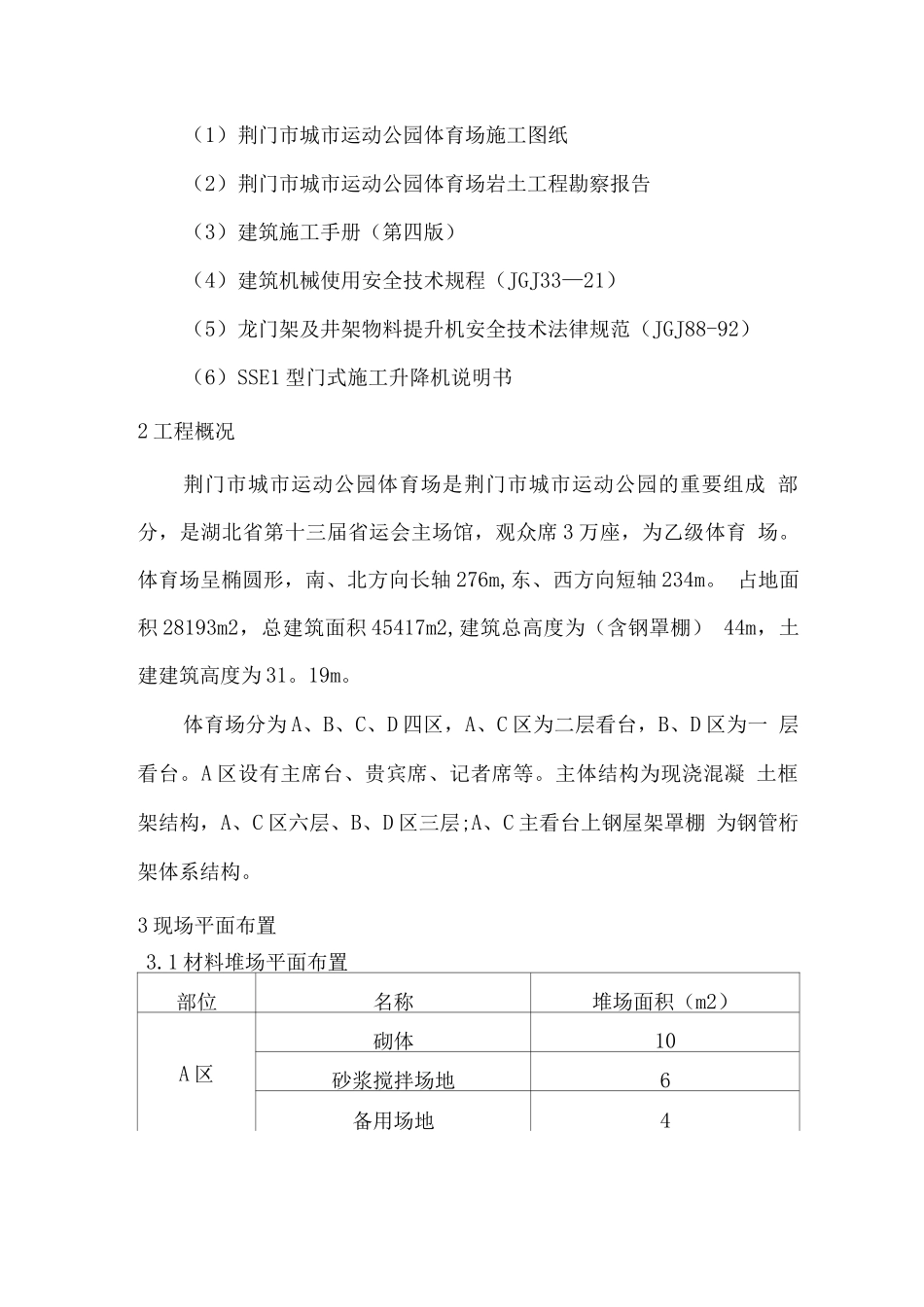

荆门市城市运动公园体育场项目物料提升机施工方案编制：审核：审批：中建三局第一建设工程有限责任公司荆门市城市运动公园体育场项目经理部目录1编制依据 12工程概况 13现场平面布置 13.1 材料堆场平面布置 23。2 物 料提 升 机 平 面 布 置24进出场时间 35基础设计及验算 35。1 物料 提 升 机 参 数35.2 基础设计 45.3 地基承载力验算 45.4 基础定位图 46材料运输通道搭设 57安装及拆除 87.1 安拆保障体系 87。2 安装 程 序 及 要 求97.3 验收及使用 107。4 拆除10物料提升机施工方案1 编制依据（1）荆门市城市运动公园体育场施工图纸（2）荆门市城市运动公园体育场岩土工程勘察报告（3）建筑施工手册（第四版）（4）建筑机械使用安全技术规程（JGJ33—21）（5）龙门架及井架物料提升机安全技术法律规范（JGJ88-92）（6）SSE1 型门式施工升降机说明书2 工程概况荆门市城市运动公园体育场是荆门市城市运动公园的重要组成 部分，是湖北省第十三届省运会主场馆，观众席 3 万座，为乙级体育 场。体育场呈椭圆形，南、北方向长轴 276m,东、西方向短轴 234m。 占地面积 28193m2，总建筑面积 45417m2,建筑总高度为（含钢罩棚） 44m，土建建筑高度为 31。19m。体育场分为 A、B、C、D 四区，A、C 区为二层看台，B、D 区为一 层看台。A 区设有主席台、贵宾席、记者席等。主体结构为现浇混凝 土框架结构，A、C 区六层、B、D 区三层;A、C 主看台上钢屋架罩棚 为钢管桁架体系结构。3 现场平面布置3.1 材料堆场平面布置部位名称堆场面积（m2）A 区砌体10砂浆搅拌场地6备用场地4B 区砌体5砂浆搅拌场地3备用场地2C 区砌体10砂浆搅拌场地6备用场地4D 区砌体5砂浆搅拌场地3备用场地2备注：1、A、C 区材料堆场分为两处,B、D 区各一处；2、待砌体 施工完毕后，其场地用于墙面砖、地面砖、门窗等材料的堆放。A、C 区各有两处材料堆放场地，每处面积约 10m2;B、D 区各有 一处材料堆放场地，每处面积约 10m2。为保证材料堆放过程中不受 积水清浊，堆放场地首先进行清表、碾压处理,然后用 10cm 厚 C15 混 凝土进行硬化（低洼部位应回填至路面标高后再进行硬化处理）. 3.2 物料提升机平面布置根据建筑物形状、沉降缝形成的自然分区及各分区的工程量大 小，本工程拟投入 6 台 SSE1 型门式物料提升机进行砌体及装饰装 修材料的垂直运输，其中 A、C 区各布置 2 台，B、D ...
