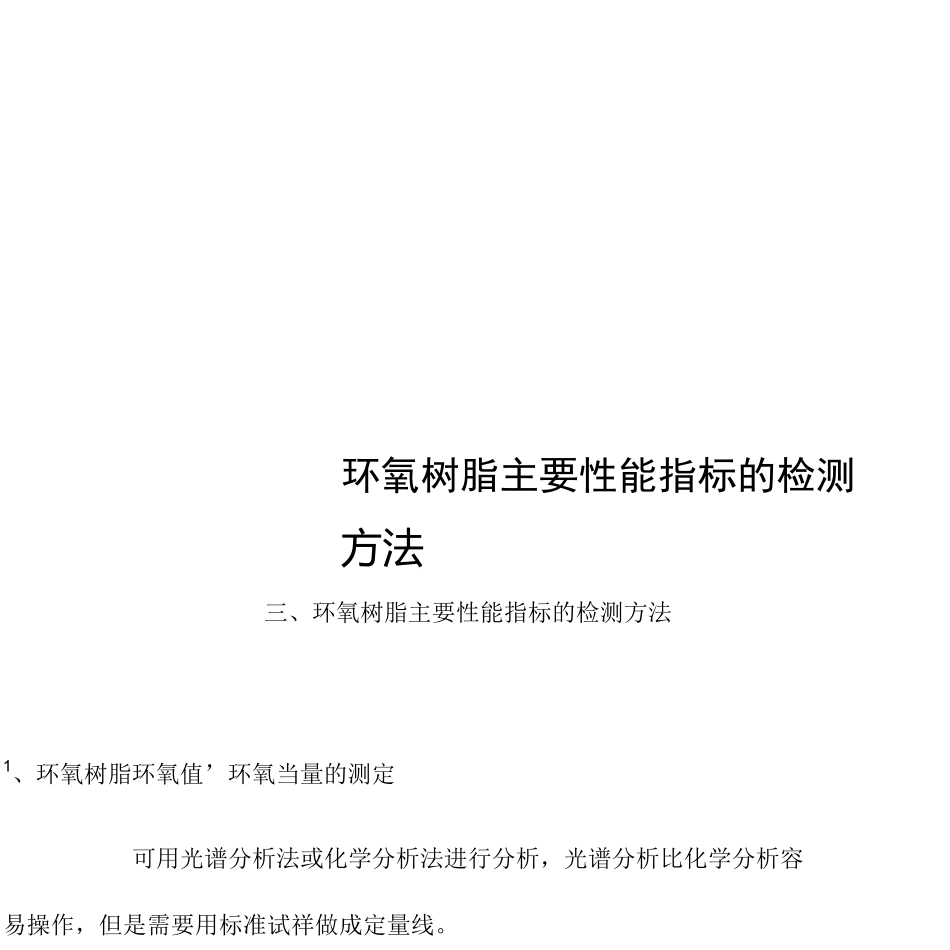

环氧树脂主要性能指标的检测方法

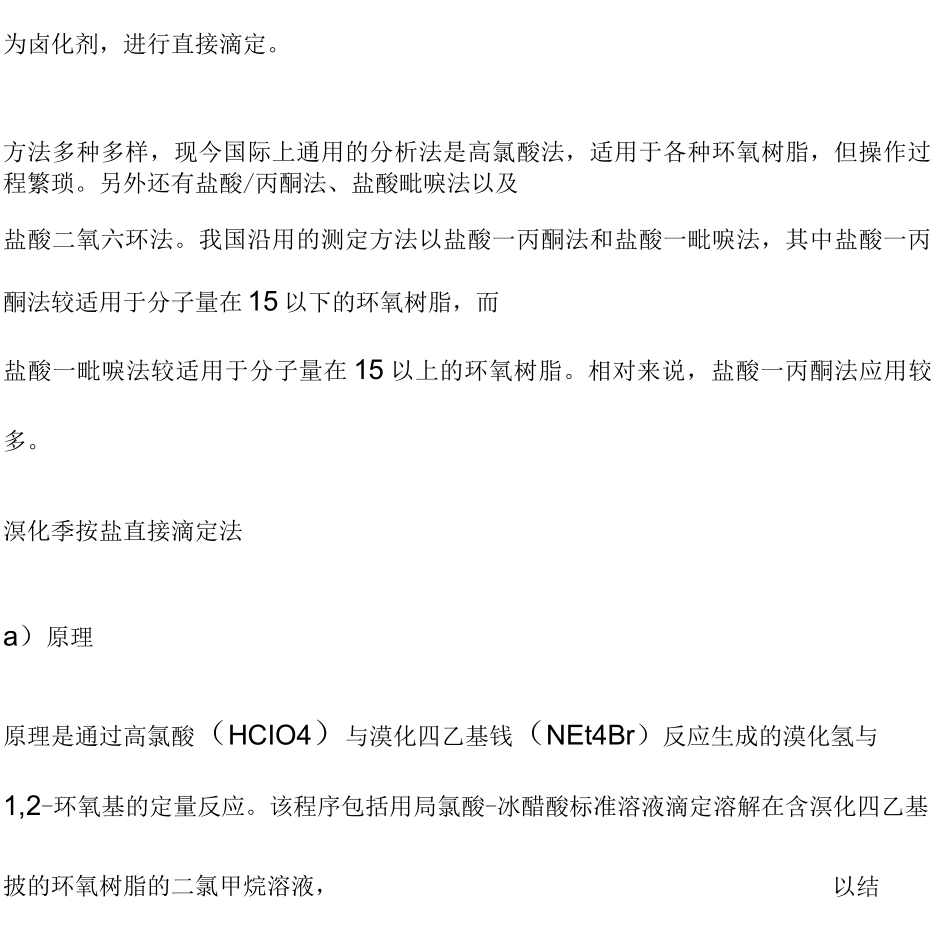

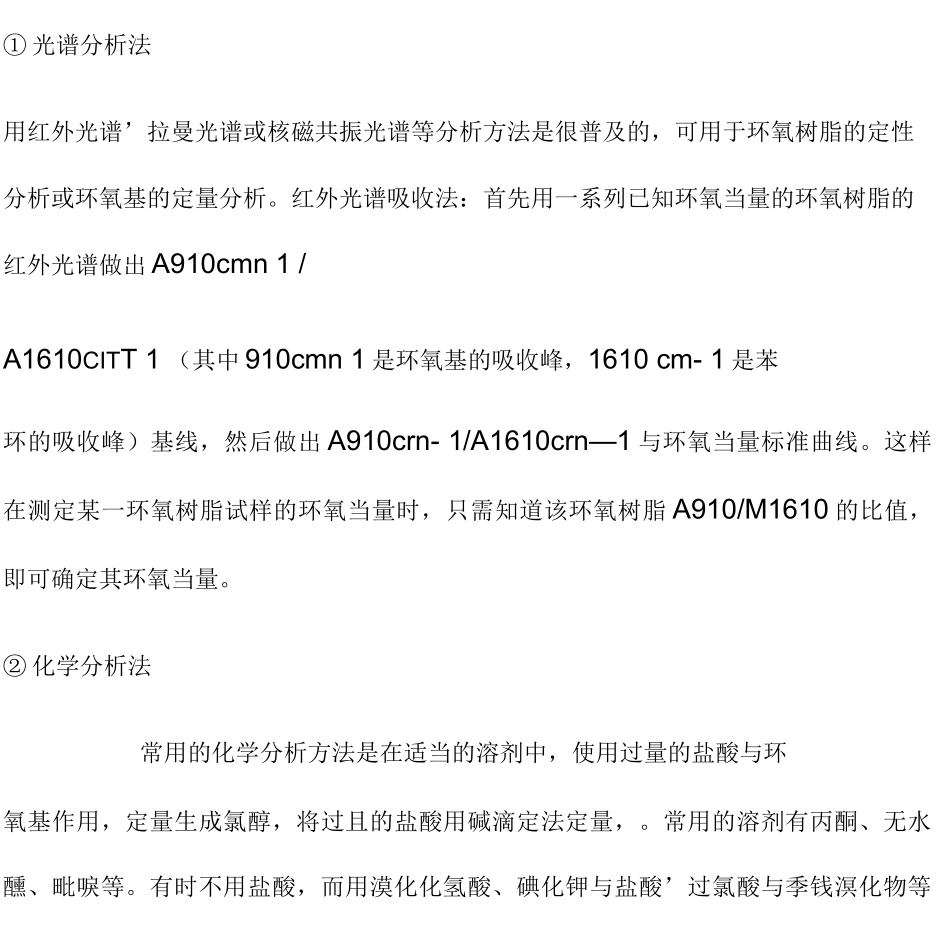

环氧树脂主要性能指标的检测方法三、环氧树脂主要性能指标的检测方法1、环氧树脂环氧值’环氧当量的测定可用光谱分析法或化学分析法进行分析，光谱分析比化学分析容易操作，但是需要用标准试祥做成定量线。① 光谱分析法用红外光谱’拉曼光谱或核磁共振光谱等分析方法是很普及的，可用于环氧树脂的定性分析或环氧基的定量分析。红外光谱吸收法：首先用一系列已知环氧当量的环氧树脂的红外光谱做出 A910cmn 1 /A1610CITT 1 （其中 910cmn 1 是环氧基的吸收峰，1610 cm- 1 是苯环的吸收峰）基线，然后做出 A910crn- 1/A1610crn—1 与环氧当量标准曲线。这样在测定某一环氧树脂试样的环氧当量时，只需知道该环氧树脂 A910/M1610 的比值，即可确定其环氧当量。② 化学分析法常用的化学分析方法是在适当的溶剂中，使用过量的盐酸与环氧基作用，定量生成氯醇，将过且的盐酸用碱滴定法定量，。常用的溶剂有丙酮、无水醺、毗唳等。有时不用盐酸，而用漠化化氢酸、碘化钾与盐酸’过氯酸与季钱溟化物等为卤化剂，进行直接滴定。方法多种多样，现今国际上通用的分析法是高氯酸法，适用于各种环氧树脂，但操作过程繁琐。另外还有盐酸/丙酮法、盐酸毗唳法以及盐酸二氧六环法。我国沿用的测定方法以盐酸一丙酮法和盐酸一毗唳法，其中盐酸一丙酮法较适用于分子量在 15 以下的环氧树脂，而盐酸一毗唳法较适用于分子量在 15 以上的环氧树脂。相对来说，盐酸一丙酮法应用较多。溟化季按盐直接滴定法a）原理原理是通过高氯酸（HCIO4）与漠化四乙基钱（NEt4Br）反应生成的漠化氢与1,2-环氧基的定量反应。该程序包括用局氯酸-冰醋酸标准溶液滴定溶解在含溟化四乙基披的环氧树脂的二氯甲烷溶液，以结晶紫为指标剂，当环氧基被消耗完，过量的漠化氢会引起过量的结晶紫指标剂变色。b）溶液配制结晶紫指标剂：取结晶紫 0.5g,溶解于 1ml 冰醋酸中即得，0. 1 mol /L 高氯酸-冰醋酸标准溶液配制取无水冰醋酸 550ml,加入高氯酸 HCI04（ W/W 在 70 注右，比重1.75）8.2ml 摇匀，在烧杯中缓缓滴加 24ml 醋棘，用玻璃棒不断搅拌，放冷至室温后，转移到 10ml 容量瓶中，加无水冰醋酸稀释至刻度线，摇均匀后，放置 24小时使醋棘与溶液中的水充分反应完全。即得 0. 1N 浓度的 HCI04-HAC 标准溶液。标定准确称取在 105C 干燥至恒重的邻苯二甲酸氢钾 KHC8H4O 金勺0.4g （准确至 0. 01 g）置于锥形瓶中，加无水冰醋酸 20ml,使溶解...
