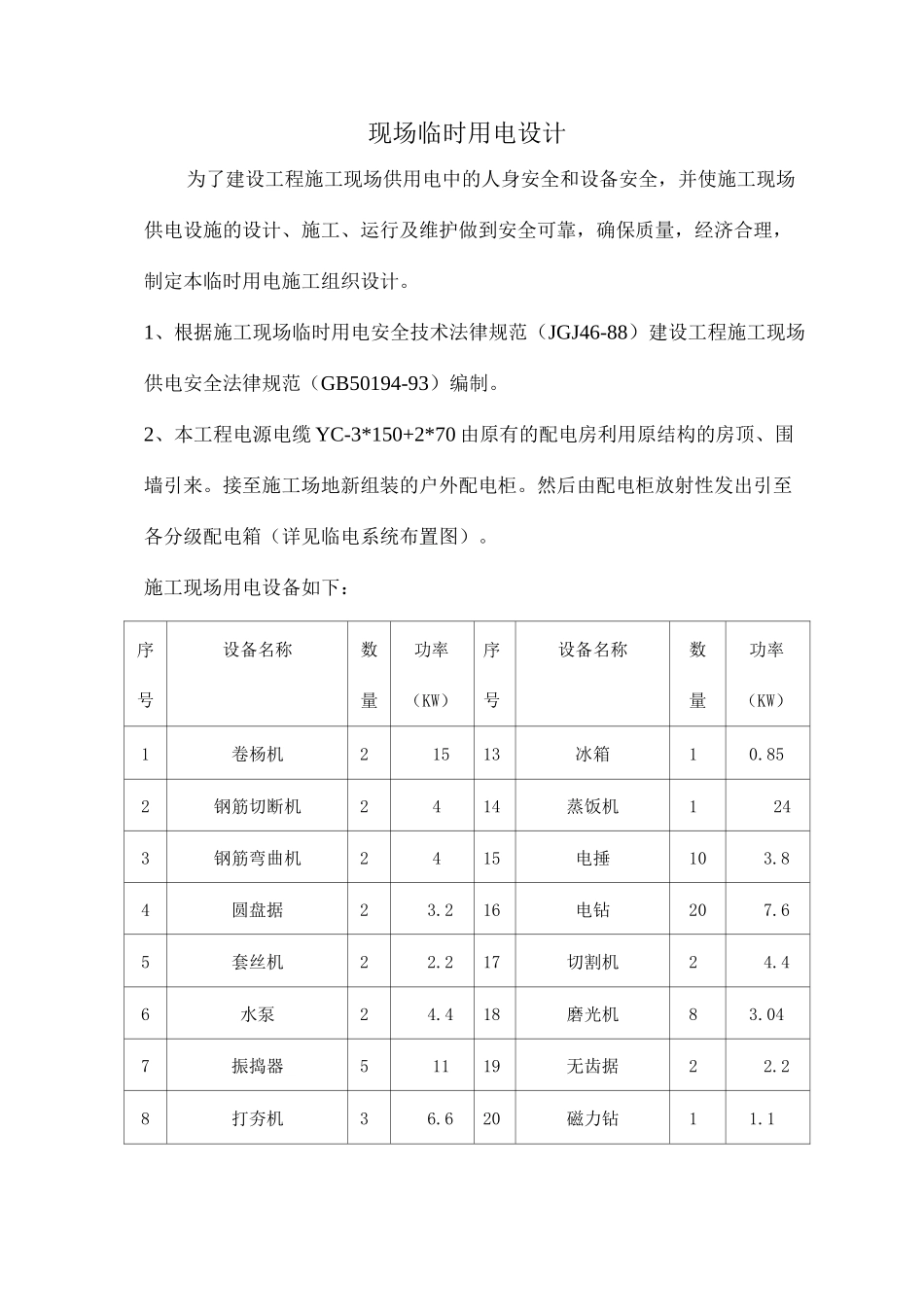

现场临时用电设计为了建设工程施工现场供用电中的人身安全和设备安全，并使施工现场供电设施的设计、施工、运行及维护做到安全可靠，确保质量，经济合理，制定本临时用电施工组织设计。1、根据施工现场临时用电安全技术法律规范（JGJ46-88）建设工程施工现场供电安全法律规范（GB50194-93）编制。2、本工程电源电缆 YC-3*150+2*70 由原有的配电房利用原结构的房顶、围墙引来。接至施工场地新组装的户外配电柜。然后由配电柜放射性发出引至各分级配电箱（详见临电系统布置图）。施工现场用电设备如下：序号设备名称数量功率（KW）序号设备名称数量功率（KW）1卷杨机21513冰箱10.852钢筋切断机2414蒸饭机1243钢筋弯曲机2415电捶103.84圆盘据23.216电钻207.65套丝机22.217切割机24.46水泵24.418磨光机83.047振捣器51119无齿据22.28打夯机36.620磁力钻11.19云石机83.0421搅拌机17.510刨板机1422室内照明25KW11台钻22.223室外照明25KW12沟通电焊机10338KVA24根据计算公式P 总=1.05 （K1XP1/COS^+K2XP2 + K3XP3 + K4XP4）p-供电设备总需容量（KVA）P1-电动机额定功率（KW）P2-电焊机额定容量（KVA）P3-室内照明容量（KW）P4-室外照明容量（KW）COS*-电动机的平均功率因数（一般为 0.75）P= 1.05 （0.7*114.13/0.75+0.6*338+0.8*25+1*25）=354KVA根据计算甲方应提供不小于 4KVA 的变压器，应满足施工的需要。3、电缆敷设的要求1）凡是由总配电引至各分配电箱的电源电缆必须埋地或架空敷设，严禁沿地面明敷，并应避开机械损伤和介质腐蚀。2）电缆类型应根据敷设方式，环境条件选择，电缆截面应根据允许载流量和允许电缆损失确定。3）电缆在室外直接埋地敷设的深度应不小于 0.6 米，并应在电缆上下各铺设不小于 50mm 厚的细砂，然后覆盖砖等硬质保护层.橡皮电缆架空敷设时,应沿墙壁或电杆设置，并用绝缘子固定，严禁使用金属裸线作绑扎，固定点间距应保证橡皮电缆承受自重所带来的荷重.最大弧度距地不得小于 2.5 米.4、配电箱安装的要求1）配电系统设置室外总配电箱和分配电箱，实行分级配电.。合置在同一配电箱内的动力、照明应分路设置。2）开关箱应有末级分配电箱配电。总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。分配电箱与开关箱的距离不得超过 30 米。开关箱与其控制的固定式用电设备的水平距离不宜大于 3 米。配电箱应设在干燥、通风及常温的场所，配电箱开关箱的周围应有足够二人同时工...
