现场安全防护平面布置

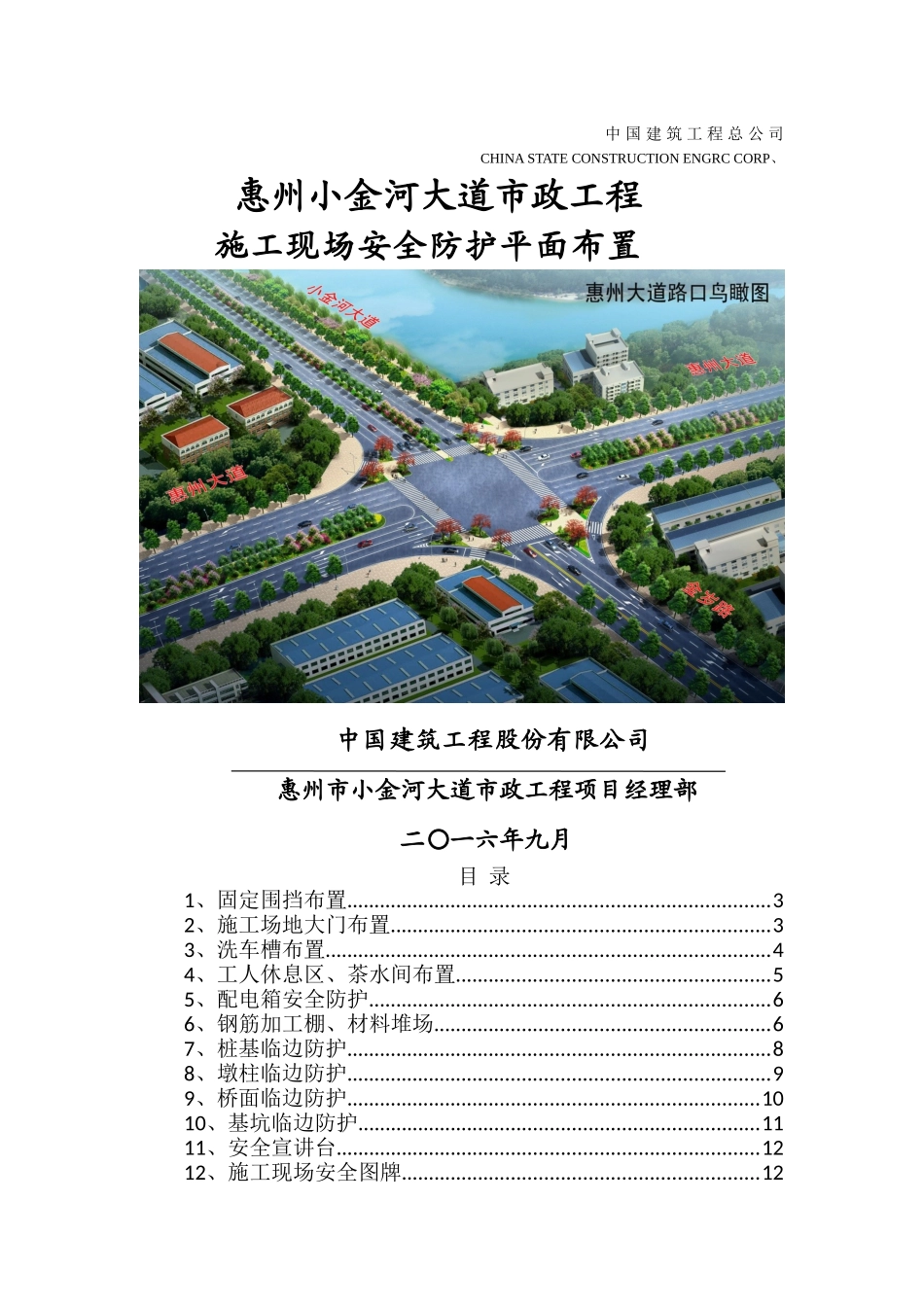

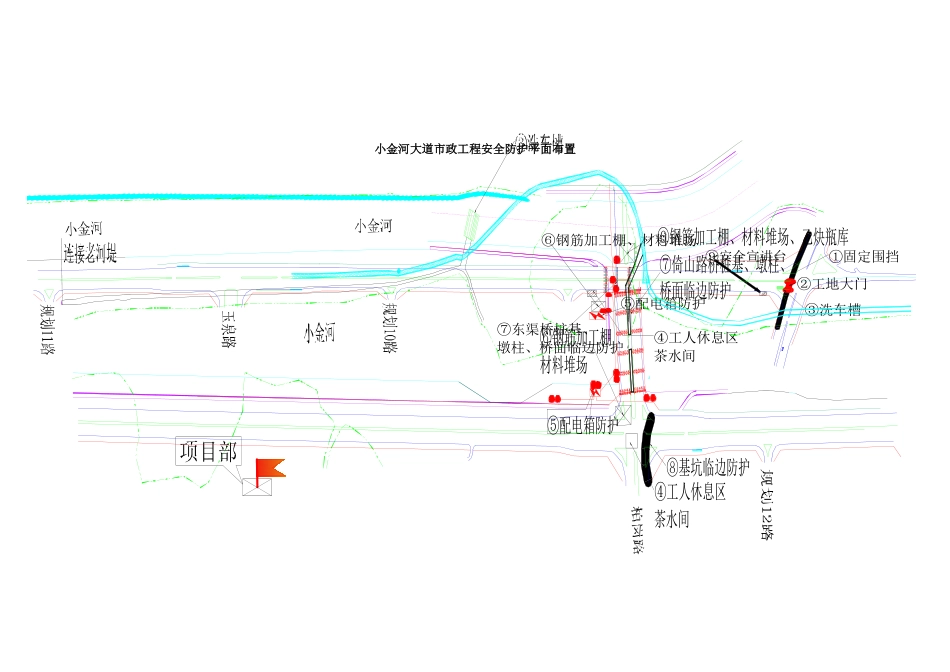

中 国 建 筑 工 程 总 公 司 CHINA STATE CONSTRUCTION ENGRC CORP、惠州小金河大道市政工程施工现场安全防护平面布置 中国建筑工程股份有限公司惠州市小金河大道市政工程项目经理部二一六年九月〇目 录1、固定围挡布置.............................................................................32、施工场地大门布置.....................................................................33、洗车槽布置.................................................................................44、工人休息区、茶水间布置.........................................................55、配电箱安全防护.........................................................................66、钢筋加工棚、材料堆场.............................................................67、桩基临边防护.............................................................................88、墩柱临边防护.............................................................................99、桥面临边防护...........................................................................1010、基坑临边防护.........................................................................1111、安全宣讲台.............................................................................1212、施工现场安全图牌.................................................................12小金河大道市政工程安全防护平面布置⑦东渠桥桩基、墩柱、桥面临边防护⑥钢筋加工棚、材料堆场⑤配电箱防护①固定围挡②工地大门③洗车槽④工人休息区茶水间⑨安全宣讲台⑦倚山路桥桩基、墩柱、桥面临边防护⑥钢筋加工棚材料堆场⑤配电箱防护⑥钢筋加工棚、材料堆场、乙炔瓶库④工人休息区茶水间⑧基坑临边防护1、固定围挡布置现场固定围挡分布在在标尾与惠州大道交界处,方向沿惠州大道布置,具体位置如图序号①所示。围挡搭设根据公司标准化手册要求,围挡高度 2、5m,墙体部分采纳 1、8m高彩钢夹芯板及其配套得立柱,立柱下方采纳螺栓与地面固定,基脚采纳砖砌体,高度 70cm,外侧水泥砂浆抹灰,刷黄黑相间警示漆,条纹宽度 50cm;每根立柱后应设置一道斜撑,斜撑宜为 20mm×40mm 方钢。道路口围墙拐角处设置通透式围挡。市政道路工程围挡设置不能影响现有道路得排水...
