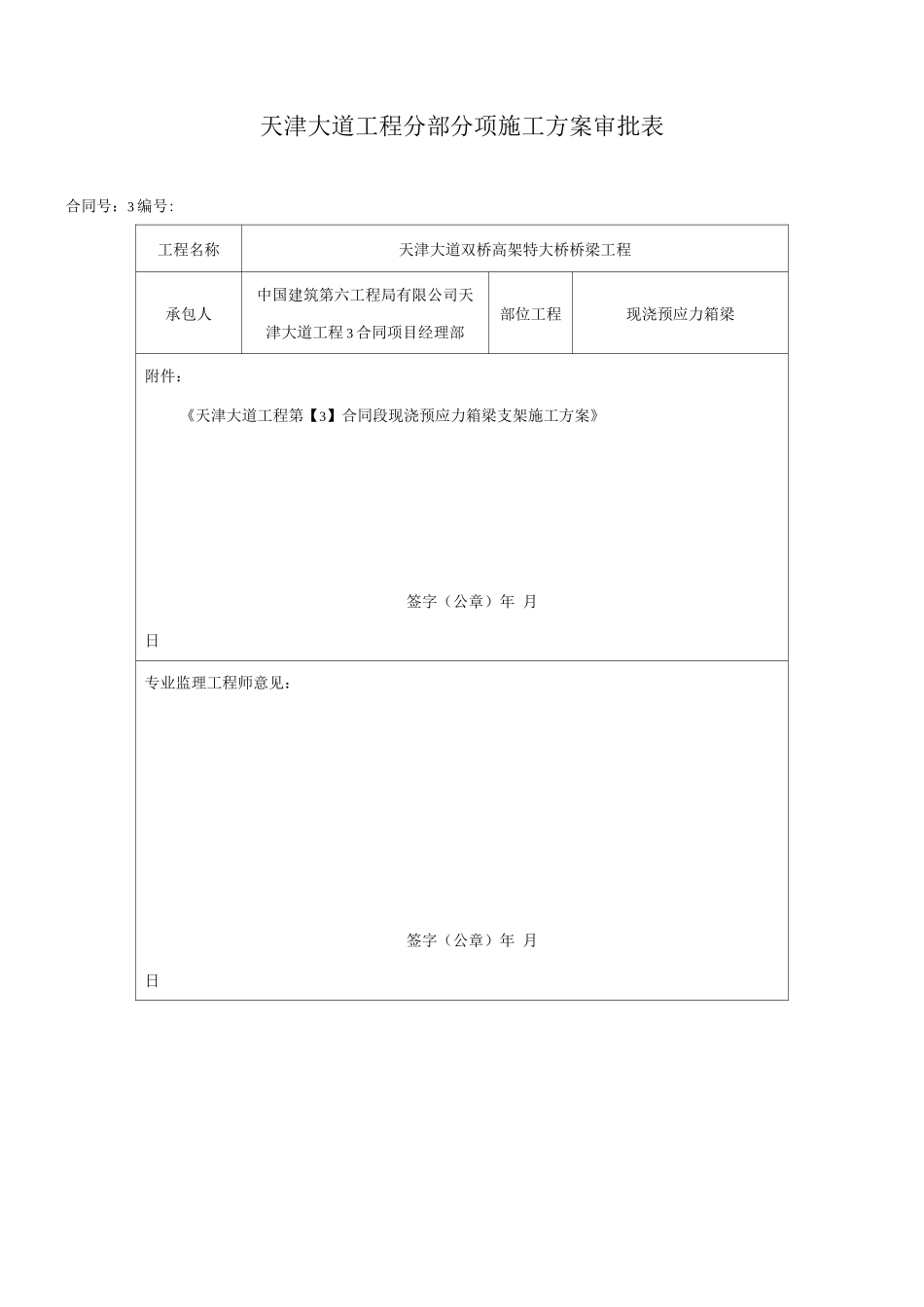

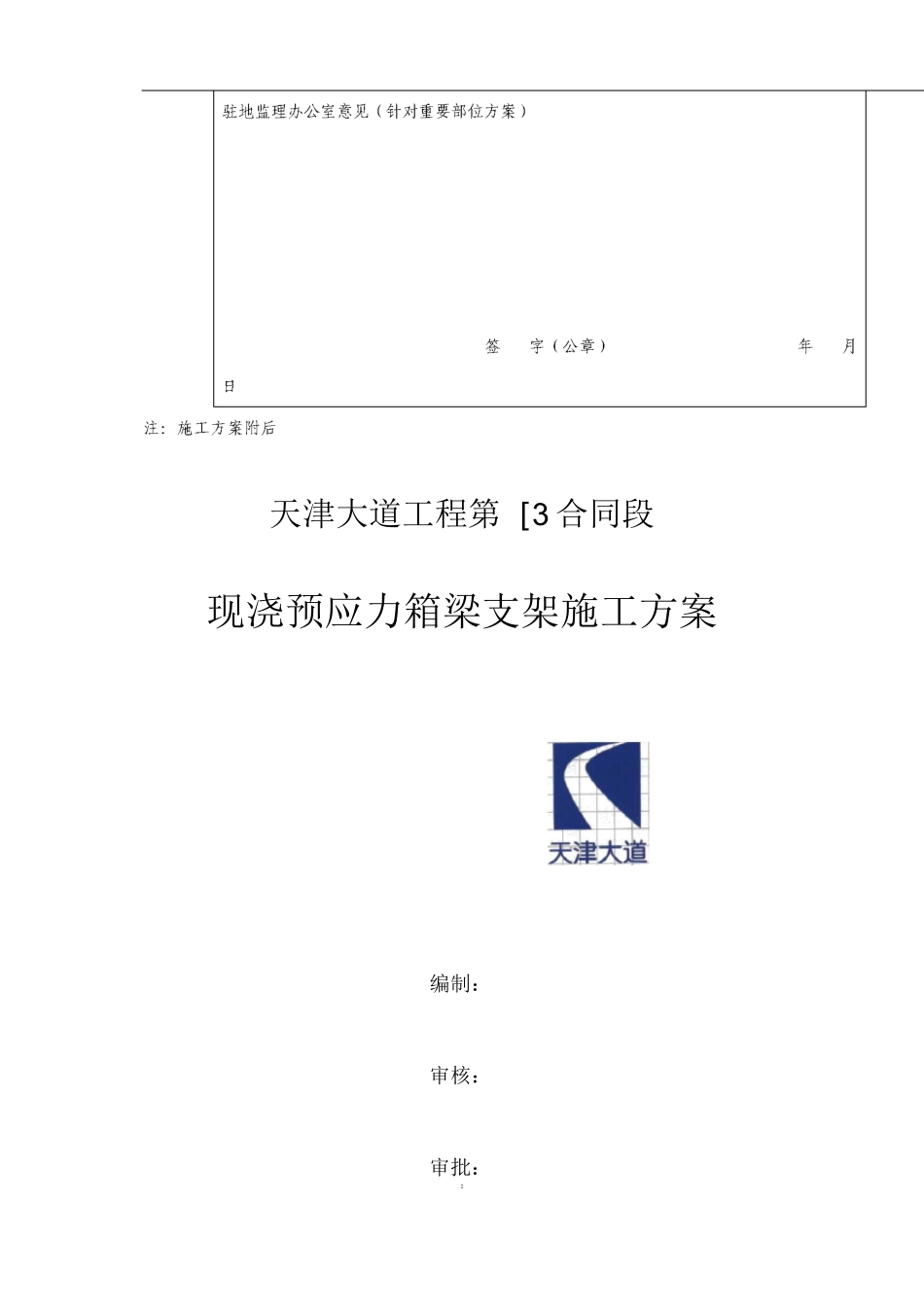

天津大道工程分部分项施工方案审批表合同号:3 编号:工程名称天津大道双桥高架特大桥桥梁工程承包人中国建筑第六工程局有限公司天津大道工程 3 合同项目经理部部位工程现浇预应力箱梁附件:《天津大道工程第【3】合同段现浇预应力箱梁支架施工方案》签字(公章)年 月日专业监理工程师意见:签字(公章)年 月日天津大道工程第[3 合同段现浇预应力箱梁支架施工方案编制:审核:审批:2中国建筑第六工程局有限公司天津大道 3 合同项目经理部 29 年 6 月 20 日刘平中现浇预应力箱梁模板支架施工专项方案一、综合说明(1)自然条件、地形、地质及地下水场地较为平坦,地质以粉质黏土主,此处常水位较高,场地标准冻结深度为 0.6 米。(2)主要工程数量先浇预应力砼箱梁现浇段共 6 联(长( 30+30+35+40 )mx 宽 18mx 高 2.4m),面积约 为 1.5万 m2,其中 4#~8#两联箱梁的右侧一联箱梁与现在津沽公路并线,地基基础较好。 左侧一联箱梁位于津沽公路北侧,地基处于低洼处,基础较软弱;60#~64#两联箱梁与津 沽公路并线,地基基础较好,其中 62#~63#跨跨现有汉港公路;64#~68#两联现浇箱梁位 于津沽公路南侧,此处地基处于低洼处,基础较软弱。(3) 模板支架选型根据本工程实际情况,结合施工单位现有施工条件,经过综合技术经济比较选用: 定型刚模板作侧模,竹胶合板作底模及内模;模板底部的方木主龙骨截面采纳 15 x15 ,布设间距与立杆同,次龙骨截面宽 10 x10 ,布设间距 0.3m,模板厚度为 1.5 ;选择碗扣式钢管脚手架作为模板支架的搭设材料(碗扣式模板支架在有上碗扣的情 况下,其承载力可比扣件式提高 15%左右,在计算中暂不做调整,但在搭设过程中要注意 检查),支模架的上碗扣不能缺失。进行相应的设计计算。(4) 编制依据1. 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- 21 )2. 《建筑施工碗扣式钢管脚手架安全技术法律规范》(JGJ166- 28 )3. 《建筑施工安全手册》杜荣军主编)4. 建设部《建筑施工安全检查标准》(JGJ59-99)5. 本工程相关图纸,设计文件6. 国家有关模板支撑架设计、施工的其它法律规范、规程和文件。二、搭设方案(一)基本搭设参数模板支架高 H 为 5.6m,立杆步距 h (上下水平杆轴线间的距离)取 1.2m,立杆纵距 la(二)材料及荷载取值说明本支撑架使用 48 x 钢管,钢管壁厚不得小于 3mm,钢管上严禁打孔;采纳的扣件应经试验,在螺栓拧紧扭力矩达 65N...
