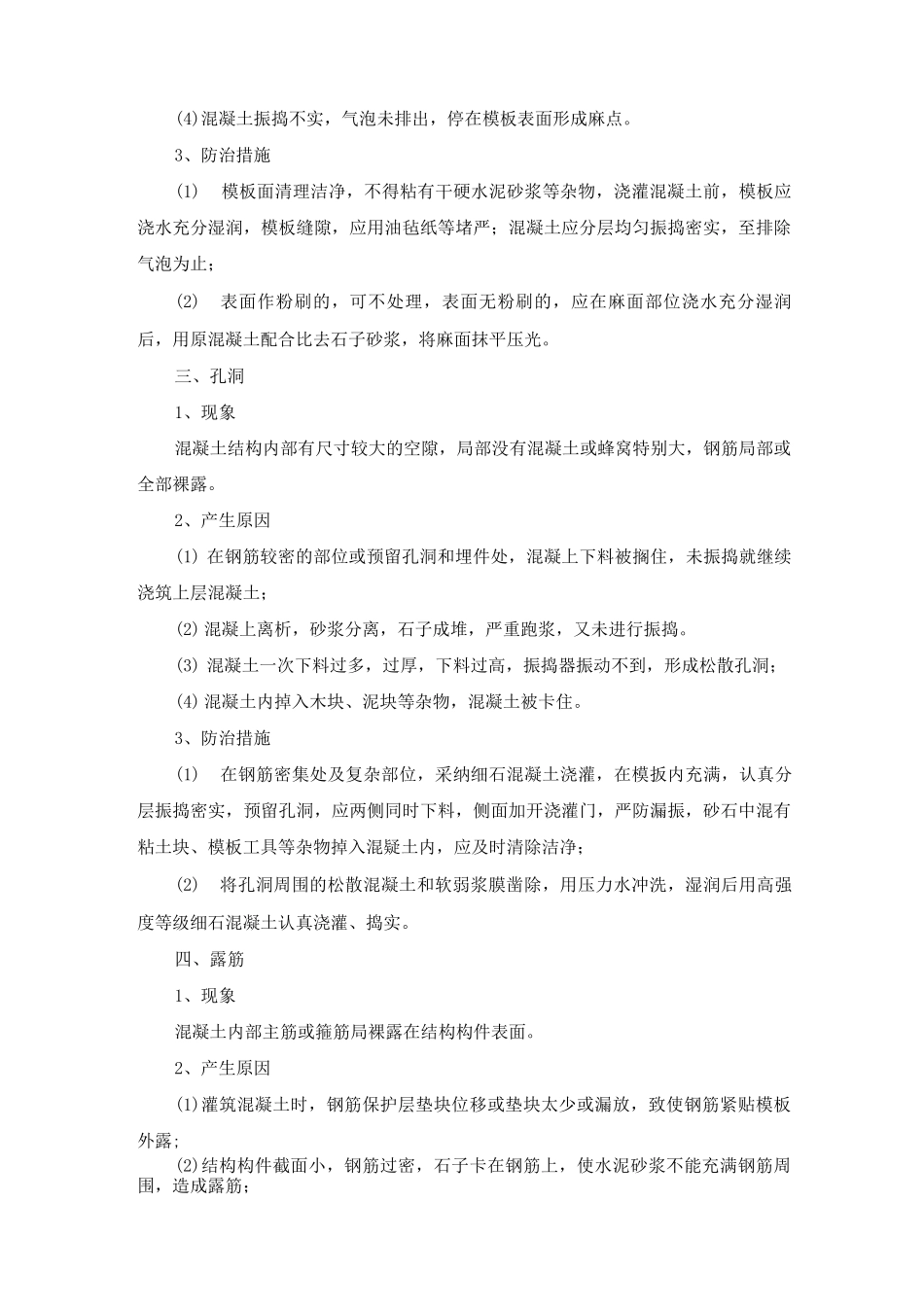

(4)混凝土振捣不实，气泡未排出，停在模板表面形成麻点。3、防治措施(1)模板面清理洁净，不得粘有干硬水泥砂浆等杂物，浇灌混凝土前，模板应浇水充分湿润，模板缝隙，应用油毡纸等堵严；混凝土应分层均匀振捣密实，至排除气泡为止；(2)表面作粉刷的，可不处理，表面无粉刷的，应在麻面部位浇水充分湿润后，用原混凝土配合比去石子砂浆，将麻面抹平压光。三、孔洞1、现象混凝土结构内部有尺寸较大的空隙，局部没有混凝土或蜂窝特别大，钢筋局部或全部裸露。2、产生原因(1) 在钢筋较密的部位或预留孔洞和埋件处，混凝上下料被搁住，未振捣就继续浇筑上层混凝土；(2) 混凝上离析，砂浆分离，石子成堆，严重跑浆，又未进行振捣。(3) 混凝土一次下料过多，过厚，下料过高，振捣器振动不到，形成松散孔洞；(4) 混凝土内掉入木块、泥块等杂物，混凝土被卡住。3、防治措施(1)在钢筋密集处及复杂部位，采纳细石混凝土浇灌，在模扳内充满，认真分层振捣密实，预留孔洞，应两侧同时下料，侧面加开浇灌门，严防漏振，砂石中混有粘土块、模板工具等杂物掉入混疑土内，应及时清除洁净；(2)将孔洞周围的松散混凝土和软弱浆膜凿除，用压力水冲洗，湿润后用高强度等级细石混凝土认真浇灌、捣实。四、露筋1、现象混凝土内部主筋或箍筋局裸露在结构构件表面。2、产生原因(1)灌筑混凝土时，钢筋保护层垫块位移或垫块太少或漏放，致使钢筋紧贴模板外露;(2)结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋；(3 混凝土配合比不当，产生离折，模板部位缺浆或模板漏浆。(4 混凝土保护层太小或保护层处混凝土振或振捣不实；或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋；(5)木模板未浇水湿润.吸水粘结或脱模过早，拆模时缺棱、掉角，导致漏筋3、防治措施(1) 浇灌混凝土，应保证钢筋位置和保护层厚度正确，并加强检查，钢筋密集时，应选用适当粒径的石子，保证混凝土配合比准确和良好的和易性；浇灌高度超过 2m,应用串筒、或溜槽进行下料，以防止离析；模板应充分湿润并认真堵好缝隙；混凝土振捣严禁撞击钢筋，操作时，避开踩踏钢筋，如有踩弯或脱扣等及时调整直正；保护层混凝土要振捣密实；正确掌握脱模时间，防止过早拆模，碰坏棱角。(2)表面漏筋，刷洗净后，在表面抹 1： 2 或 1： 2.5 水泥砂浆，将允满漏筋部位抹平；漏筋较深的凿去薄弱混凝上和突出颗粒，洗刷洁净后，用比原来高一级的细石混凝土填塞压实。五、缝...
