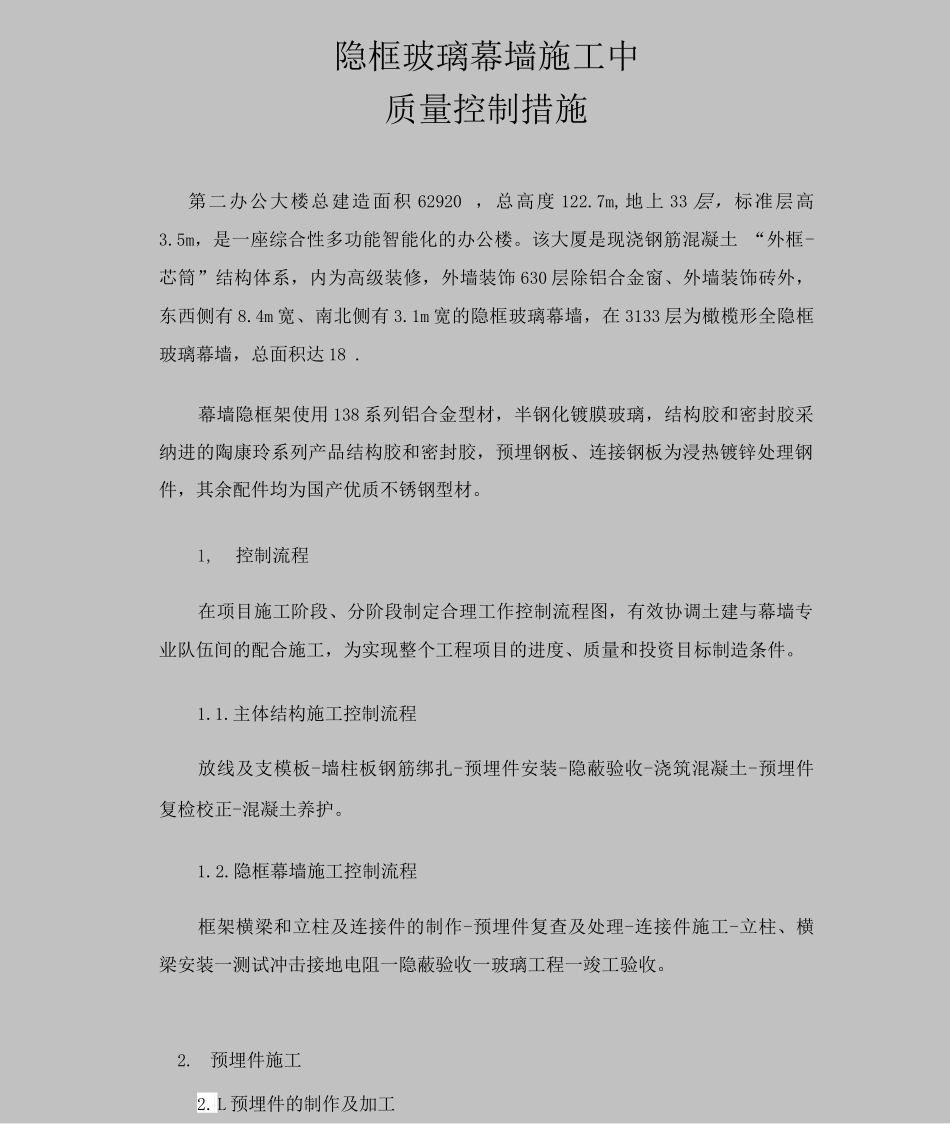

玻璃幕墙质量控制措施

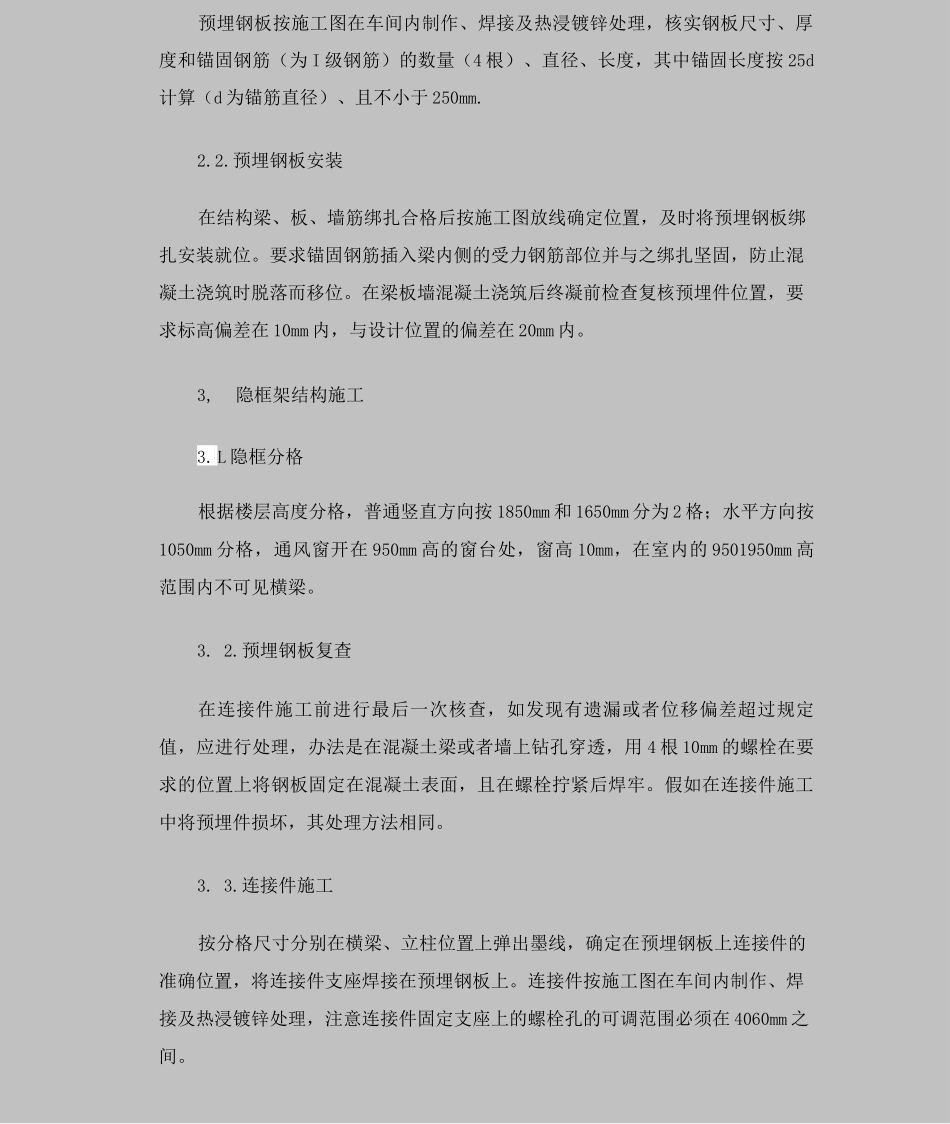

隐框玻璃幕墙施工中质量控制措施第二办公大楼总建造面积 62920 ，总高度 122.7m,地上 33 层，标准层高3.5m，是一座综合性多功能智能化的办公楼。该大厦是现浇钢筋混凝土 “外框-芯筒”结构体系，内为高级装修，外墙装饰 630 层除铝合金窗、外墙装饰砖外，东西侧有 8.4m 宽、南北侧有 3.1m 宽的隐框玻璃幕墙，在 3133 层为橄榄形全隐框玻璃幕墙，总面积达 18 .幕墙隐框架使用 138 系列铝合金型材，半钢化镀膜玻璃，结构胶和密封胶采纳进的陶康玲系列产品结构胶和密封胶，预埋钢板、连接钢板为浸热镀锌处理钢件，其余配件均为国产优质不锈钢型材。1,控制流程在项目施工阶段、分阶段制定合理工作控制流程图，有效协调土建与幕墙专业队伍间的配合施工，为实现整个工程项目的进度、质量和投资目标制造条件。1.1.主体结构施工控制流程放线及支模板-墙柱板钢筋绑扎-预埋件安装-隐蔽验收-浇筑混凝土-预埋件复检校正-混凝土养护。1.2.隐框幕墙施工控制流程框架横梁和立柱及连接件的制作-预埋件复查及处理-连接件施工-立柱、横梁安装一测试冲击接地电阻一隐蔽验收一玻璃工程一竣工验收。2.预埋件施工2.L 预埋件的制作及加工预埋钢板按施工图在车间内制作、焊接及热浸镀锌处理，核实钢板尺寸、厚度和锚固钢筋（为 I 级钢筋）的数量（4 根）、直径、长度，其中锚固长度按 25d计算（d 为锚筋直径）、且不小于 250mm.2.2.预埋钢板安装在结构梁、板、墙筋绑扎合格后按施工图放线确定位置，及时将预埋钢板绑扎安装就位。要求锚固钢筋插入梁内侧的受力钢筋部位并与之绑扎坚固，防止混凝土浇筑时脱落而移位。在梁板墙混凝土浇筑后终凝前检查复核预埋件位置，要求标高偏差在 10mm 内，与设计位置的偏差在 20mm 内。3,隐框架结构施工3.L 隐框分格根据楼层高度分格，普通竖直方向按 1850mm 和 1650mm 分为 2 格；水平方向按1050mm 分格，通风窗开在 950mm 高的窗台处，窗高 10mm，在室内的 9501950mm 高范围内不可见横梁。3. 2.预埋钢板复查在连接件施工前进行最后一次核查，如发现有遗漏或者位移偏差超过规定值，应进行处理，办法是在混凝土梁或者墙上钻孔穿透，用 4 根 10mm 的螺栓在要求的位置上将钢板固定在混凝土表面，且在螺栓拧紧后焊牢。假如在连接件施工中将预埋件损坏，其处理方法相同。3. 3.连接件施工按分格尺寸分别在横梁、立柱位置上弹出墨线，确定在预埋钢板上连接件的准确位置，将连接件支座焊接在预埋...
