甲烷传感器行业深度解析

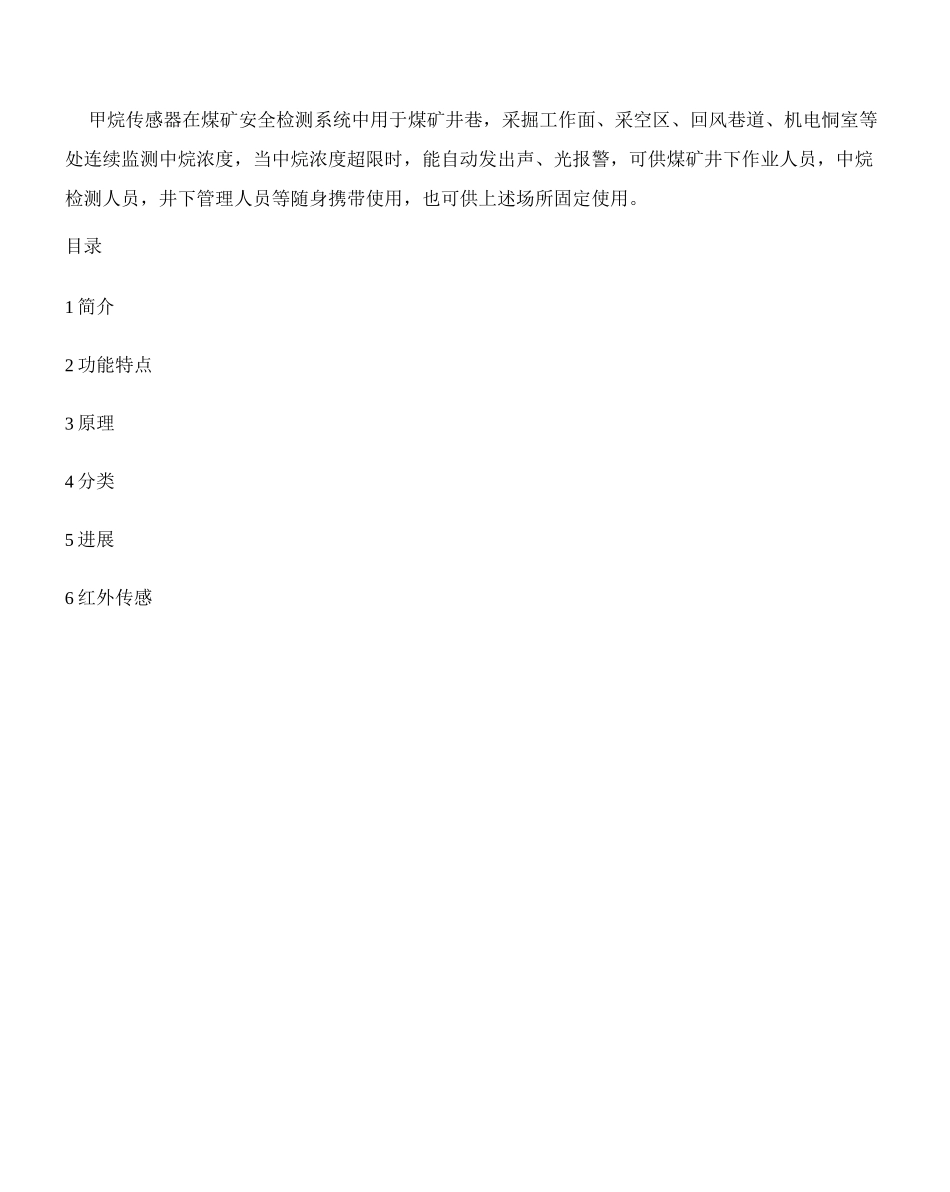

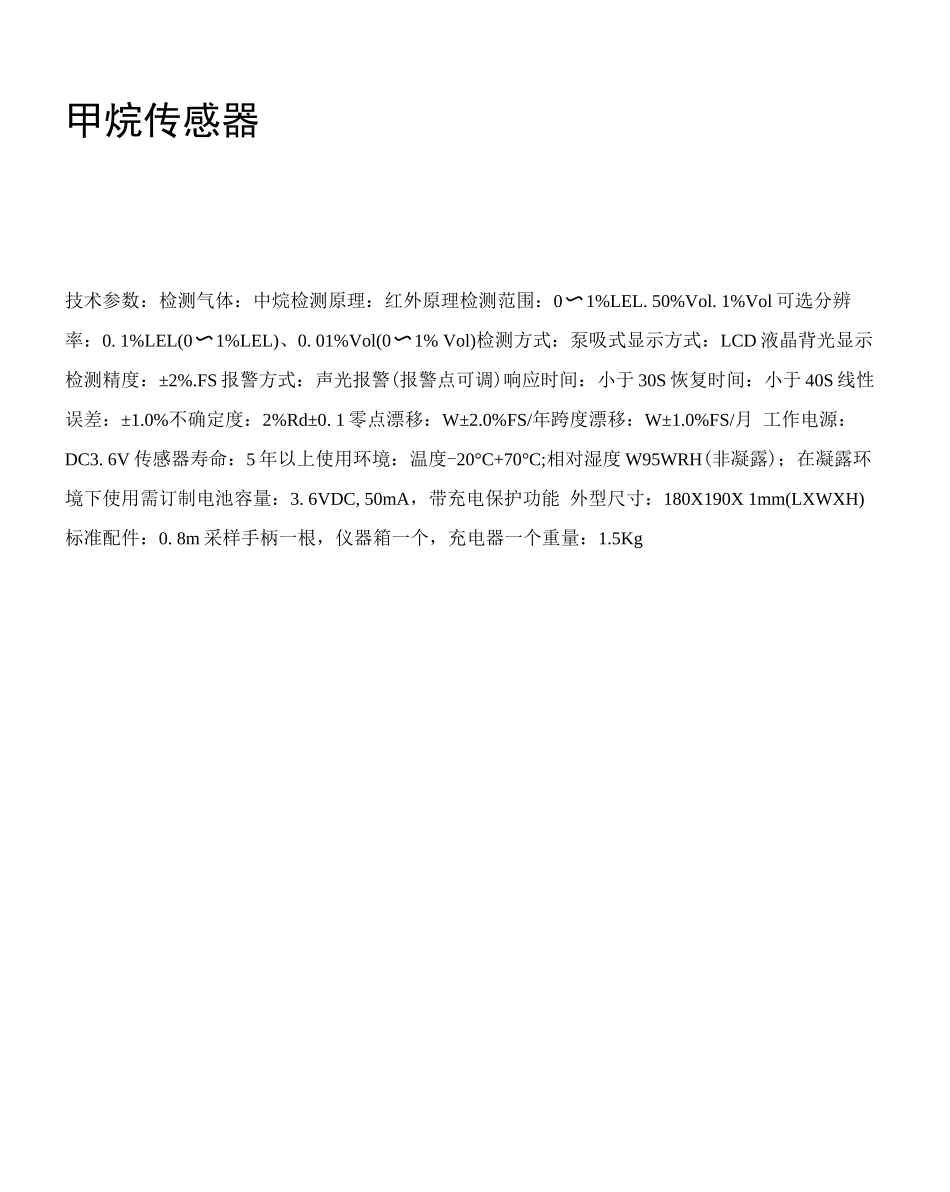

甲烷传感器-行业深度解析甲烷传感器在煤矿安全检测系统中用于煤矿井巷，采掘工作面、采空区、回风巷道、机电恫室等处连续监测中烷浓度，当中烷浓度超限时，能自动发出声、光报警，可供煤矿井下作业人员，中烷检测人员，井下管理人员等随身携带使用，也可供上述场所固定使用。目录1 简介2 功能特点3 原理4 分类5 进展6 红外传感甲烷传感器技术参数：检测气体：中烷检测原理：红外原理检测范围：0〜1%LEL. 50%Vol. 1%Vol 可选分辨率：0. 1%LEL(0〜1%LEL)、0. 01%Vol(0〜1% Vol)检测方式：泵吸式显示方式：LCD 液晶背光显示检测精度：±2%.FS 报警方式：声光报警(报警点可调)响应时间：小于 30S 恢复时间：小于 40S 线性误差：±1.0%不确定度：2%Rd±0. 1 零点漂移：W±2.0%FS/年跨度漂移：W±1.0%FS/月 工作电源：DC3. 6V 传感器寿命：5 年以上使用环境：温度-20°C+70°C;相对湿度 W95WRH(非凝露)；在凝露环境下使用需订制电池容量：3. 6VDC, 50mA，带充电保护功能 外型尺寸：180X190X 1mm(LXWXH)标准配件：0. 8m 采样手柄一根，仪器箱一个，充电器一个重量：1.5Kg标校可鼎性更高，性能更稳定，使用更简单方便；采纳高分辨率的单片机，测量的数值均准确可靠；开机并具有自动稳零功能；可选择的调试菜单结构，方便调试，操作简单。原理一般采纳载体催化元件为检测元件。产生一个与中烷的含量成比例的微弱信号，经过多级放大电路放大后产生一个输出信号，送入单片机片内 A/D 转换输入，将此模拟量信号转换为数字信号。然后单片机对此信号进行处理，并实现显示，报警等功能。智能中烷传感器一. 甲烷的敬感元件MH-440V/D 红外气体传感器是通用型、智能型、微型传感器，该传感器利用非色散红外(NDIR)原理对空气中存在的 CH4 进行探测，具有很好的选择性，无氧气依赖性，性能稳定、寿命长。内置温度传感器，可进行温度补偿。该传感器是将成熟的红外吸收气体检测技术与 微型机械加工、精良电路设汁紧密结合，制作出的小巧型红外气体传感器。该传感器使用方便，可直接用来替代催化燃烧元件，广泛应用于存在可燃性、爆炸性气体的各种场合。二. 用敬感元件组成的测量电路三. 调节信号电路四•进行 A/D 转换CS5521 芯片为 20 脚 PDIP 或 SSOP 封装。其结构如图 1 所示，由多路复用器、20 倍斩波稳 定测量放大器，可编程增益放大器(PGA)、带有数字滤波器的 16 位?-工 A/D 转换器及片上 校验电路(Cali...
