电力及电源设备安装作业指导书(10)

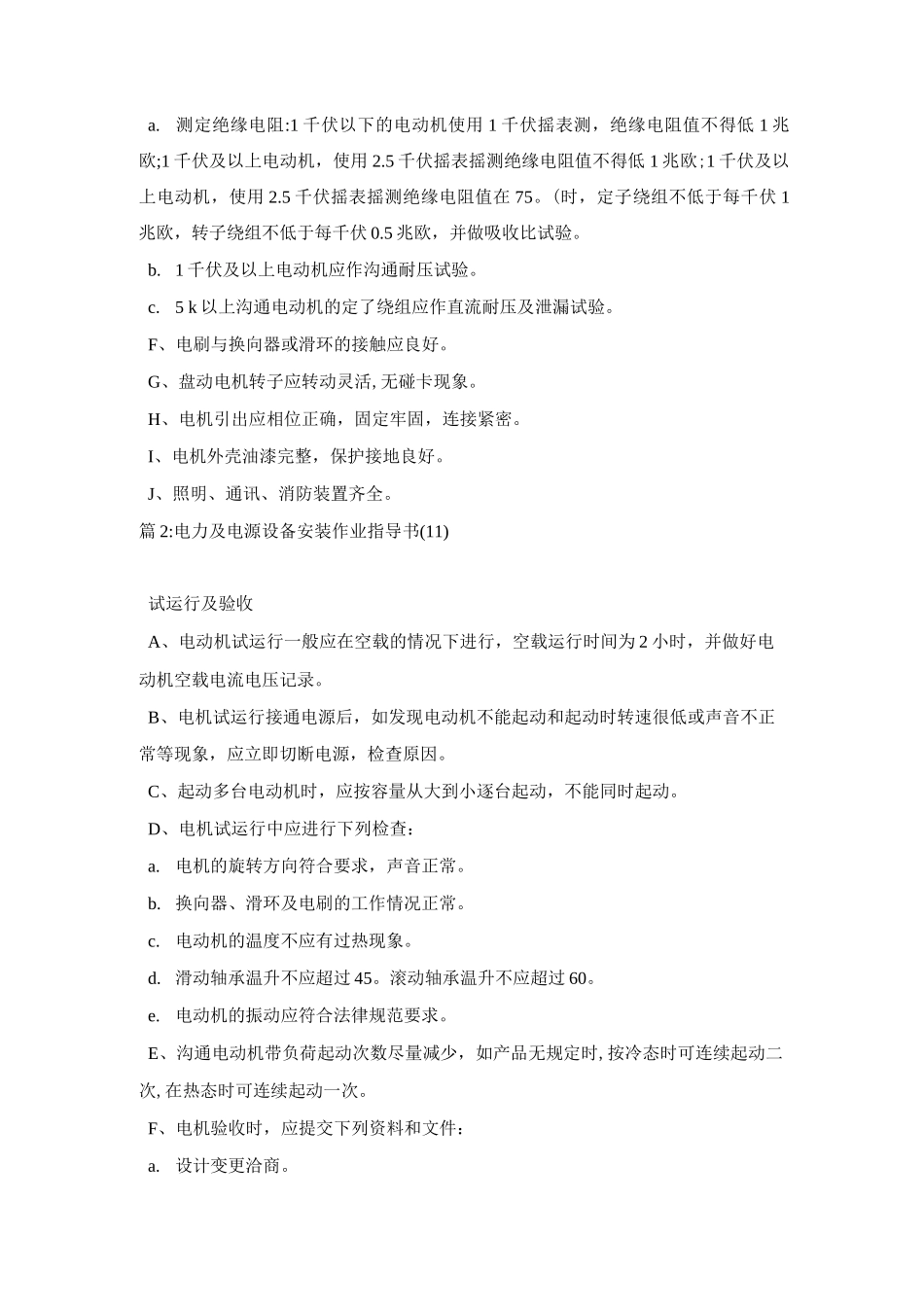

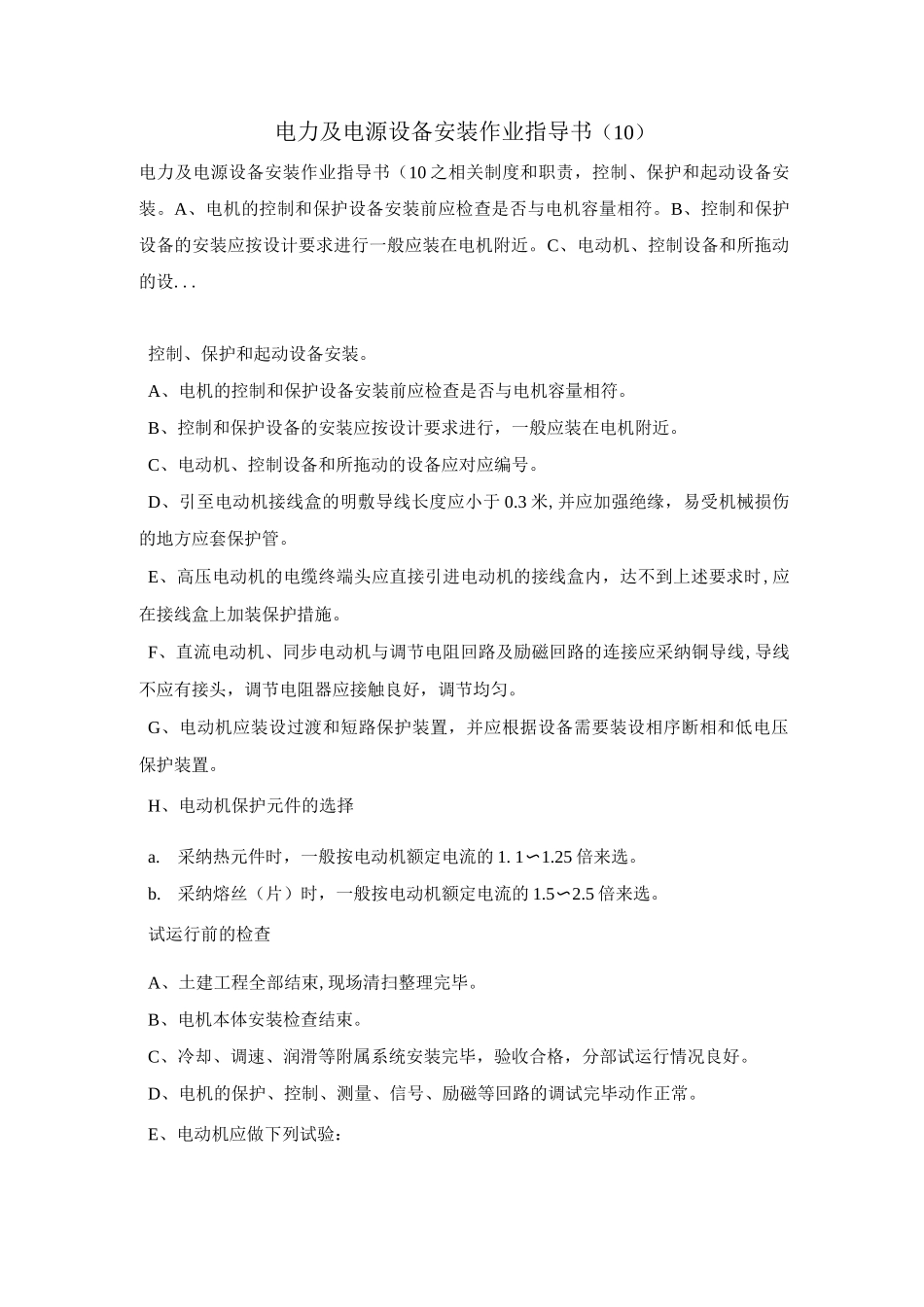

电力及电源设备安装作业指导书（10）电力及电源设备安装作业指导书（10 之相关制度和职责，控制、保护和起动设备安装。A、电机的控制和保护设备安装前应检查是否与电机容量相符。B、控制和保护设备的安装应按设计要求进行一般应装在电机附近。C、电动机、控制设备和所拖动的设...控制、保护和起动设备安装。A、电机的控制和保护设备安装前应检查是否与电机容量相符。B、控制和保护设备的安装应按设计要求进行，一般应装在电机附近。C、电动机、控制设备和所拖动的设备应对应编号。D、引至电动机接线盒的明敷导线长度应小于 0.3 米,并应加强绝缘，易受机械损伤的地方应套保护管。E、高压电动机的电缆终端头应直接引进电动机的接线盒内，达不到上述要求时,应在接线盒上加装保护措施。F、直流电动机、同步电动机与调节电阻回路及励磁回路的连接应采纳铜导线,导线不应有接头，调节电阻器应接触良好，调节均匀。G、电动机应装设过渡和短路保护装置，并应根据设备需要装设相序断相和低电压保护装置。H、电动机保护元件的选择a.采纳热元件时，一般按电动机额定电流的 1. 1〜1.25 倍来选。b.采纳熔丝（片）时，一般按电动机额定电流的 1.5〜2.5 倍来选。试运行前的检查A、土建工程全部结束,现场清扫整理完毕。B、电机本体安装检查结束。C、冷却、调速、润滑等附属系统安装完毕，验收合格，分部试运行情况良好。D、电机的保护、控制、测量、信号、励磁等回路的调试完毕动作正常。E、电动机应做下列试验：a.测定绝缘电阻:1 千伏以下的电动机使用 1 千伏摇表测，绝缘电阻值不得低 1 兆欧;1 千伏及以上电动机，使用 2.5 千伏摇表摇测绝缘电阻值不得低 1 兆欧;1 千伏及以上电动机，使用 2.5 千伏摇表摇测绝缘电阻值在 75。(时，定子绕组不低于每千伏 1兆欧，转子绕组不低于每千伏 0.5 兆欧，并做吸收比试验。b. 1 千伏及以上电动机应作沟通耐压试验。c.5 k 以上沟通电动机的定了绕组应作直流耐压及泄漏试验。F、电刷与换向器或滑环的接触应良好。G、盘动电机转子应转动灵活,无碰卡现象。H、电机引出应相位正确，固定牢固，连接紧密。I、电机外壳油漆完整，保护接地良好。J、照明、通讯、消防装置齐全。篇 2:电力及电源设备安装作业指导书(11)试运行及验收A、电动机试运行一般应在空载的情况下进行，空载运行时间为 2 小时，并做好电动机空载电流电压记录。B、电机试运行接通电源后，如发现电动机不能起动和起动时转速很低或声音...
