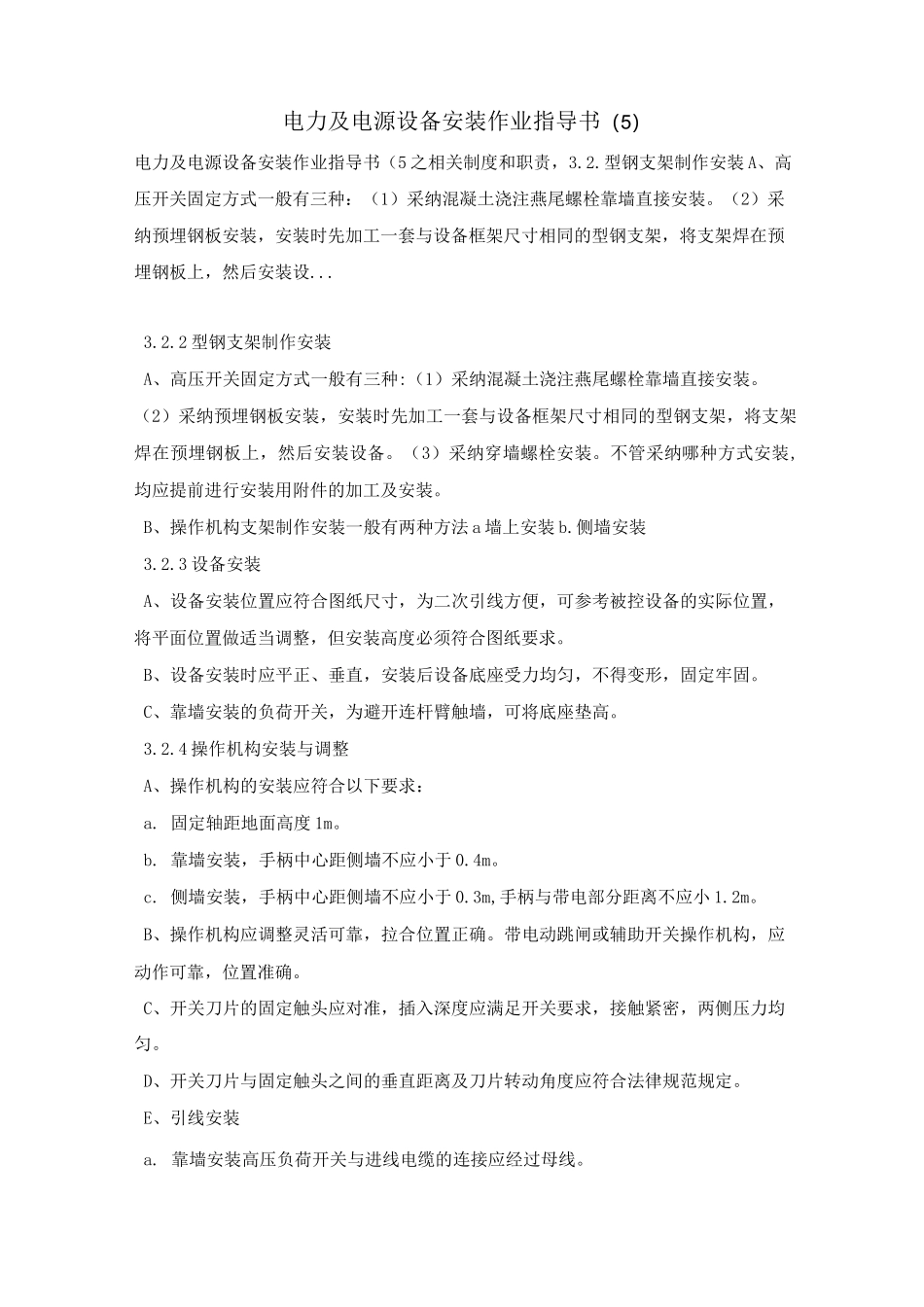

电力及电源设备安装作业指导书(5)

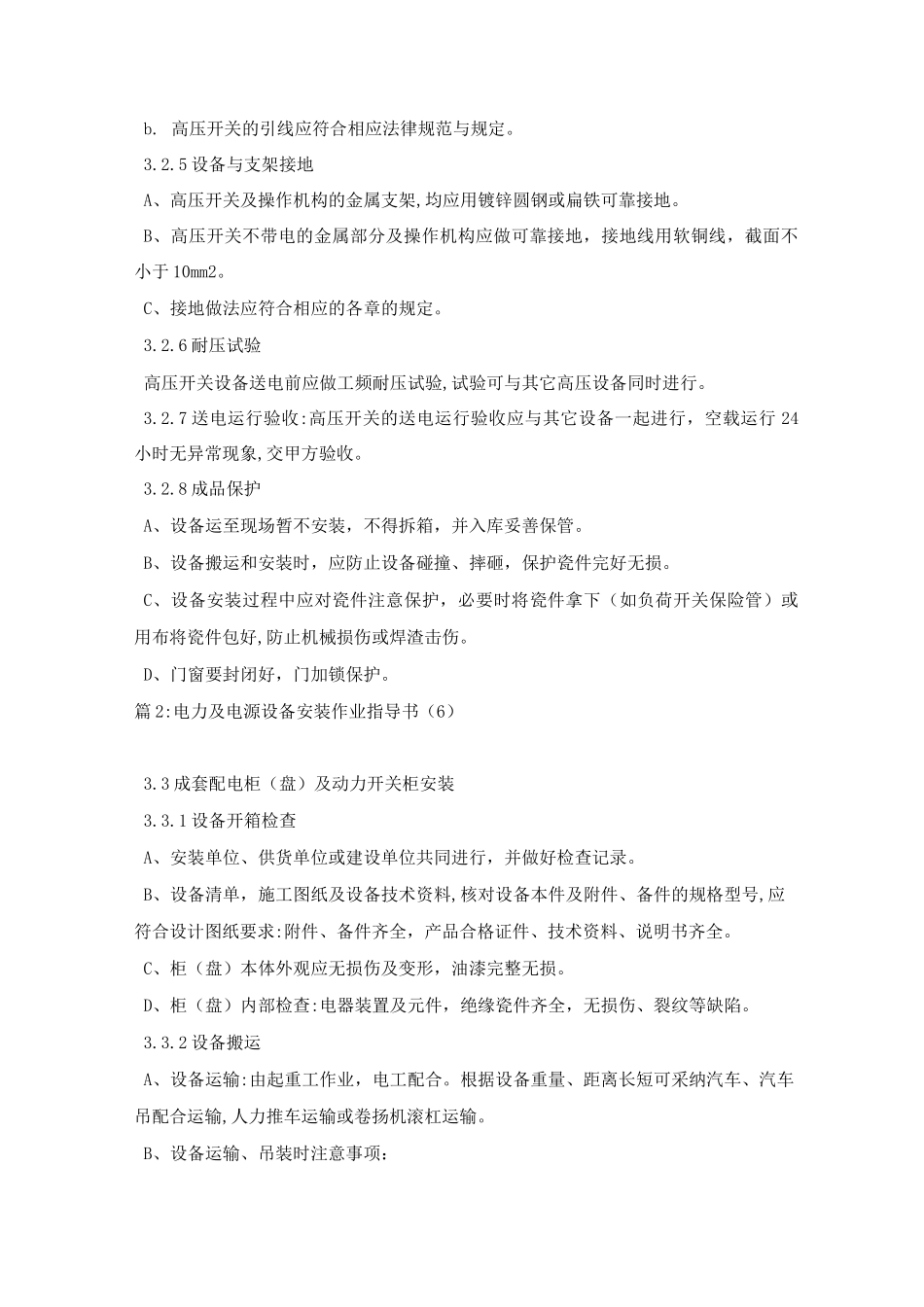

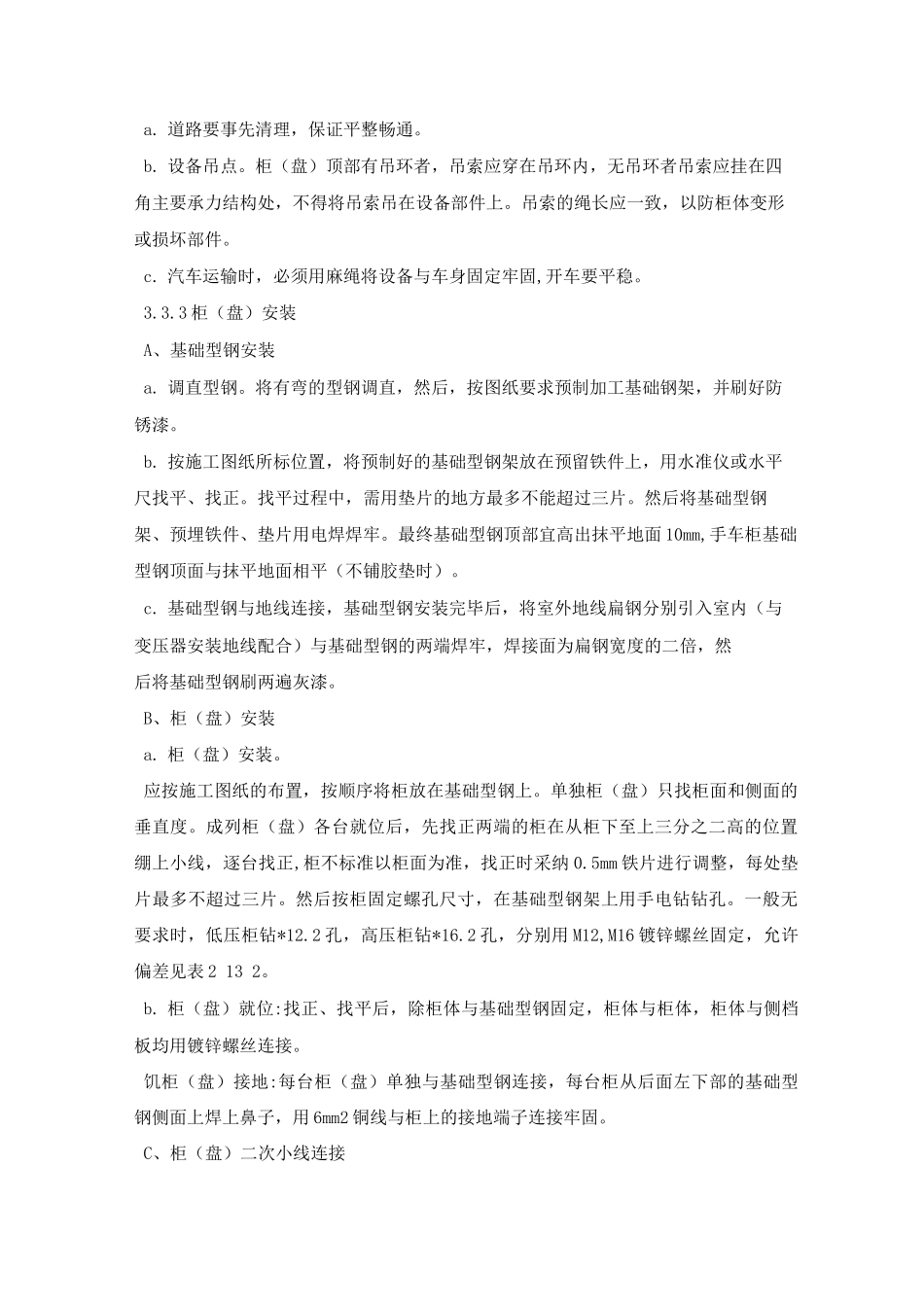

电力及电源设备安装作业指导书（5）电力及电源设备安装作业指导书（5 之相关制度和职责，3.2.型钢支架制作安装 A、高压开关固定方式一般有三种：（1）采纳混凝土浇注燕尾螺栓靠墙直接安装。（2）采纳预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设...3.2.2 型钢支架制作安装A、高压开关固定方式一般有三种:（1）采纳混凝土浇注燕尾螺栓靠墙直接安装。（2）采纳预埋钢板安装，安装时先加工一套与设备框架尺寸相同的型钢支架，将支架焊在预埋钢板上，然后安装设备。（3）采纳穿墙螺栓安装。不管采纳哪种方式安装,均应提前进行安装用附件的加工及安装。B、操作机构支架制作安装一般有两种方法 a 墙上安装 b.侧墙安装3.2.3 设备安装A、设备安装位置应符合图纸尺寸，为二次引线方便，可参考被控设备的实际位置，将平面位置做适当调整，但安装高度必须符合图纸要求。B、设备安装时应平正、垂直，安装后设备底座受力均匀，不得变形，固定牢固。C、靠墙安装的负荷开关，为避开连杆臂触墙，可将底座垫高。3.2.4 操作机构安装与调整A、操作机构的安装应符合以下要求：a. 固定轴距地面高度 1m。b. 靠墙安装，手柄中心距侧墙不应小于 0.4m。c. 侧墙安装，手柄中心距侧墙不应小于 0.3m,手柄与带电部分距离不应小 1.2m。B、操作机构应调整灵活可靠，拉合位置正确。带电动跳闸或辅助开关操作机构，应动作可靠，位置准确。C、开关刀片的固定触头应对准，插入深度应满足开关要求，接触紧密，两侧压力均匀。D、开关刀片与固定触头之间的垂直距离及刀片转动角度应符合法律规范规定。E、引线安装a. 靠墙安装高压负荷开关与进线电缆的连接应经过母线。b. 高压开关的引线应符合相应法律规范与规定。3.2.5 设备与支架接地A、高压开关及操作机构的金属支架,均应用镀锌圆钢或扁铁可靠接地。B、高压开关不带电的金属部分及操作机构应做可靠接地，接地线用软铜线，截面不小于 10mm2。C、接地做法应符合相应的各章的规定。3.2.6 耐压试验高压开关设备送电前应做工频耐压试验,试验可与其它高压设备同时进行。3.2.7 送电运行验收:高压开关的送电运行验收应与其它设备一起进行，空载运行 24小时无异常现象,交甲方验收。3.2.8 成品保护A、设备运至现场暂不安装，不得拆箱，并入库妥善保管。B、设备搬运和安装时，应防止设备碰撞、摔砸，保护瓷件完好无损。C、设备安装过程中应对瓷件注意保护，必要时将瓷件...
