电力及电源设备安装作业指导书(7)

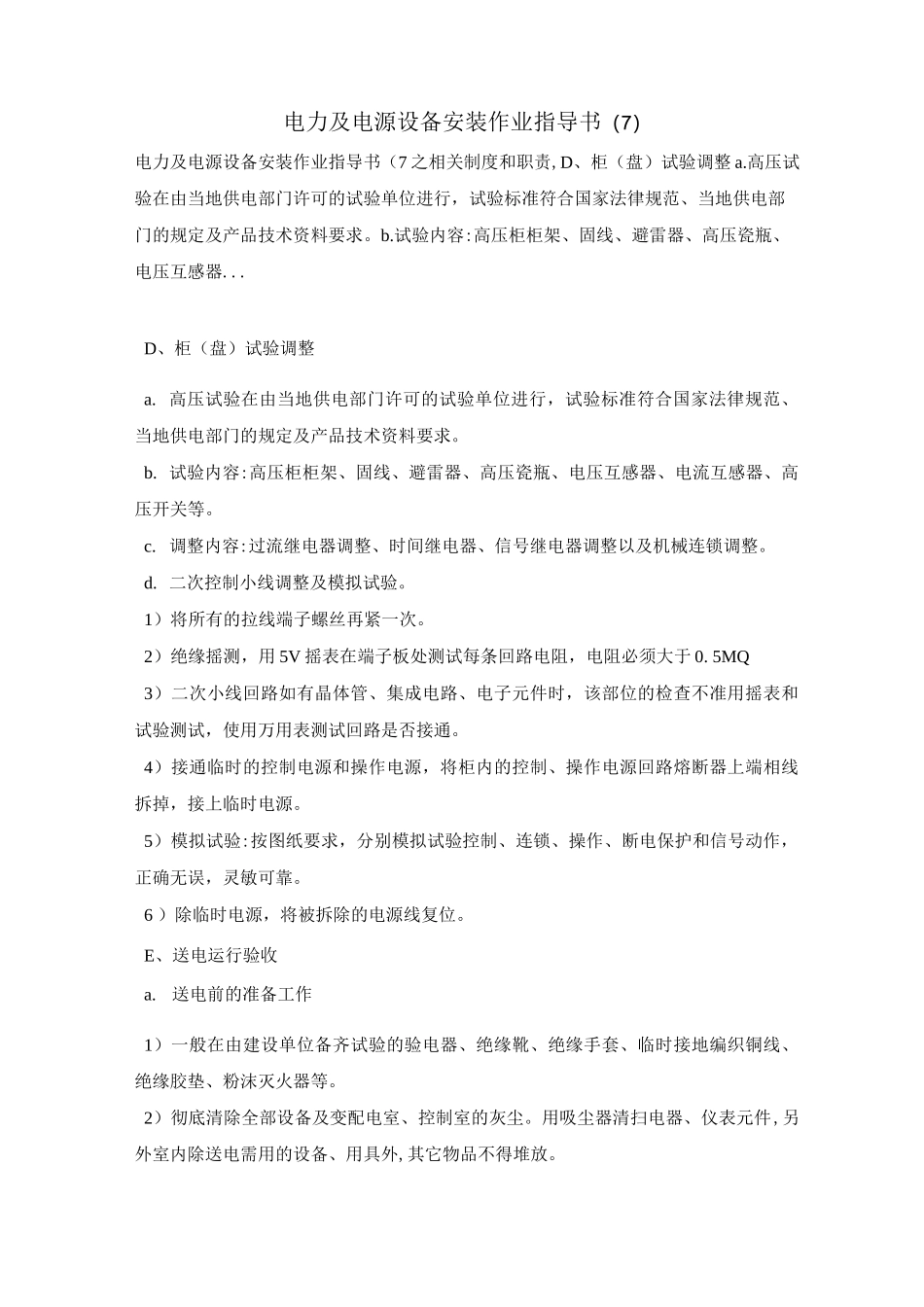

电力及电源设备安装作业指导书（7）电力及电源设备安装作业指导书（7 之相关制度和职责,D、柜（盘）试验调整 a.高压试验在由当地供电部门许可的试验单位进行，试验标准符合国家法律规范、当地供电部门的规定及产品技术资料要求。b.试验内容:高压柜柜架、固线、避雷器、高压瓷瓶、电压互感器...D、柜（盘）试验调整a. 高压试验在由当地供电部门许可的试验单位进行，试验标准符合国家法律规范、当地供电部门的规定及产品技术资料要求。b. 试验内容:高压柜柜架、固线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。c. 调整内容:过流继电器调整、时间继电器、信号继电器调整以及机械连锁调整。d. 二次控制小线调整及模拟试验。1）将所有的拉线端子螺丝再紧一次。2）绝缘摇测，用 5V 摇表在端子板处测试每条回路电阻，电阻必须大于 0. 5MQ3）二次小线回路如有晶体管、集成电路、电子元件时，该部位的检查不准用摇表和试验测试，使用万用表测试回路是否接通。4）接通临时的控制电源和操作电源，将柜内的控制、操作电源回路熔断器上端相线拆掉，接上临时电源。5）模拟试验:按图纸要求，分别模拟试验控制、连锁、操作、断电保护和信号动作，正确无误，灵敏可靠。6 ）除临时电源，将被拆除的电源线复位。E、送电运行验收a.送电前的准备工作1）一般在由建设单位备齐试验的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉沫灭火器等。2）彻底清除全部设备及变配电室、控制室的灰尘。用吸尘器清扫电器、仪表元件,另外室内除送电需用的设备、用具外,其它物品不得堆放。3）母线上、设备上有无遗留下的工具、金属材料及其它物件。4）试运行的组织工作，明确试运行指挥者、操作者和监护人。5）安装作业全部完毕，质量检查部门检查全部合格。6）试验项目全部合格，并有试验报告单。7）继电保护动作灵敏可靠，控制、连锁、信号等动作准确无误。b. 送电1）由供电部门检查合格后，将电流送进室内，经过验电，校相无误。2）由安装单位合进线柜开关,检查每个柜上电压表三相是否电压正常。3）合变压器柜开关，检查变压器是否有电。4）合低压柜进线开关，查看电压表三相是否电压正常。5）按上述 24 项送其它柜的电。6）在低压联络柜内,在开关的上侧（开关未合状态）进行同相校核，用电压表或万用表电压 6 伏，用表的两个测针，分别接触两路的同相,此时电压表无读数表示两路电同一相，用同样方法，检查其它两项。7）验收:送电空载运行...
