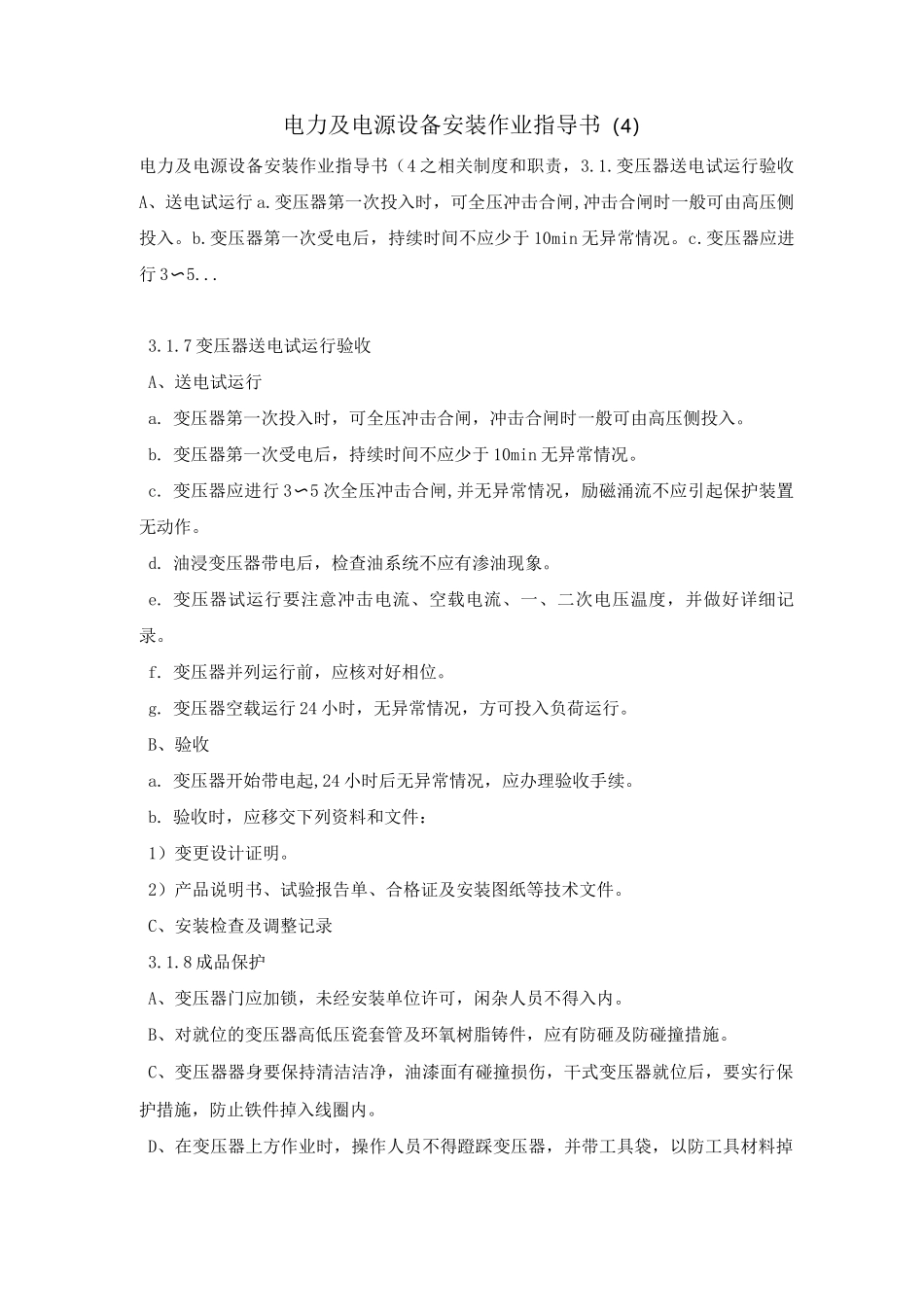

电力及电源设备安装作业指导书(4)VIP专享

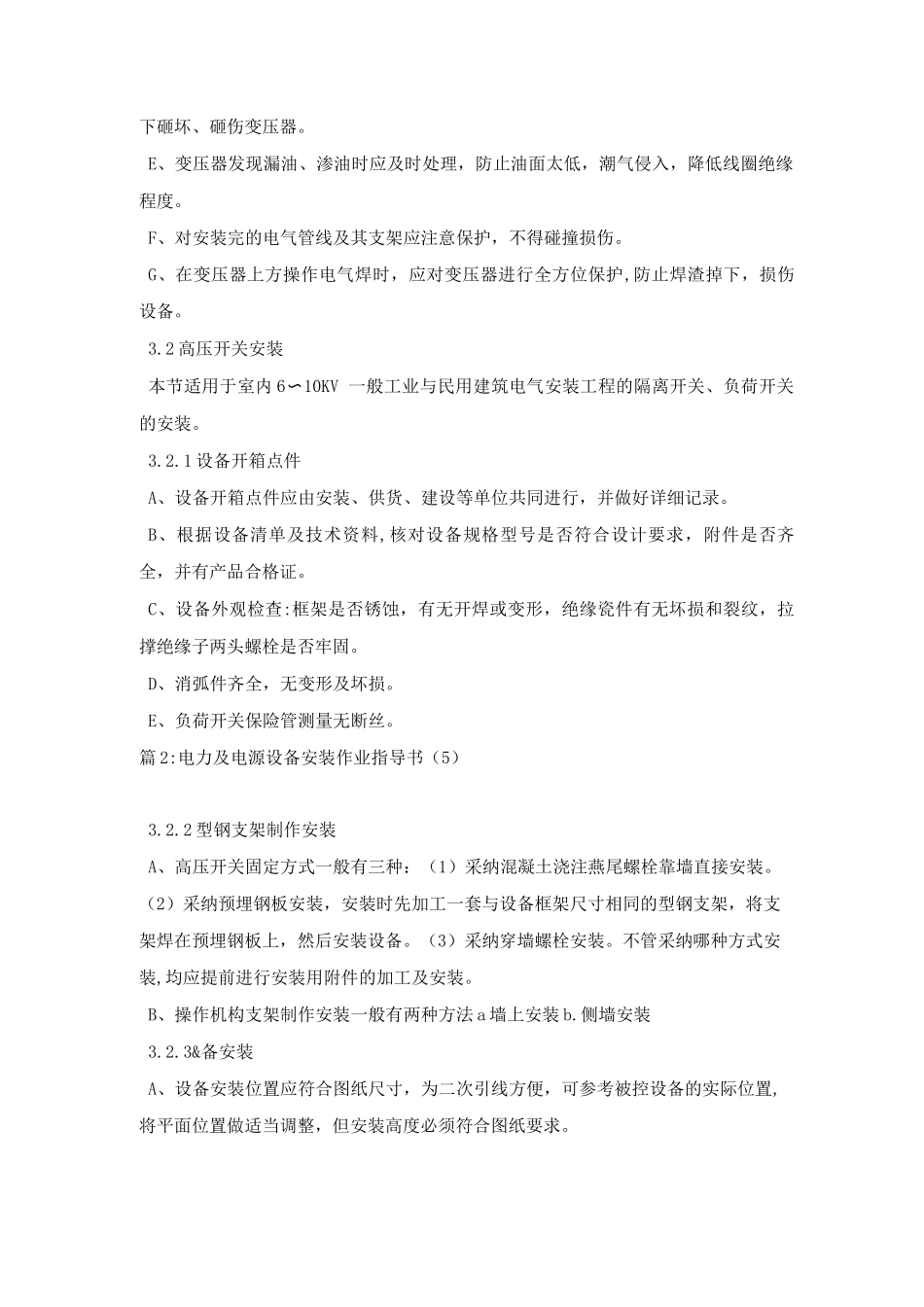

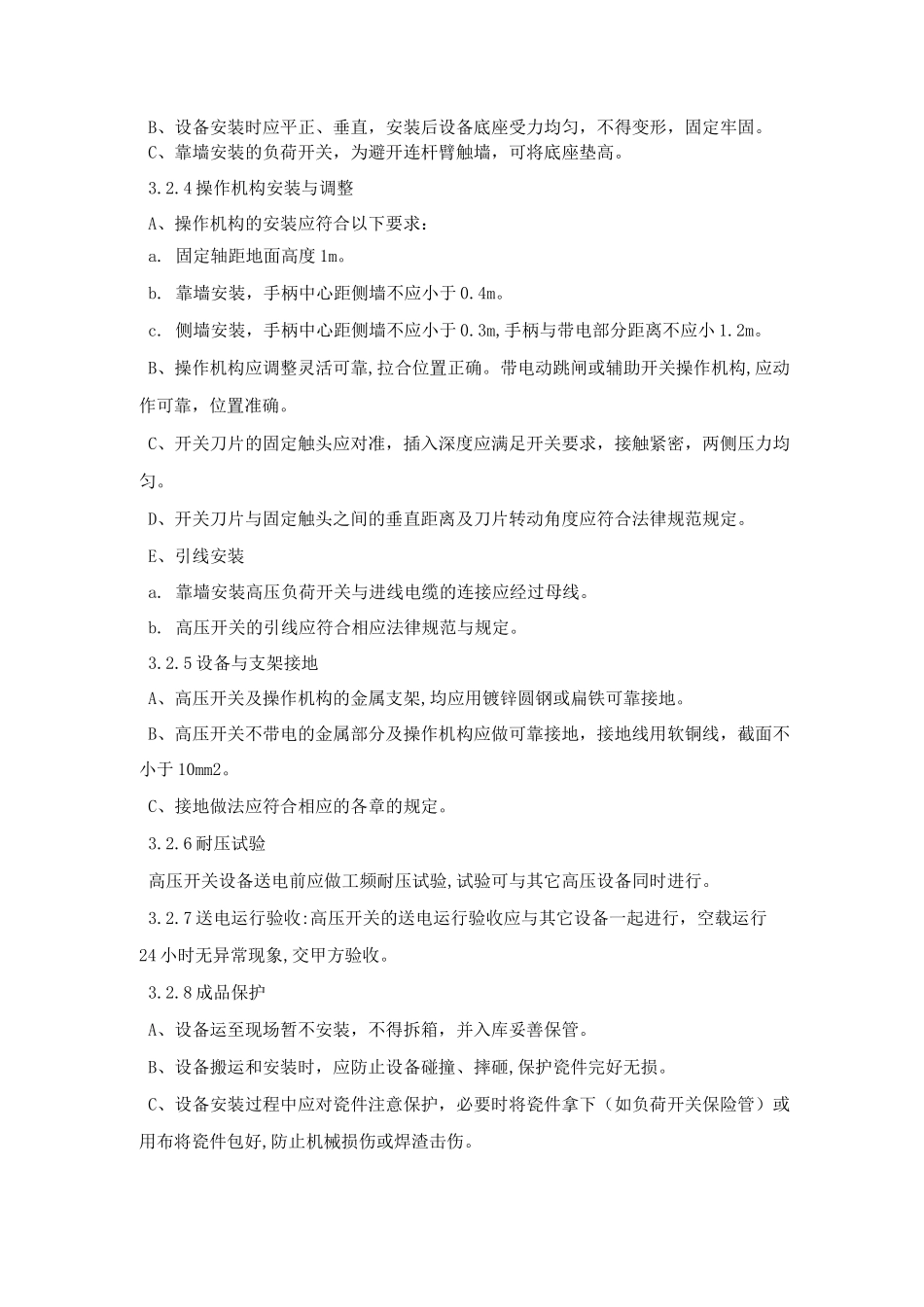

电力及电源设备安装作业指导书（4）电力及电源设备安装作业指导书（4 之相关制度和职责，3.1.变压器送电试运行验收A、送电试运行 a.变压器第一次投入时，可全压冲击合闸,冲击合闸时一般可由高压侧投入。b.变压器第一次受电后，持续时间不应少于 10min 无异常情况。c.变压器应进行 3〜5...3.1.7 变压器送电试运行验收A、送电试运行a. 变压器第一次投入时，可全压冲击合闸，冲击合闸时一般可由高压侧投入。b. 变压器第一次受电后，持续时间不应少于 10min 无异常情况。c. 变压器应进行 3〜5 次全压冲击合闸,并无异常情况，励磁涌流不应引起保护装置无动作。d. 油浸变压器带电后，检查油系统不应有渗油现象。e. 变压器试运行要注意冲击电流、空载电流、一、二次电压温度，并做好详细记录。f. 变压器并列运行前，应核对好相位。g. 变压器空载运行 24 小时，无异常情况，方可投入负荷运行。B、验收a. 变压器开始带电起,24 小时后无异常情况，应办理验收手续。b. 验收时，应移交下列资料和文件：1）变更设计证明。2）产品说明书、试验报告单、合格证及安装图纸等技术文件。C、安装检查及调整记录3.1.8 成品保护A、变压器门应加锁，未经安装单位许可，闲杂人员不得入内。B、对就位的变压器高低压瓷套管及环氧树脂铸件，应有防砸及防碰撞措施。C、变压器器身要保持清洁洁净，油漆面有碰撞损伤，干式变压器就位后，要实行保护措施，防止铁件掉入线圈内。D、在变压器上方作业时，操作人员不得蹬踩变压器，并带工具袋，以防工具材料掉下砸坏、砸伤变压器。E、变压器发现漏油、渗油时应及时处理，防止油面太低，潮气侵入，降低线圈绝缘程度。F、对安装完的电气管线及其支架应注意保护，不得碰撞损伤。G、在变压器上方操作电气焊时，应对变压器进行全方位保护,防止焊渣掉下，损伤设备。3.2 高压开关安装本节适用于室内 6〜10KV 一般工业与民用建筑电气安装工程的隔离开关、负荷开关的安装。3.2.1 设备开箱点件A、设备开箱点件应由安装、供货、建设等单位共同进行，并做好详细记录。B、根据设备清单及技术资料,核对设备规格型号是否符合设计要求，附件是否齐全，并有产品合格证。C、设备外观检查:框架是否锈蚀，有无开焊或变形，绝缘瓷件有无坏损和裂纹，拉撑绝缘子两头螺栓是否牢固。D、消弧件齐全，无变形及坏损。E、负荷开关保险管测量无断丝。篇 2:电力及电源设备安装作业指导书（5）3.2.2 型钢支架制作安装A、高压开关固定方式...
