电力工程变配电施工方案

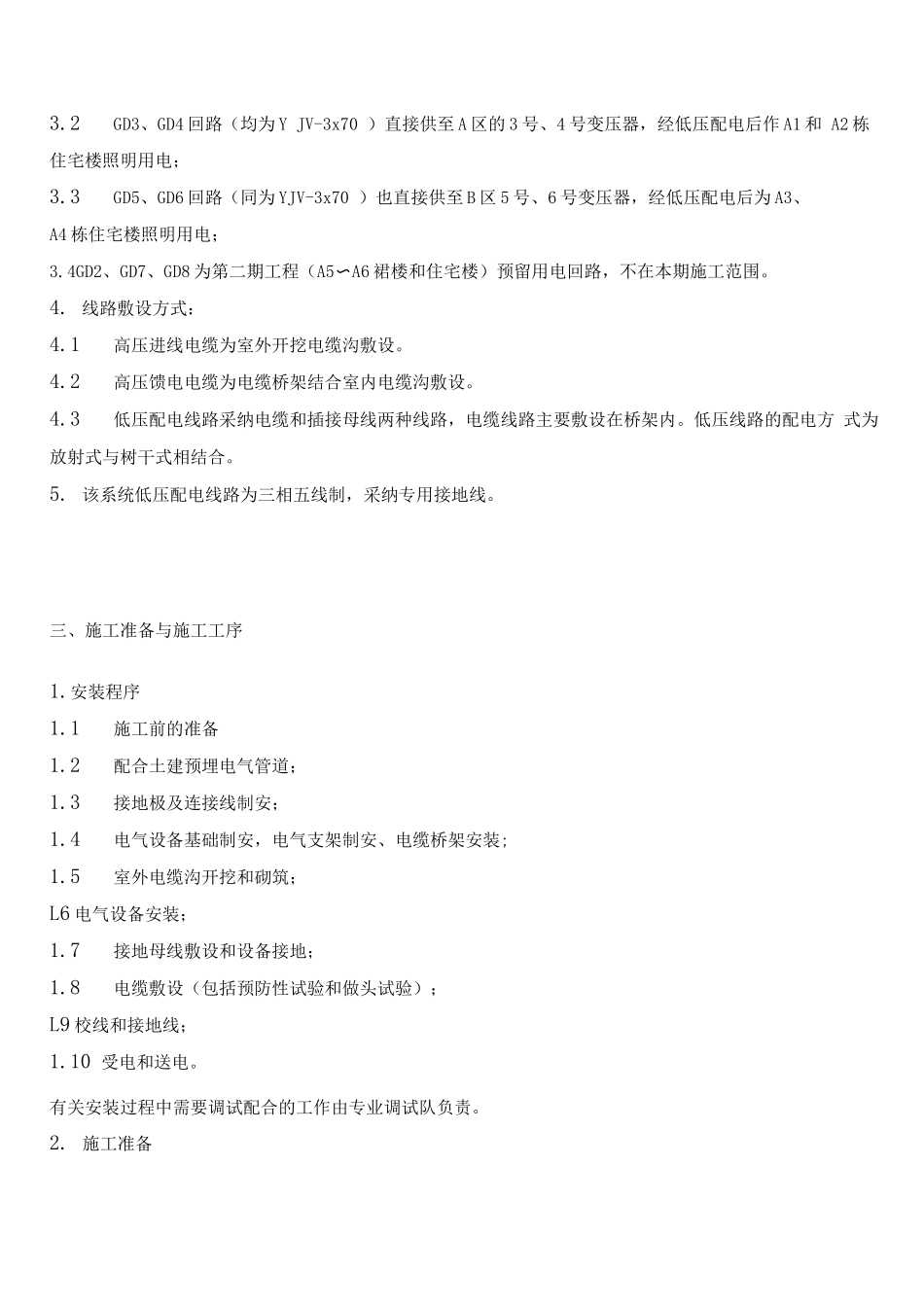

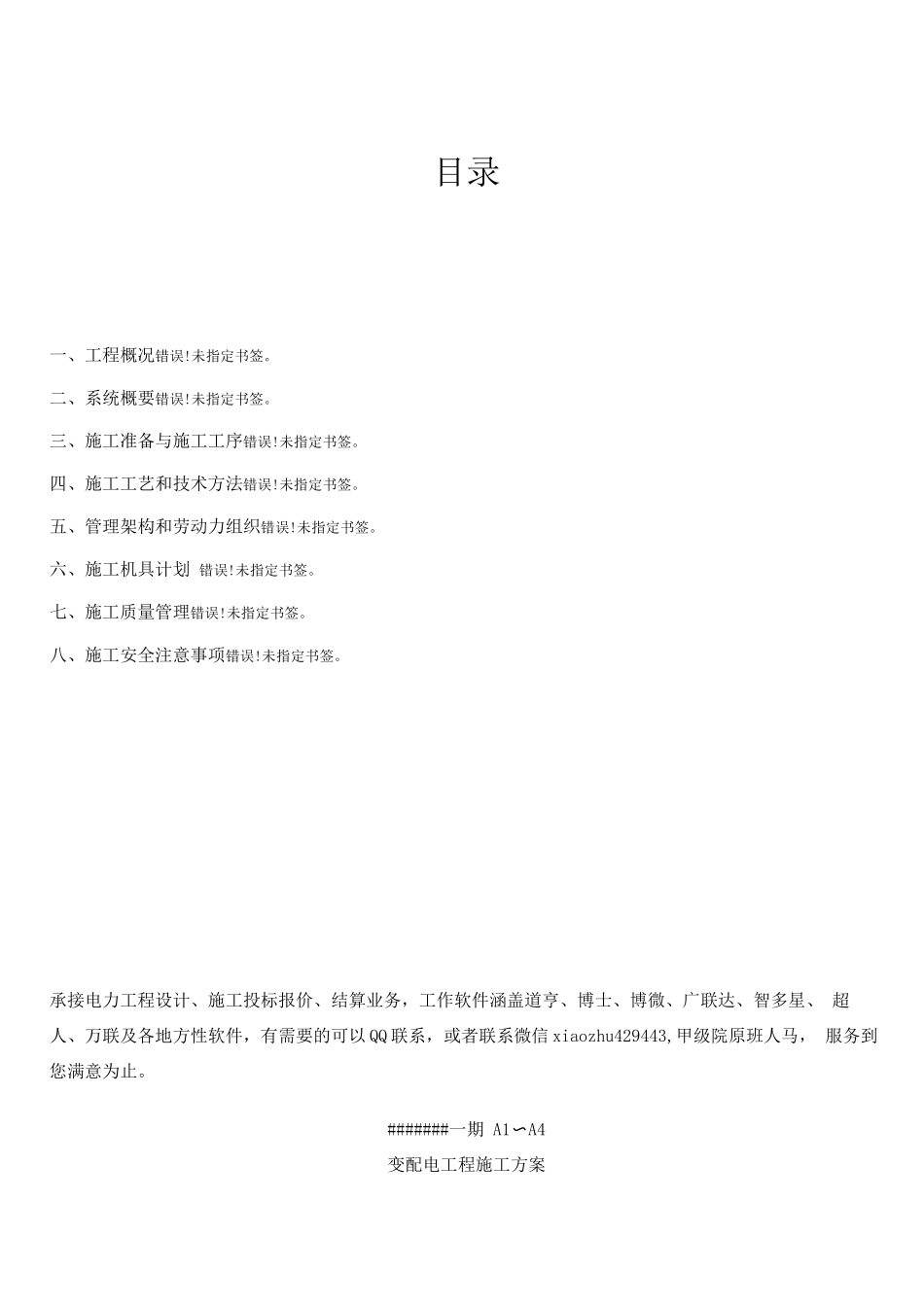

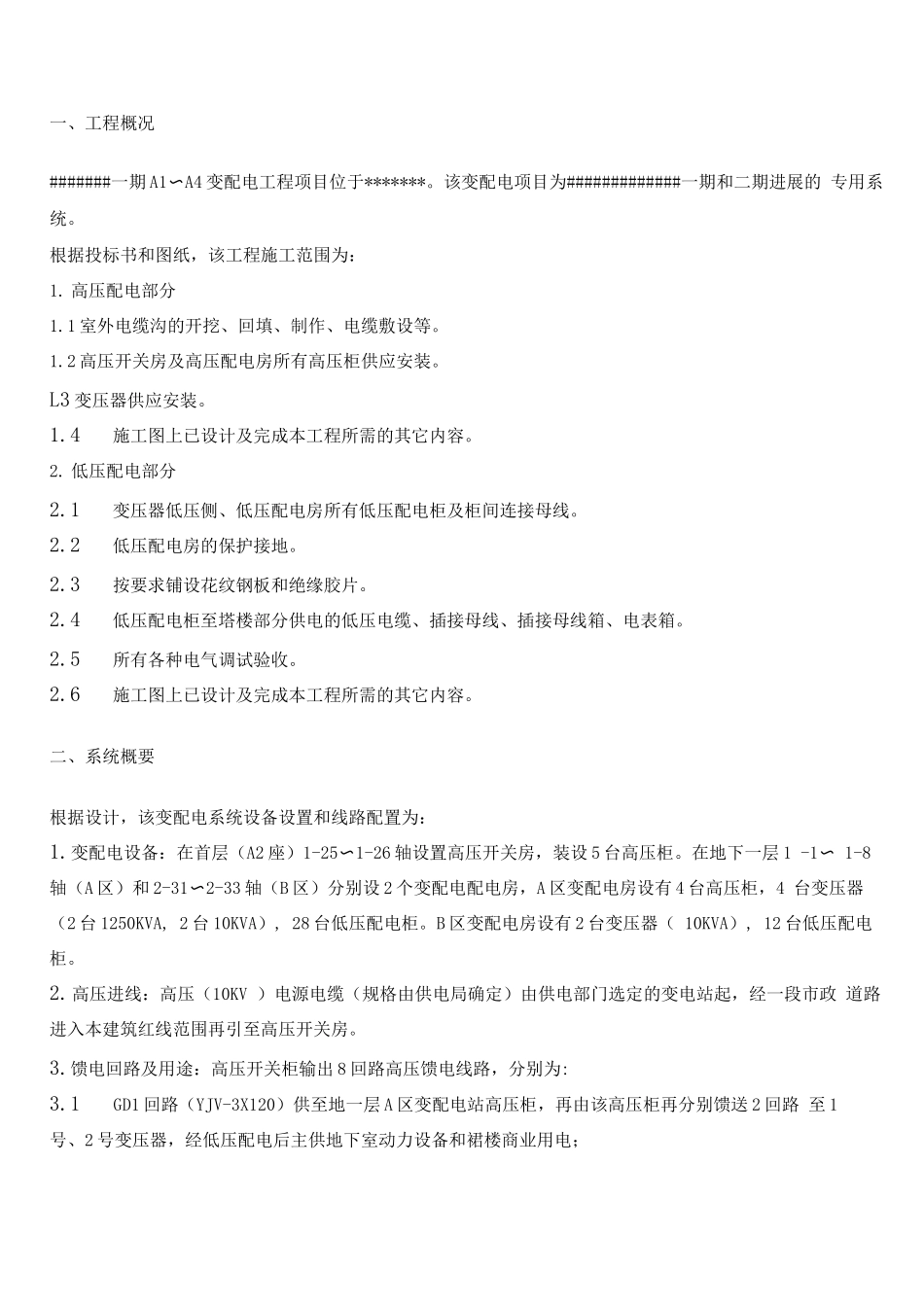

目录一、工程概况错误!未指定书签。二、系统概要错误!未指定书签。三、施工准备与施工工序错误!未指定书签。四、施工工艺和技术方法错误!未指定书签。五、管理架构和劳动力组织错误!未指定书签。六、施工机具计划 错误!未指定书签。七、施工质量管理错误!未指定书签。八、施工安全注意事项错误!未指定书签。承接电力工程设计、施工投标报价、结算业务，工作软件涵盖道亨、博士、博微、广联达、智多星、 超人、万联及各地方性软件，有需要的可以 QQ 联系，或者联系微信 xiaozhu429443,甲级院原班人马， 服务到您满意为止。#######一期 A1〜A4变配电工程施工方案一、工程概况#######一期 A1〜A4 变配电工程项目位于*******。该变配电项目为#############一期和二期进展的 专用系统。根据投标书和图纸，该工程施工范围为：1. 高压配电部分1.1 室外电缆沟的开挖、回填、制作、电缆敷设等。1.2 高压开关房及高压配电房所有高压柜供应安装。L3 变压器供应安装。1.4施工图上已设计及完成本工程所需的其它内容。2. 低压配电部分2.1变压器低压侧、低压配电房所有低压配电柜及柜间连接母线。2.2低压配电房的保护接地。2.3按要求铺设花纹钢板和绝缘胶片。2.4低压配电柜至塔楼部分供电的低压电缆、插接母线、插接母线箱、电表箱。2.5所有各种电气调试验收。2.6施工图上已设计及完成本工程所需的其它内容。二、系统概要根据设计，该变配电系统设备设置和线路配置为：1.变配电设备：在首层（A2 座）1-25〜1-26 轴设置高压开关房，装设 5 台高压柜。在地下一层 1 -1 〜 1-8轴（A 区）和 2-31〜2-33 轴（B 区）分别设 2 个变配电配电房，A 区变配电房设有 4 台高压柜，4 台变压器（2 台 1250KVA, 2 台 10KVA）, 28 台低压配电柜。B 区变配电房设有 2 台变压器（ 10KVA）, 12 台低压配电柜。2.高压进线：高压（10KV ）电源电缆（规格由供电局确定）由供电部门选定的变电站起，经一段市政 道路进入本建筑红线范围再引至高压开关房。3.馈电回路及用途：高压开关柜输出 8 回路高压馈电线路，分别为:3.1GD1 回路（YJV-3X120）供至地一层 A 区变配电站高压柜，再由该高压柜再分别馈送 2 回路 至 1号、2 号变压器，经低压配电后主供地下室动力设备和裙楼商业用电；3.2GD3、GD4 回路（均为 Y JV-3x70 ）直接供至 A 区的 3 号、4 号变压器，经低压配电后作 A1 和 A2 栋住宅楼照明用电；3.3GD5、GD6...
