电力线路电缆施放专项方案

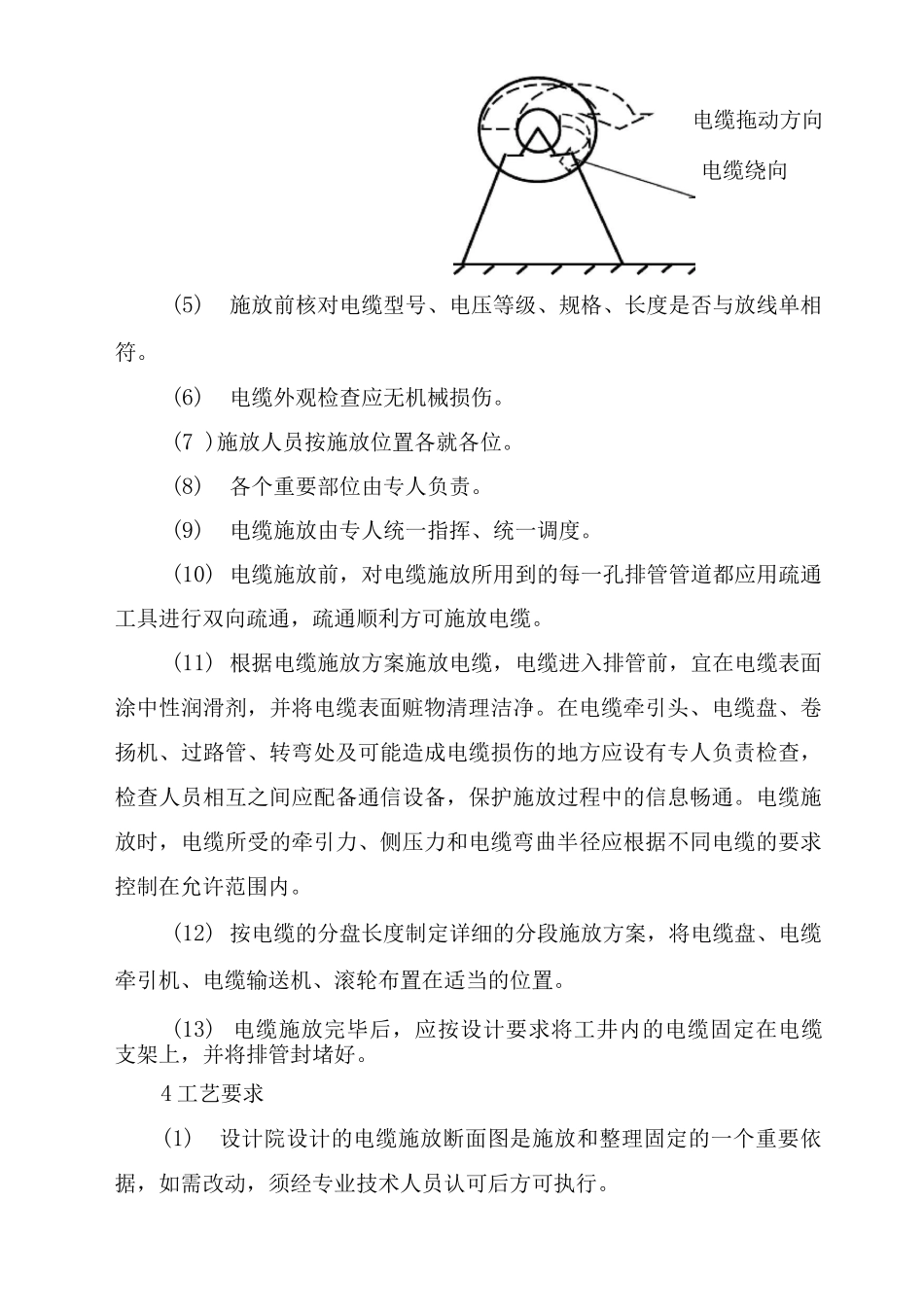

电力线路电缆施放专项方案1 施工准备(1)技术员仔细审核图纸，并做必要的记录。(2) 技术员进行施工前的技术交底和安全交底。(3) 施工前应踏勘现场，复核施放长度，编制施工大纲。施工前应配备足够的施工电源、施放机械设备、文明施工用具。电缆施放前应检查电缆的质量(测试电缆是否有潮气，测量电缆内可燃气体的含量)，制作牵引头。办理各种施工许可证。(4) 人员配备：施工人员 1520 人左右，工作人员应具有一定电缆线路施工经验并有合格上岗证，并熟悉该项工作的施工质量及工艺要求；电缆施放人员若干。(5) 施工工器具序号名称数量备注15t 的汽车吊1 辆2电缆牵引机1 台3电缆输送机1 台4滑轮若干只5电缆切割机一台2 作业条件(1) 所需材料在三天前运抵现场。(2)有关施放路径上的土建工作应全部结束，并经验收合格。(3)施工图纸专业及系统会审结束，所施放电缆的型号、规格、电压等级、数量、长度路径、两端位置等核对准确无误。(4) 电缆支吊架和电缆排管已安装完毕并经验收合格。(5)所需电缆挂牌和其它器具已准备齐全。(6 )通知电缆施放队确立第二天所需的人数，施放路径和位置。(7)打印电缆放线单和电缆汇总表。3 施工方法及工艺要求3. 1 施工方法(1)滚动运输方式(注意电缆绕向)(见图 1)(2)吊运电缆方式(见图 2)(3)装车运输方式(见图 3)(4)电缆的架盘方式(见图 4)前进方向(5)施放前核对电缆型号、电压等级、规格、长度是否与放线单相符。(6)电缆外观检查应无机械损伤。(7 )施放人员按施放位置各就各位。(8)各个重要部位由专人负责。(9)电缆施放由专人统一指挥、统一调度。(10) 电缆施放前，对电缆施放所用到的每一孔排管管道都应用疏通工具进行双向疏通，疏通顺利方可施放电缆。(11) 根据电缆施放方案施放电缆，电缆进入排管前，宜在电缆表面涂中性润滑剂，并将电缆表面赃物清理洁净。在电缆牵引头、电缆盘、卷扬机、过路管、转弯处及可能造成电缆损伤的地方应设有专人负责检查，检查人员相互之间应配备通信设备，保护施放过程中的信息畅通。电缆施放时，电缆所受的牵引力、侧压力和电缆弯曲半径应根据不同电缆的要求控制在允许范围内。(12) 按电缆的分盘长度制定详细的分段施放方案，将电缆盘、电缆牵引机、电缆输送机、滚轮布置在适当的位置。(13) 电缆施放完毕后，应按设计要求将工井内的电缆固定在电缆支架上，并将排管封堵好。4 工艺要求(1)设计院设计的电缆施放断面图是施放和整理固定的一个重要依据，如需改动，...
