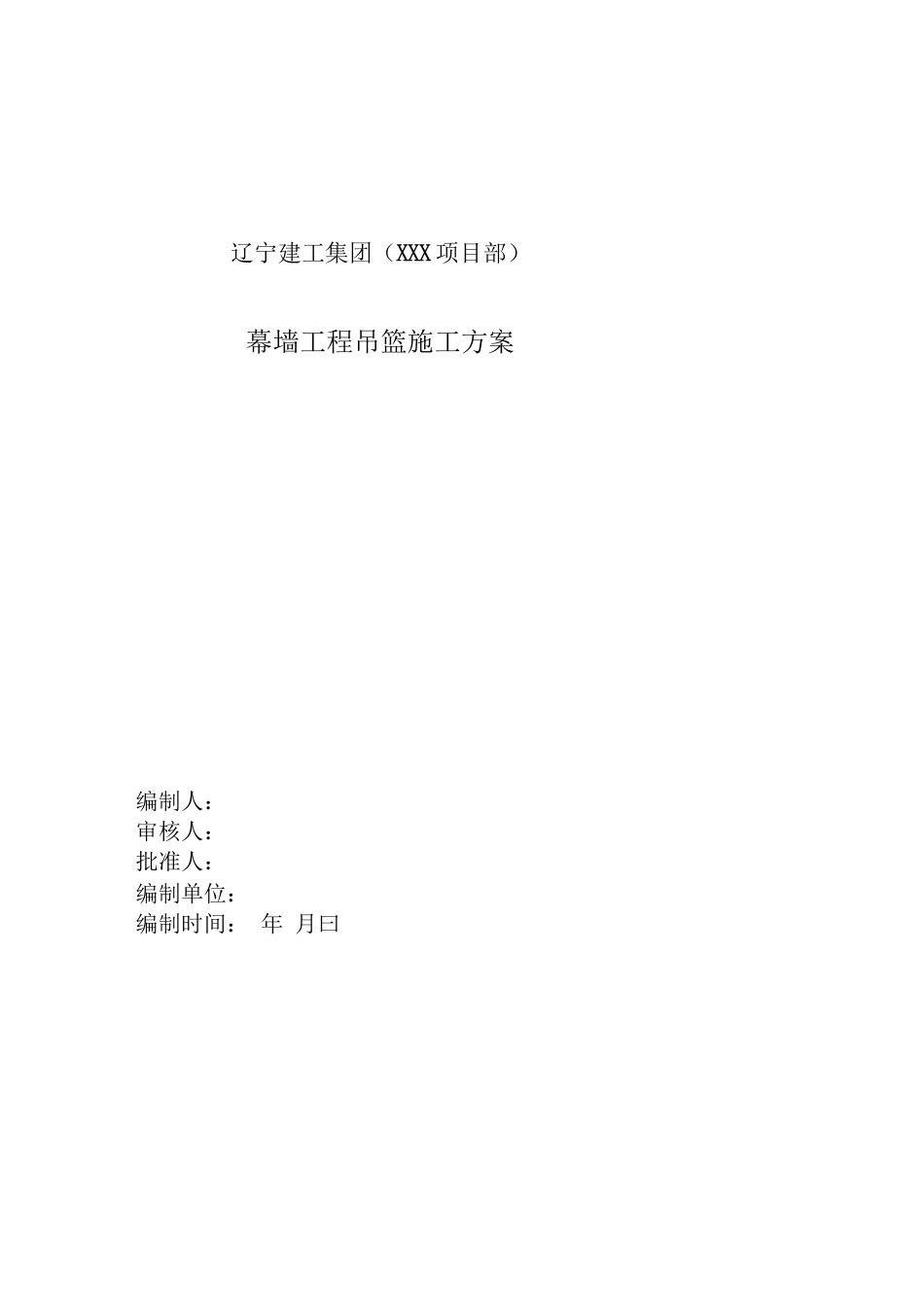

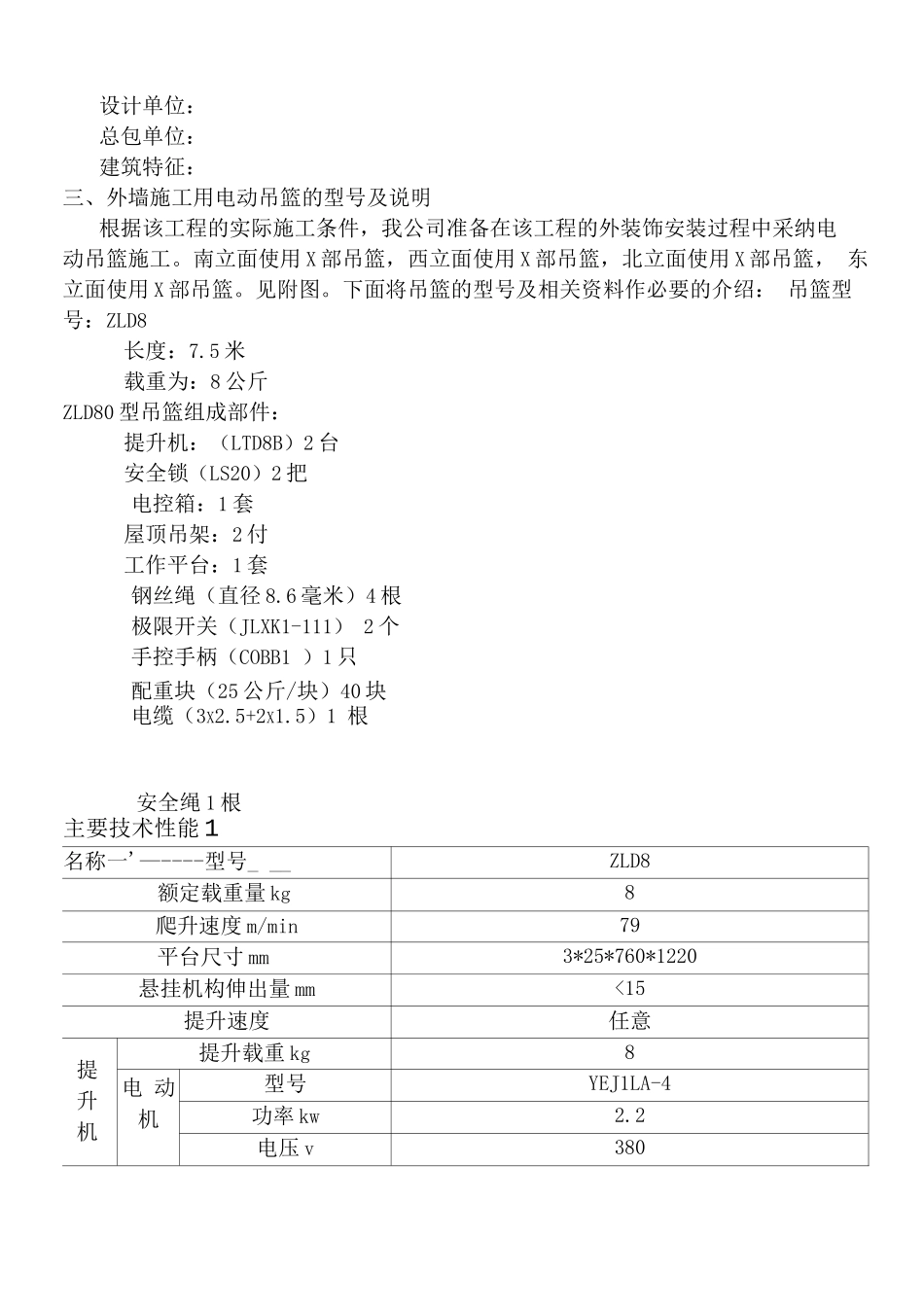

辽宁建工集团（XXX 项目部）幕墙工程吊篮施工方案编制人：审核人：批准人：编制单位：编制时间： 年 月曰二、工程概况三、外墙施工用电动吊蓝的型号及说明四、电动吊篮的安装、移位和拆除方案五、安全保证措施六、季节性施工措施七、平面布置图八、日常故障分析及处理九、相关计算书十、吊篮安全技术交底电动吊篮的施工方案一、编制依据1、工程图纸2、沈阳市建筑工程施工安全操作规程3、中华人民共和国高处作业吊蓝标准 JG5032-93。二、工程概况工程名称：工程地点：建设单位：监理单位：一、编制依据设计单位：总包单位：建筑特征：三、外墙施工用电动吊篮的型号及说明根据该工程的实际施工条件，我公司准备在该工程的外装饰安装过程中采纳电 动吊篮施工。南立面使用 X 部吊篮，西立面使用 X 部吊篮，北立面使用 X 部吊篮， 东立面使用 X 部吊篮。见附图。下面将吊篮的型号及相关资料作必要的介绍： 吊篮型号：ZLD8长度：7.5 米载重为：8 公斤ZLD80 型吊篮组成部件：提升机：（LTD8B）2 台安全锁（LS20）2 把电控箱：1 套屋顶吊架：2 付工作平台：1 套钢丝绳（直径 8.6 毫米）4 根极限开关（JLXK1-111） 2 个手控手柄（COBB1 ）1 只配重块（25 公斤/块）40 块电缆（3X2.5+2X1.5）1 根安全绳 1 根主要技术性能 1名称一'—----型号_ __ZLD8额定载重量 kg8爬升速度 m/min79平台尺寸 mm3*25*760*1220悬挂机构伸出量 mm<15提升速度任意提升机提升载重 kg8电 动 机型号YEJ1LA-4功率 kw2.2电压 v380转速1420制动力矩 N.m16质 量 kg吊篮平台650悬挂机构450配重10整机质量11钢丝绳①8.6mm 破断力不小于 70266N四、电动吊篮的安装、移位和拆除方案：根据现场实际情况1、篮运抵施工现场后，将支架、钢丝绳和配重用施工电梯或塔吊分别运到安装 层楼面，将篮体部分搬运至相应位置的地面。2、架安装程序：将屋面进行适当的保护后，先组装吊杆穿入前后支架的方钢管 内，接着将上支架及加强钢丝绳安装到位，再将承重钢丝绳伸出墙面投放下~~去。最后，将支架定位安放配重块到后支架上。简图主要技术性能 2L ---------名称-^^ - - - - - - _型号 ___ZLD6额定载重量 kg6爬升速度 m/min79平台尺寸 mm3*25*760*1220悬挂机构伸出量 mm15
