电压互感器、避雷器施工方案VIP专享

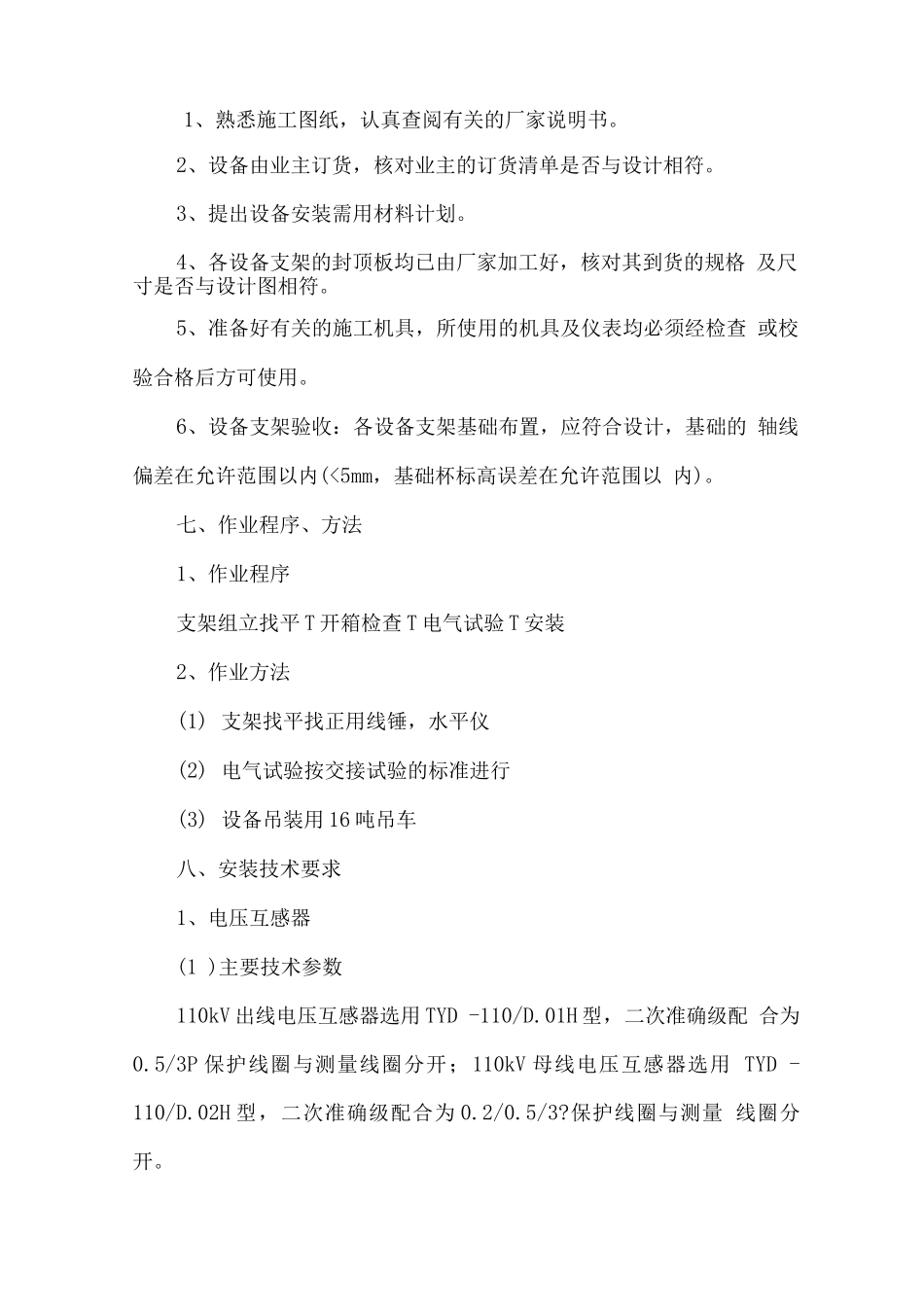

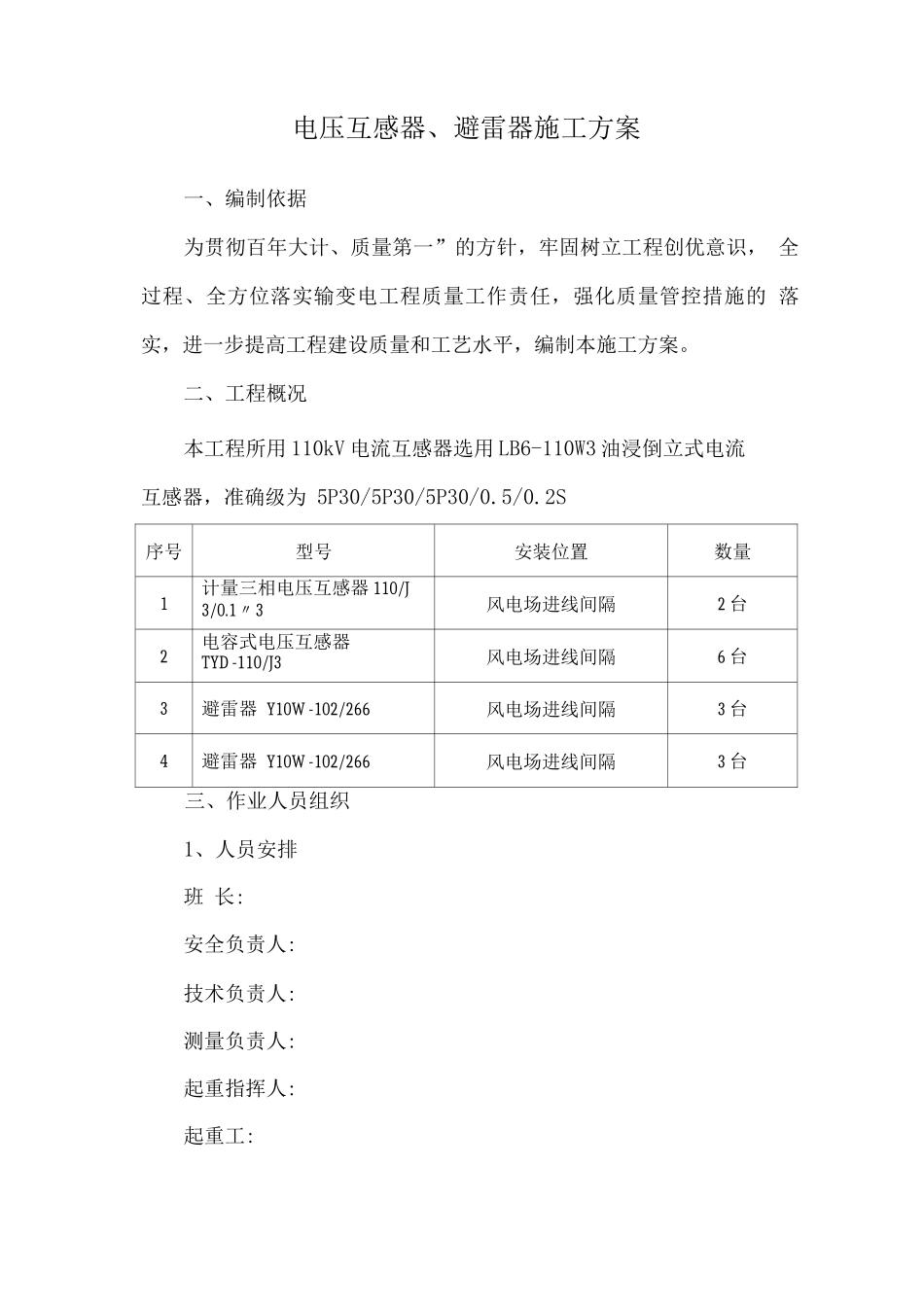

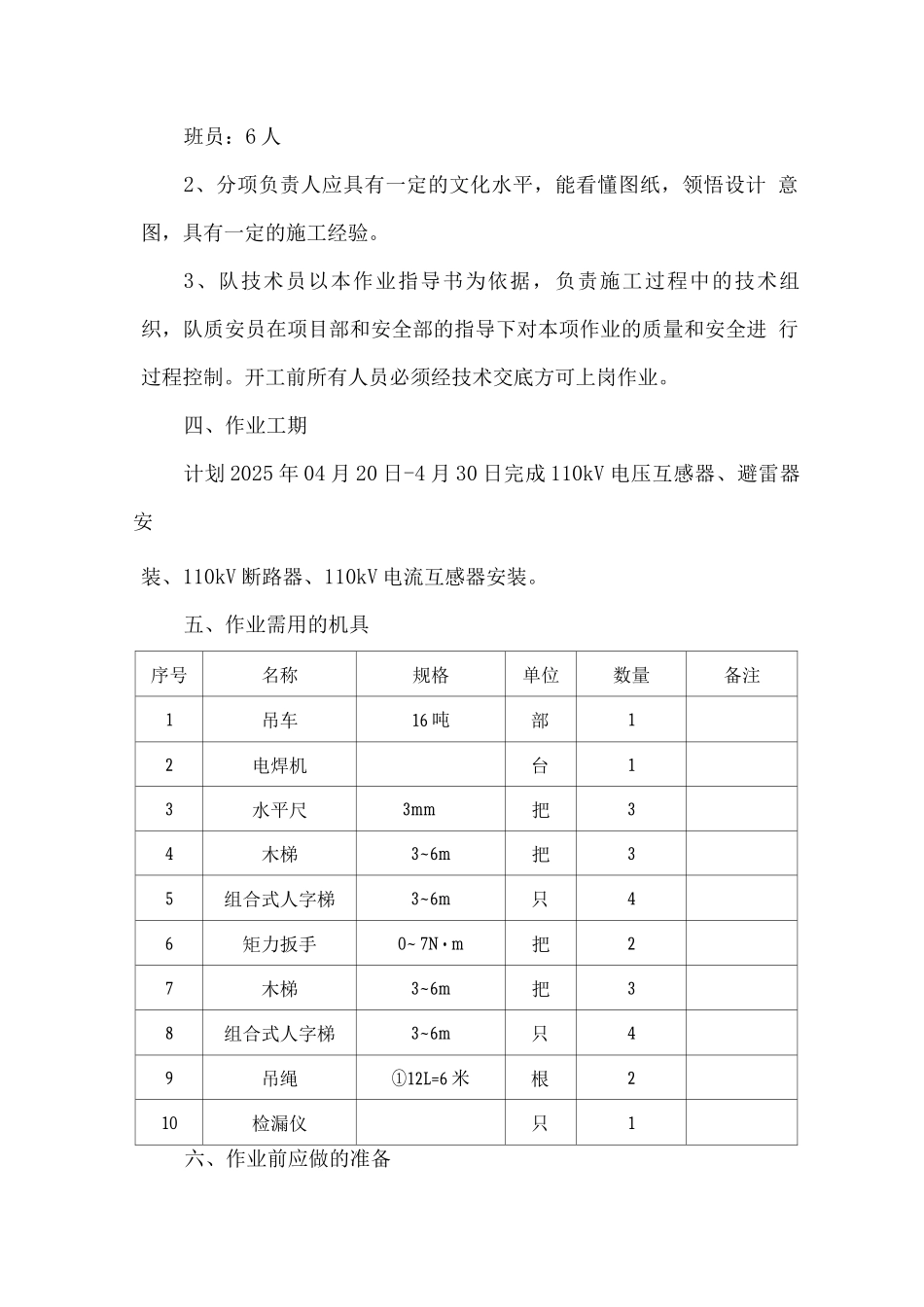

电压互感器、避雷器施工方案一、编制依据为贯彻百年大计、质量第一”的方针，牢固树立工程创优意识， 全过程、全方位落实输变电工程质量工作责任，强化质量管控措施的 落实，进一步提高工程建设质量和工艺水平，编制本施工方案。二、工程概况本工程所用 110kV 电流互感器选用 LB6-110W3 油浸倒立式电流互感器，准确级为 5P30/5P30/5P30/0.5/0.2S序号型号安装位置数量1计量三相电压互感器 110/J 3/0.1〃3风电场进线间隔2 台2电容式电压互感器TYD -110/J3风电场进线间隔6 台3避雷器 Y10W -102/266风电场进线间隔3 台4避雷器 Y10W -102/266风电场进线间隔3 台三、作业人员组织1、人员安排班 长:安全负责人:技术负责人:测量负责人:起重指挥人:起重工:班员：6 人2、分项负责人应具有一定的文化水平，能看懂图纸，领悟设计 意图，具有一定的施工经验。3、队技术员以本作业指导书为依据，负责施工过程中的技术组 织，队质安员在项目部和安全部的指导下对本项作业的质量和安全进 行过程控制。开工前所有人员必须经技术交底方可上岗作业。四、作业工期计划 2025 年 04 月 20 日-4 月 30 日完成 110kV 电压互感器、避雷器安装、110kV 断路器、110kV 电流互感器安装。五、作业需用的机具序号名称规格单位数量备注1吊车16 吨部12电焊机台13水平尺3mm把34木梯3~6m把35组合式人字梯3~6m只46矩力扳手0~ 7N • m把27木梯3~6m把38组合式人字梯3~6m只49吊绳12L=6①米根210检漏仪只1六、作业前应做的准备1、熟悉施工图纸，认真查阅有关的厂家说明书。2、设备由业主订货，核对业主的订货清单是否与设计相符。3、提出设备安装需用材料计划。4、各设备支架的封顶板均已由厂家加工好，核对其到货的规格 及尺寸是否与设计图相符。5、准备好有关的施工机具，所使用的机具及仪表均必须经检查 或校验合格后方可使用。6、设备支架验收：各设备支架基础布置，应符合设计，基础的 轴线偏差在允许范围以内(<5mm，基础杯标高误差在允许范围以 内)。七、作业程序、方法1、作业程序支架组立找平 T 开箱检查 T 电气试验 T 安装2、作业方法(1) 支架找平找正用线锤，水平仪(2) 电气试验按交接试验的标准进行(3) 设备吊装用 16 吨吊车八、安装技术要求1、电压互感器(1 )主要技术参数110kV 出线电压互感器选用 TYD -110/D.01H 型，二次准确级配 合为0.5/3P 保护线圈与测量线圈分开；110kV 母线电压互感器选用 TYD -110/D...
