电子技术常见知识点

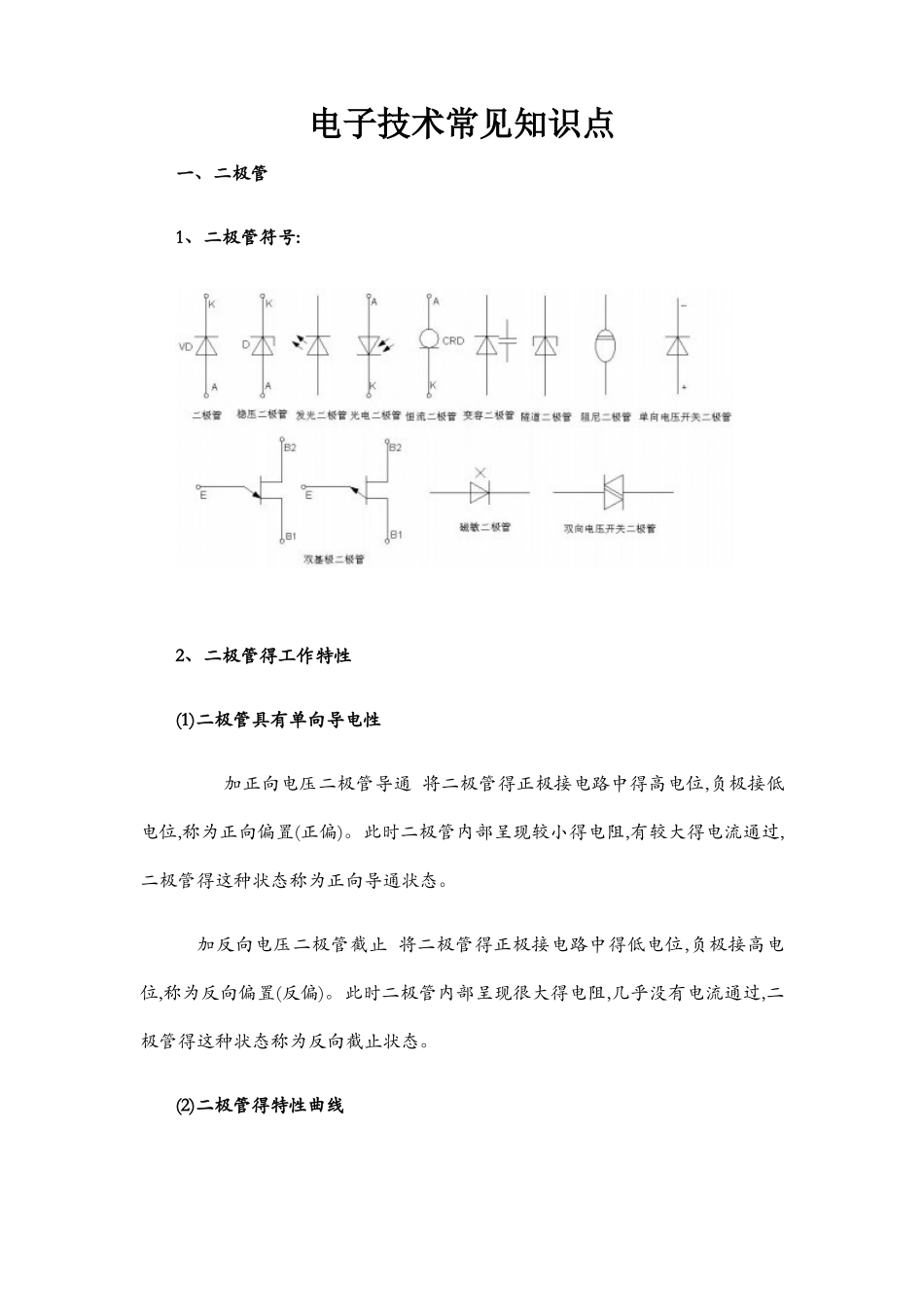

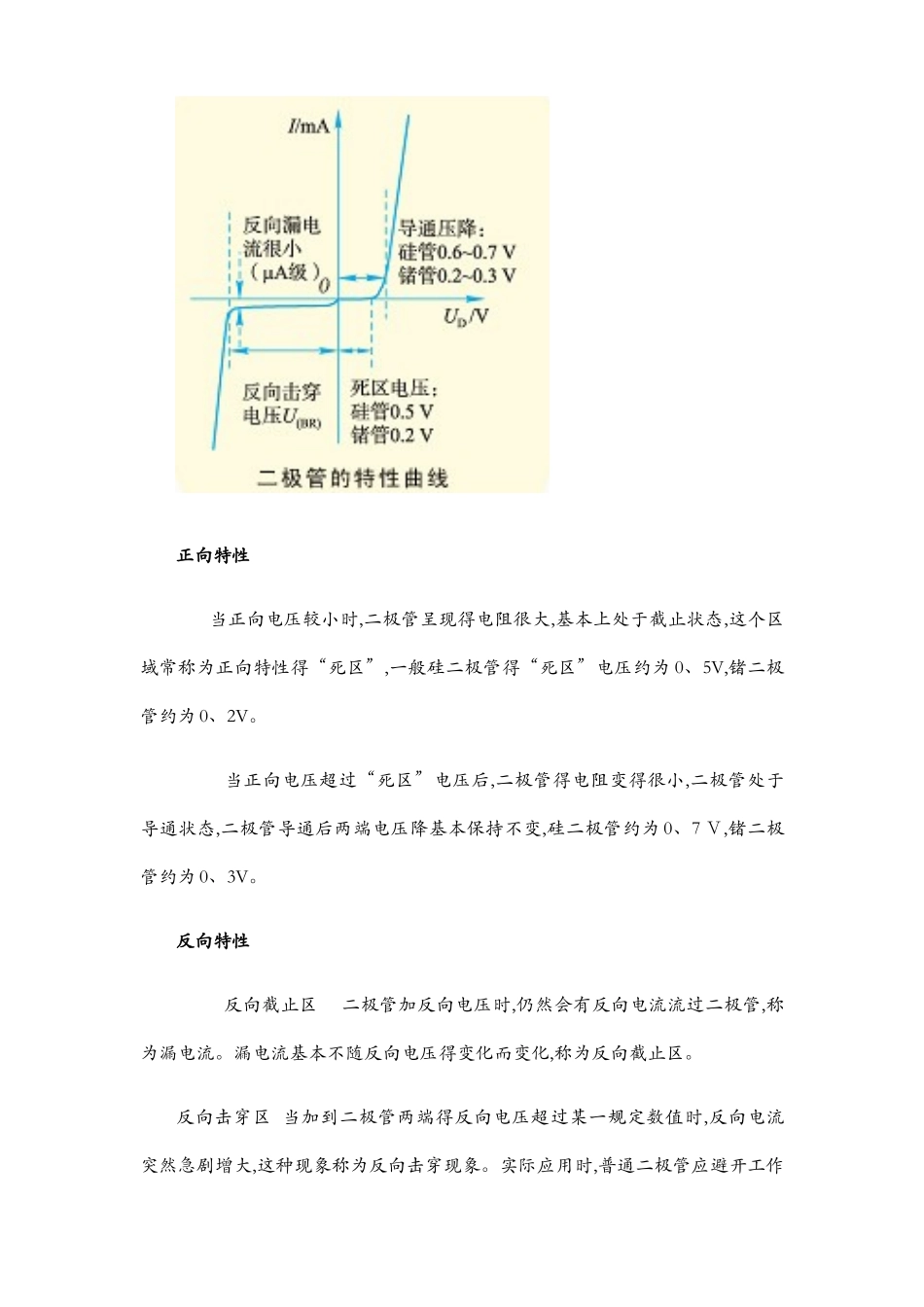

电子技术常见知识点一、二极管1、二极管符号: 2、二极管得工作特性(1)二极管具有单向导电性 加正向电压二极管导通 将二极管得正极接电路中得高电位,负极接低电位,称为正向偏置(正偏)。此时二极管内部呈现较小得电阻,有较大得电流通过,二极管得这种状态称为正向导通状态。 加反向电压二极管截止 将二极管得正极接电路中得低电位,负极接高电位,称为反向偏置(反偏)。此时二极管内部呈现很大得电阻,几乎没有电流通过,二极管得这种状态称为反向截止状态。(2)二极管得特性曲线正向特性 当正向电压较小时,二极管呈现得电阻很大,基本上处于截止状态,这个区域常称为正向特性得“死区”,一般硅二极管得“死区”电压约为 0、5V,锗二极管约为 0、2V。 当正向电压超过“死区”电压后,二极管得电阻变得很小,二极管处于导通状态,二极管导通后两端电压降基本保持不变,硅二极管约为 0、7 Ｖ,锗二极管约为 0、3V。反向特性 反向截止区 二极管加反向电压时,仍然会有反向电流流过二极管,称为漏电流。漏电流基本不随反向电压得变化而变化,称为反向截止区。 反向击穿区 当加到二极管两端得反向电压超过某一规定数值时,反向电流突然急剧增大,这种现象称为反向击穿现象。实际应用时,普通二极管应避开工作在击穿范围。3、二极管得检测(1)万用表置于 R×１ k 挡。测量正向电阻时,万用表得黑表笔接二极管得正极,红表笔接二极管得负极。(2)万用表置于 R×1 ｋ挡。测量反向电阻时,万用表得红表笔接二极管得正极,黑表笔接二极管得负极。(3)根据二极管正、反向电阻阻值变化推断二极管得质量好坏。4、光电二极管得检测使光电二极管处于反向工作状态,即万用表黑表笔接光电二极管得负极,红表笔接其正极,在没有光照射时,其阻值应在数十 kΩ 至数百 kΩ,该电阻值称为暗电阻。再将光电二极管移到光线明亮处,其阻值应会大大降低,万用表指示值通常只有数ｋ Ω,该电阻值称为亮电阻。５、二极管整流电路(1)半波整流 当输入电压为正半周时,二极管 VD 因正向偏置而导通,在负载电阻上得到一个极性为上正下负得电压。 当输入电压为负半周时, 二极管Ｖ D 因反向偏置而截止,此期间无电流通过,负载上得电压等于零。 在沟通电一个周期内,二极管有半个周期导通,另半个周期截止,在负载电阻ＲＬ上得脉动直流电压波形就就是输入沟通电压得一半,故称单相半波整流。 输出电压得极性取决于二极管在电路中得连接方式,如在图中二极管反接时,输出电压得极性也将变反。(2)桥式...
